1.16. Общая характеристика многоковшовых экскаваторов. Устройство и область применения.
Многоковшо́вый экскава́тор — землеройная машина непрерывного действия для копания и перемещения грунта. Рабочим органом являются непрерывно движущиеся ковши, закреплённые на бесконечной цепи, ленте или роторе. Усилие копания создаётся за счёт перемещения ковшей относительно корпуса машины. По сравнению с одноковшовыми экскаваторами характеризуются большей производительностью, но менее универсальны. Применяются для выполнения больших объёмов земляных работ в дорожном, мелиоративном и гидротехническом строительстве, для разработки траншей при прокладке трубопроводов и кабельных линий, в военном деле для рытья окопов, для добычи полезных ископаемых, при проведении дноуглубительных работ на водоёмах.
Экскаваторы продольного копания - У экскаваторов продольного копания направление движения режущей кромки ковша совпадает с направлением движения машины. Применяются для разработки узких траншей.
Экскаваторы поперечного копания - У экскаваторов поперечного копания направление движения режущей кромки ковша перпендикулярно направлению движения машины. Применяются для разработки котлованов, копания каналов, добычи полезных ископаемых.
Экскаваторы радиального копания - Перемещение рабочих органов производится поворотной телескопической стрелой. В зависимости от способа закрепления ковшей различают цепные и роторные экскаваторы:
Цепные экскаваторы - Ковши закреплены на бесконечной цепи. Отвал грунта производится непосредственно из ковшей. Форма направляющей цепи обычно задаёт профиль копания.
Роторные экскаваторы - Ковши закреплены на жестком роторе. Отвал грунта может производиться как непосредственно из ковшей, так и посредством транспортера.
Многоковшовые экскаваторы продольного копания
а — цепной; 6 — роторный
производительность многоковшового экскаватора с цепным и роторным рабочим органом, м3/ч, определяется по формуле:
nTp = 3,6.v4.qK/TK = 0,06qKz,
где v — скорость движения ковшовой цепи, м/с;
q — вместимость ковша, л; Тк — шаг ковшей
(расстояние между ковшами), м; 2 — число
разгрузок ковша в минуту.

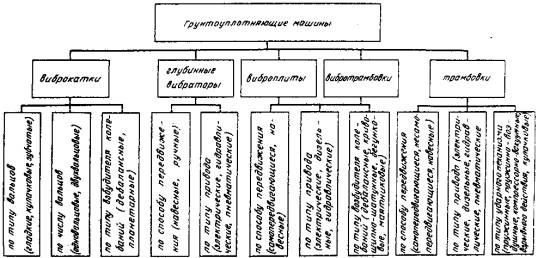

1.17. Классификация и область применения грунтоуплотняющих машин.
Для уплотнения грунтов в стесненных условиях строительства в отечественной и зарубежной практике применяются :
-малогабаритные самоходные виброкатки;
-самопередвигающиеся виброплиты и вибротрамбовки;
-подвесные на: кране виброплиты и вибротрамбовки;
-управляемые вручную механические трамбовки;
-взрывтрамбовки;
-сменное навесное грунтоуплотняющее оборудование к гидроэкскаваторам;
-подвесные на экскаваторах и кранах трамбовки со свободным падением;
-трамбующие машины на самоходном шасси;
-глубинные вибраторы.
По виду воздействия на уплотняемый материал грунтоуплотняющие машины для стесненных условий подразделяются на машины ударного, вибрационного и виброударного действия.
По способу передвижения они подразделяются на:
самоходные (виброкатки и трамбовочные машины на самоходном шасси) и самопередвигающиеся (управляемые вручную виброплиты, вибротрамбовки, трамбовки и взрывтрамбовки);
Производительность грунтоуплотняющих машин оценивают в единицах площади или объема (м2/ч, м3/ч).
Для вибрационных катков и других машин работающих в движении производительность можно вычислить как для машин непрерывного действия.
где:v- скорость передвижения агрегата м/ч;
В - ширина укатываемой полосы, м;
С - ширина полосы перекрытия, 0,15 - 0,2 м;
n - число проходов по одному месту;
КВ - коэффициент использования рабочего времени.
