Лабораторная работа № 7 измерение величины мощности в цепях трёхфазного тока

Цель работы: Изменить активную и реактивную мощность в трёхфазной цепи методом двух ваттметров при симметричной и несим­метричной нагрузке

Оборудование: Два однофазных ваттметра, три амперметра перемен­ного та, вольтметр, резисторы нагрузки, трёхфазный элек­тродвигатель.

Порядок выполнения работы:

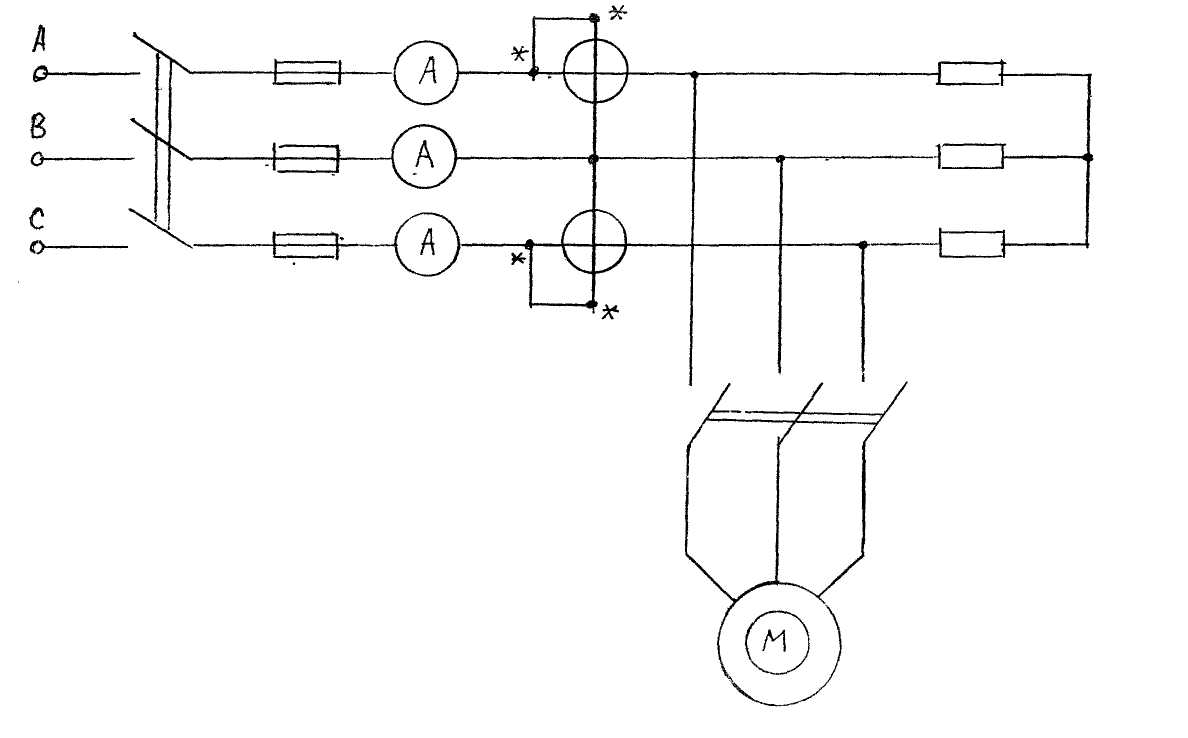

1. 1. Собрать цепь по схеме. Включить рубильник Р2, уста­новить симметричную активную нагрузку и затем включить рубильник.

2. Записать показания приборов в таблицу.

3. Установить несимметричную активную нагрузку и про­извести те же измерения.

4. Вычислить активную мощность трёхфазной цепи по формулам:

P = P₁ + P₂ ;

P’ = U_A I_A ;

5. Вычислить реактивную мощность и полную мощность трёхфазной цепи.

Q = ); S= I_Л ;

Убедиться, что Q = 0; S = P;

Примечание: Для несимметричной нагрузки реактивную мощность по указанной формуле вычислять нельзя.

6. Установить симметричную активную нагрузку и подключить трёхфазный электродвигатель. Произвести измерения.

7. По результатам третьего опыта вычислить:

S= I_Л ; P = P₁ + P₂ ; Q = ); cos ; P’=3U_ф

8. Сделать выводы, где изложить основные методы измерения мощности в трёхфазной цепи.

К лаб.№7

ТАБЛИЦА

№ опыта

Измерено

Вычислено

IA

IB

IC

UA

UB

UC

P1

P2

UЛ

P

P’

Q

S

cosφ

A

A

A

B

B

B

Вт

Вт

В

Вт

Вт

вар

ВА

-

1

2

3

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления
