Лабораторная работа № 8 включение в цепь и поверка однофазного счетчика электрической энергии.

Цель работы: Научиться включать счетчик электрической энергии е цепь, произвести поверку счетчика.

Оборудование:

1. Однофазный счетчик СО 5У

2. Ваттметр Д-367

3. Амперметр Э-378

4. Вольтметр Э-8021

5. Электросекундомер

Порядок выполнения работы:

1. Ознакомиться с приборами и записать их технические данные.

2. Изучить по плакату устройство и схему включения счетчика.

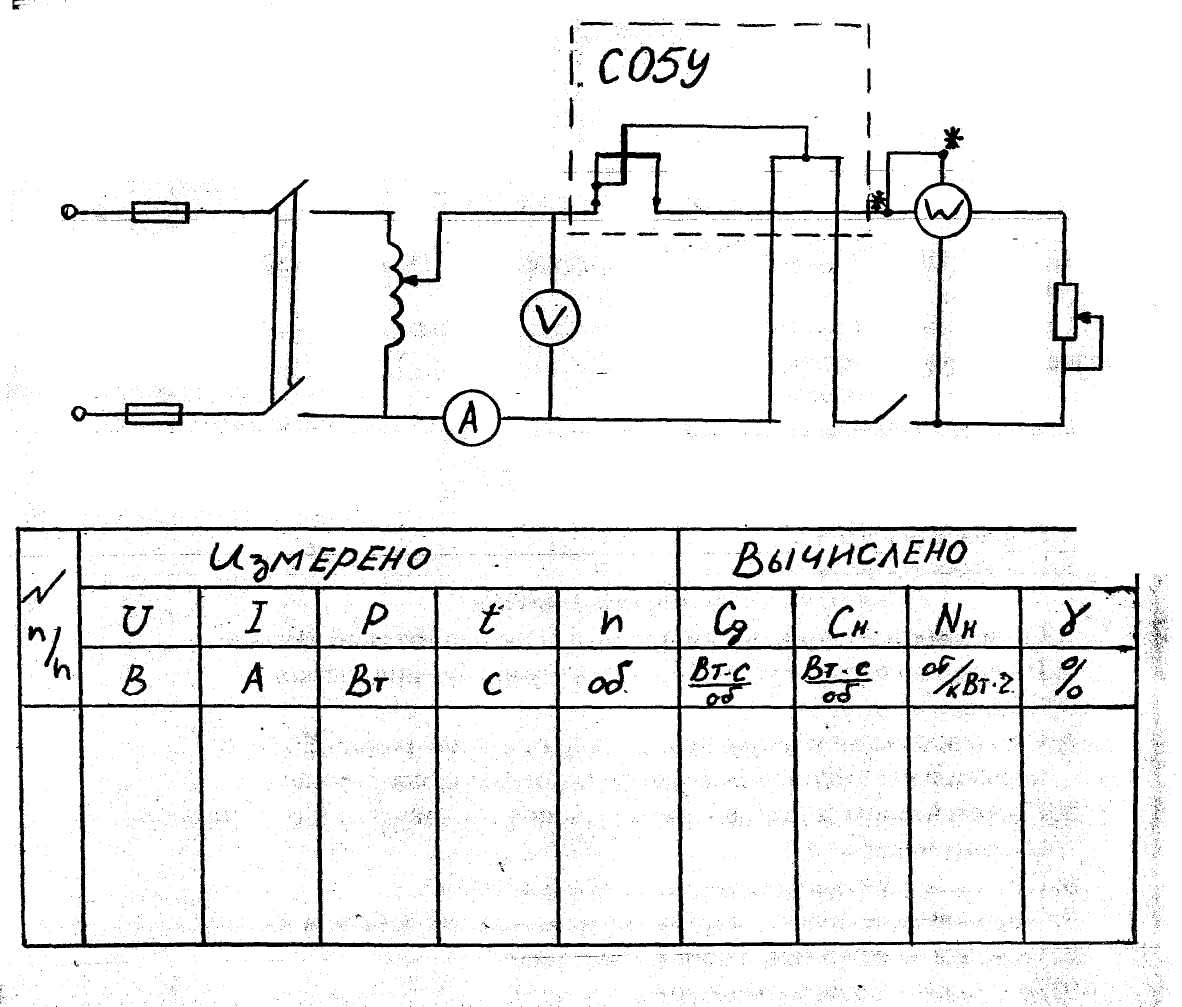

3. Собрать цепь по схеме.

4. При отключенной нагрузке подать напряжение равное 110 % от номинального и убедиться в отсутствии самохода счетчика.

5. Подать номинальное напряжение, включить нагрузку и сосчитать число оборотов диска за 2-3 мин.

6. Опыт повторить для других величин нагрузки.

7. Уменьшить величину напряжения и выполнить действия пункта 5.

8. Результаты измерений записать в таблицу.

9. Для каждого опыта вычислить:

действительную постоянную счетчика C_д =

- передаточное число счетчика N_H

номинальную постоянную счетчика С_Н =

относительную погрешность измерений

10. Сделать выводы, где указать соответствует ли данный счетчик своему классу точности.

К лаб.№8

ТАБЛИЦА

№ п/п	Измерено					Вичислено
	U	I	P	T	N	Cg	CH	NH
	В	A	Вт	С	об			от/кВт	%

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления

Лабораторная работа № 9 измерение коэффициента мощности в цепи переменного тока

Цель работы: Изучить методы измерения коэффициента мощности, схемы включения ваттметра и фазометра, определить наибольшие возможные погрешности измерений.

Приборы и оборудование.

1. Фазометр электродинамический.

2. Ваттметр электродинамический однофазный.

3. Амперметр лабораторный.

4. Вольтметр лабораторный.

5. Регулятор напряжения.

6. Реостат.

№ опыта	U	I	P	cosφ=		cos’φ (прибор)
	В	А	Вт	-	%	-	%	-	-
1
2
3

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления

Порядок выполнения работы.

1. Записать технические данные приборов и оборудования.

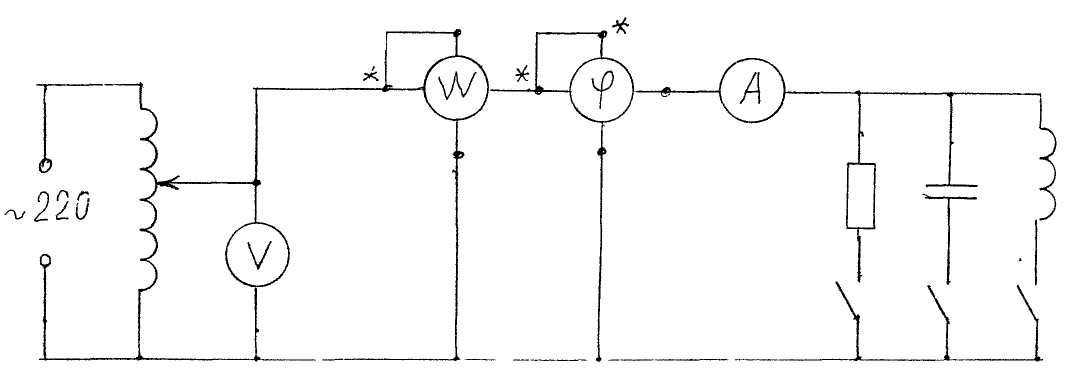

2. Собрать схему цепи.

3. С разрешения преподавателя при выведенном регуляторе на­пряжения подключить его к сети и установить напряжение 100 В.

4. Проделать три опыта при различных нагрузках.

5. Вычислить cosφ= и наибольшую возможную погрешность измерения

К лаб.№9

6. по классу точности фазометра и по формуле для кос­венного метода измерения.

При измерении фазометром:

;

- класс точности

При измерении косвенным методом

cos ;

- наибольшая возможная относительная погрешность cos φ.

- относительная погрешность измерения ваттметром

;

- относительная погрешность измерения вольтметром

;

- относительная погрешность измерения амперметром

;

, , - классы точности ваттметра, вольт­метра, амперметра

Выполнить схему электродинамического фазометра.

Вычислить абсолютные погрешности при двух методах измерения

и

= cos ; =
