Лабораторная работа № 11 изучение электронного вольтметра и правил пользования им при измерении
Цель работы: Научиться готовить электронный вольтметр к работе и производить измерения.
Основные технические данные прибора.
1. Название прибора |
|
2. Тип прибора |
|
3. Назначение прибора |
|
4. Предел измерения |
|
5. Диапазон частот |
|
6. Основная погрешность прибора |
|
7. Входное сопротивление прибора |
|
8. Входная емкость |
|
9. Время прогрева прибора |
|
10. Питание прибора |
|
11. Температура эксплуатацией |
|
12. Погрешность, вызванная отклонением температуры от нормальной (+20°С) |
|
13. Время наработки на отказ |
|
Структурная схема прибора.
Назначение каждого блока
Указания по эксплуатации Подготовка прибора к работе
Порядок проведения измерений
Выводы:
Достоинства прибора
Область применения
Лабораторная работа № 10 измерение частоты переменного тока
Цель работы: Изучение осциллографа, получение навыков в измерении частоты переменного тока с помощью осциллографа.
Оборудование работы:
Осциллограф электронный
Генератор низкой частоты
Источник напряжения промышленной частоты (6-10 B)
Порядок выполнения работы:

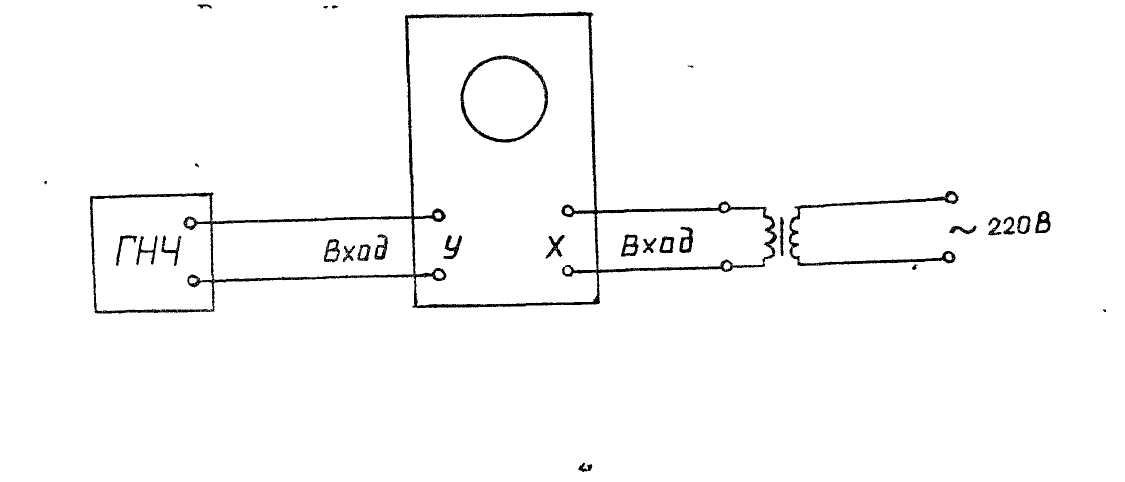

После сборки цепи переключателем "частота развертки" на осциллографе отключить собственный генератор развертки осциллографа.
Включить осциллограф и после его готовности к работе подать переменное напряжение промышленной частоты на вход – «XX». Луч осциллографа после этого должен прочерчивать горизонтальную линию.
Включить генератор низкой частоты. Изменяя частоту генератора, и регулируя усиления осциллографа по вертикали, добиться устойчивого изображения на экране, соответствующего фигурам Лиссажу, заданным в таблице.
Получить еще одну фигуру, которой нет в таблице.
Закончив опыты, произвести расчет неизвестных частот синусоидальных колебаний полученных от ГН 4.
Расчет произвести следующим образом:
Подсчитывают число пересечений nx фигуры c осью «х» и число пересечений nу с осью «у». Частоту вычисляют по формуле:
f
=
f0 - известная частота
Сделать выводы, где изложить методику измерения неизвестной частоты, имея в распоряжении осциллограф и генератор известных частот.

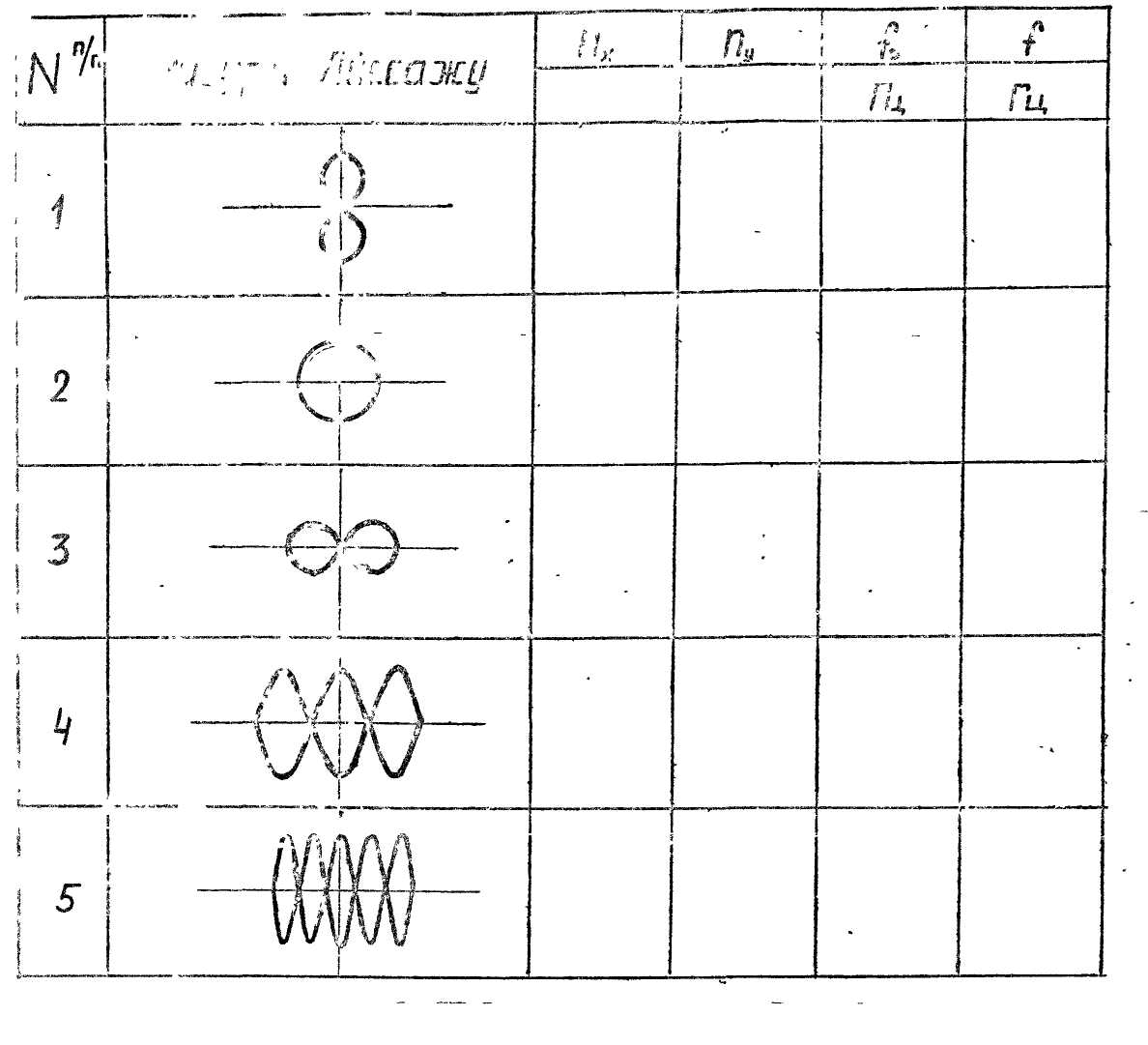

№ п/п |
Фигура Лиссажу |
nх |
nу |
fо |
f |
|
|
Гц |
Гц |
||
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
Прибор |
Тип |
Система |
Класс точности |
Род тока |
Предел |
Цена деления |
|
|
|
|
|
|
|
К лаб.№10
