Лабораторная работая № 6 измерение емкости и индуктивности

Цель работы: Научиться измерять ёмкость, индуктивность и взаимную индуктивность измерительным мостом переменного тока.

Оборудование:

Мост переменного тока УМ-2,содержащий следующие блоки:

1. Генератор синусоидального напряжения частотой = 1000 Гц

2. Усилитель напряжения частоты 1000 Гц

3. Мост для измерения индуктивности

4. Мост для измерения ёмкости

5. Мост для измерения сопротивлений

6. Усилитель выходного напряжения моста

7. Указатель равновесия

8. Выпрямитель питания

Порядок выполнения работы:

1. Измерение индуктивностей и ёмкостей.

   1. Регулятор чувствительности установить на минимум, а переключатель чувствительности в положение "грубо".

   2. Поставить переключатель R, C, L в нужное положение.

   3. Лимб "фаза" поставить примерно на 20 для индуктив­ностей и около нуля для ёмкости.

   4. Подсоединить измеряемый объект к зажимам.

   5. Поставить лимб "Отсчёт" примерно на 20, а переключа­тели "Отсчёт" и "Фаза" в нулевые положения.

   6. Поставить переключатель "Умножить" в положение, при котором наблюдается с падение показаний индикатора нуля.

   7. Вращать поочерёдно ручки "Отсчёт" и "Фаза", добиваясь установки стрелки индикатора на нуль. При этом можно повышать чувствительность прибора, тем самым увеличивая точность измерений.

Примечание: Если нуль не устанавливается нужно изменить положения пере­ключателей "Отсчёт" и "Фаза".

8. Результат измерения определяется путём умножения сум­мы показаний шкал лимба и переключателя "Отсчет" на значение пере­ключателя "Умножить".

1. Измерение сопротивлений.

   1. Поставить ручку «Отсчёт» примерно на 20.

   2. К зажимам R подключить измеряемый объект, регулятор чувствительности поставить на минимум.

   3. Поворачивать ручку переключателя "Умножить" слева направо, пока стрелка не пройдёт через нуль.

   4. Поворачивая ручку "Отсчёт" добиться равновесия моста.

2. Измеряемое сопротивление находится аналогично 1.8.

3. Результаты записать в таблицу.

К лаб.№6

Сделать выводы, где пояснить возможности применения моста переменного тока и его особенности.

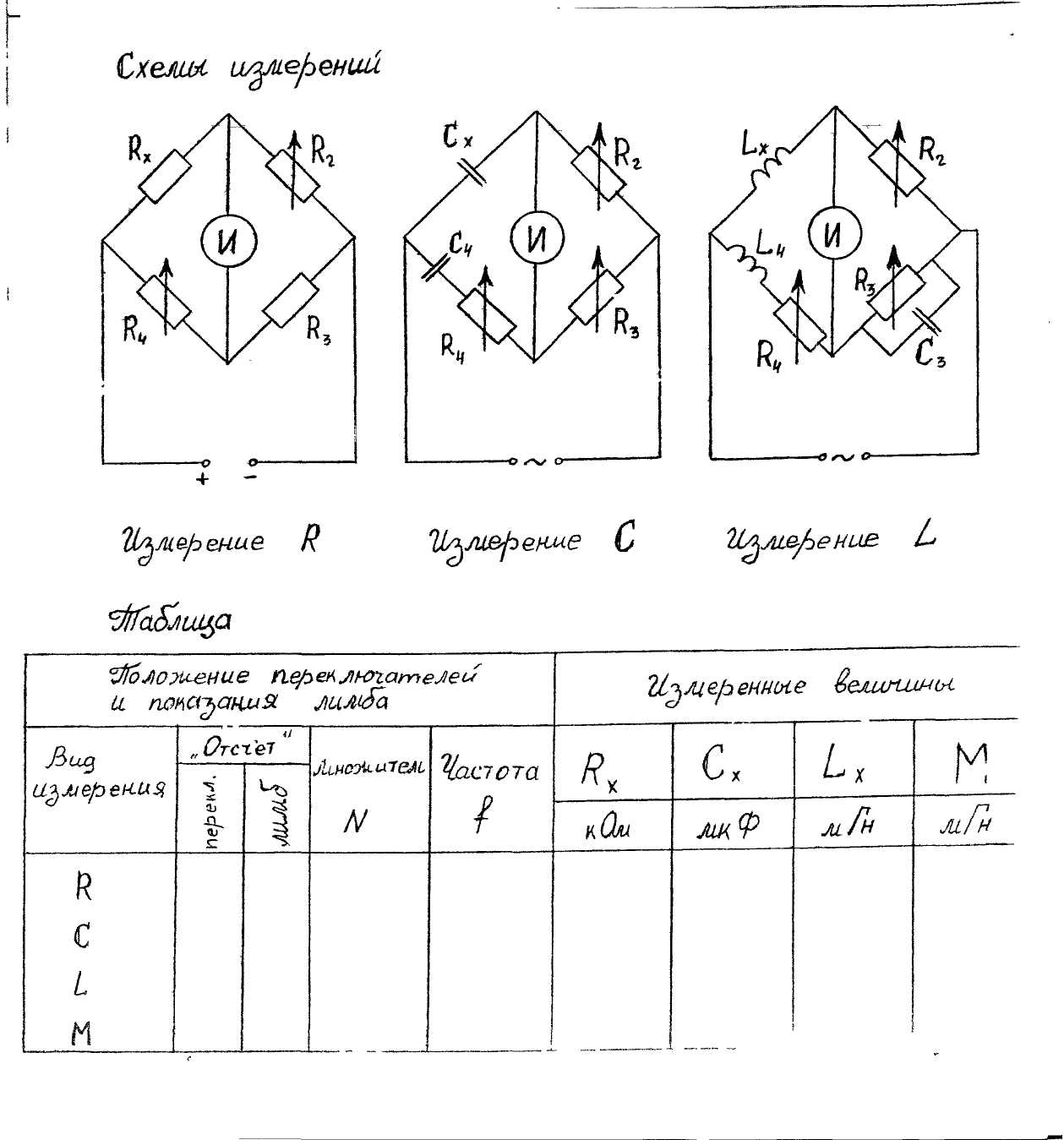

Схемы измерений

Измерение R Измерение C Измерение L

Таблица

Положение переключателей и показания лимба					Измерение величины
Вид измерения	«Отсчет»		Множитель, N	Частота, f	Rх	Cx	Lx	M
	Перек-люча-тель	Лимб			кОм	мкФ	мГн	мГн
R C L M

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления
