Лабораторная работа № 12 измерения в воздушных линиях мостом постоянного тока.
Цель работы: Научиться измерять параметры воздушных линий и определять расстояние до места повреждения измерительным мостом.
Оборудование:
Универсальный измерительный мост РЗЗЗ
Макет воздушной линии
Ход работы:

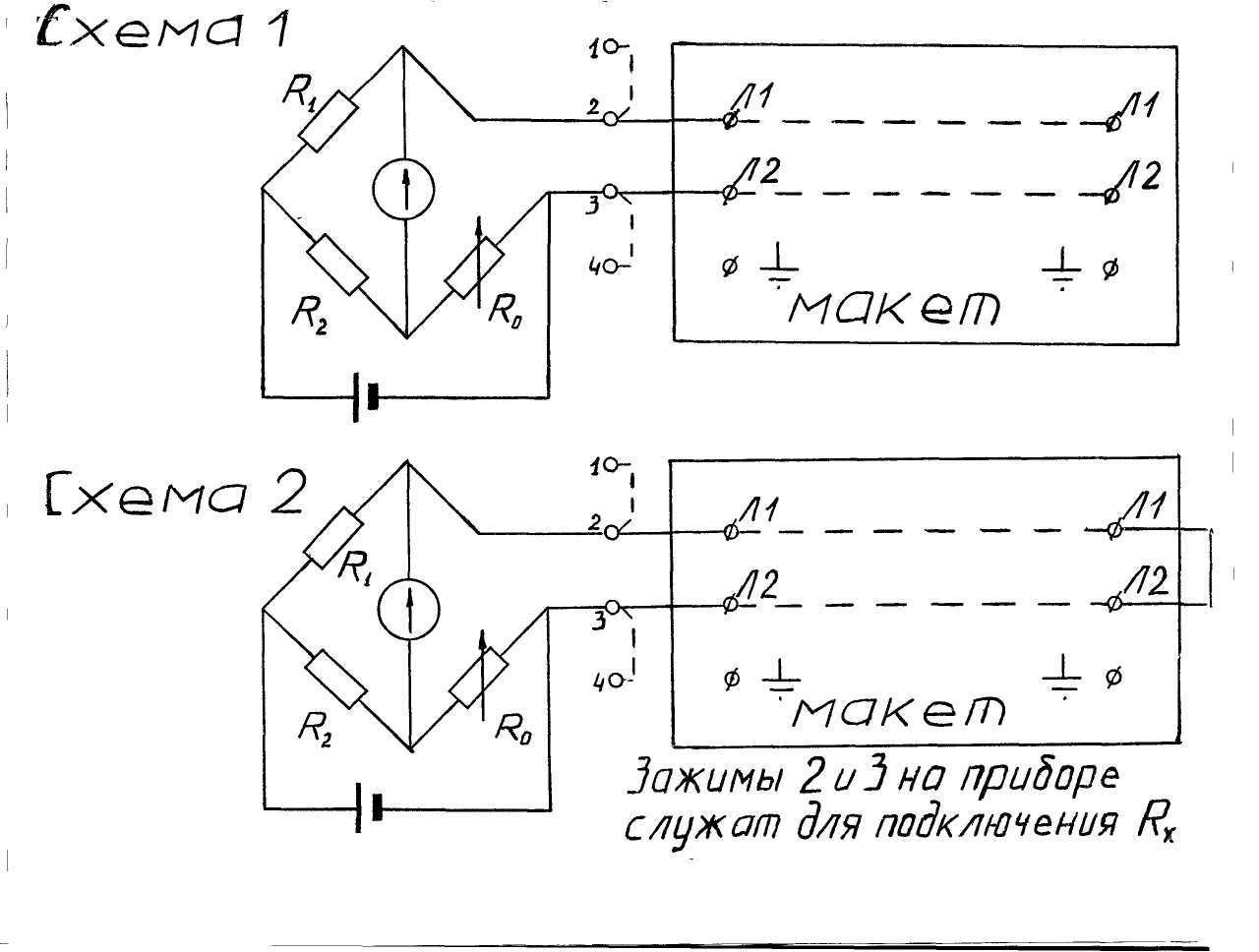

Собрать цепь согласно схеме I для измерения сопротивления изоляции.
Поставить переключатель в положение «МВ» (мост Винстона).
Изменяя положение переключателя отношения плеч N и плеча сравнения Rо добиться равновесия моста.
Сопротивление изоляции вычислить по формуле: Rиз = NRо
Примечание: При Rиз < 400 Ом подключение измеряемого сопротивления производить на 4 зажима (1,2 и 3,4).
Собрать цепь по схеме 2 для измерения сопротивления шлейфа.
Выполнить пункт 3 и вычислить сопротивление шлейфа: Rш = NRо
Примечание: В реальных условиях влияние сырой погоды учитывается поправочным коэффициентом.
Переключатель поставить в положение "ПМ" (петля Муррея), подключить к зажимам Rх (2,3) измеряемые провода линии, соединив их в конце.
Подключить заземление к зажиму на приборе и к концу линии. Переключатель П5 установить на М 1000, M 100 или М 10. Переключателями П1 - П4 уравновесить мост.
Сопротивления асимметрии вычислить по формуле:
Rac
= Rш
Rш - сопротивление шлейфа
R0 - сопротивление на декадах
М - сопротивление на П5

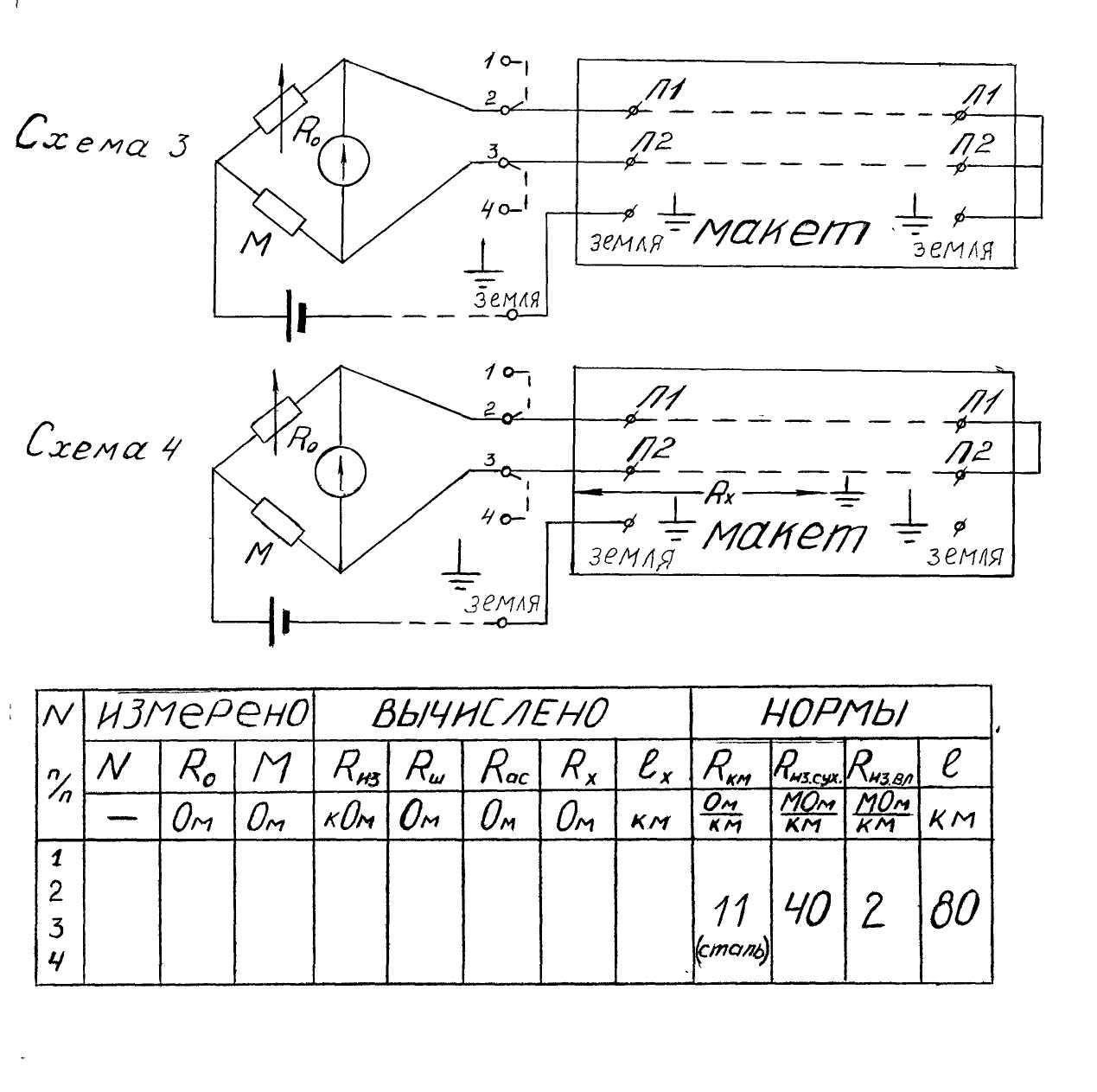

Собрать по схеме 4 цепь для измерения расстояния до места сообщения провода с землёй.
Примечание: Если сопротивление шлейфа Rш < 400 Ом, то измерения производить по 4-ёх зажимной схеме, т.е. провода линии подключить каждый к двум зажимам 1,2 и 3,4.
П
ереключатель "Схема" поставить в положение «ПМ» (петля Муррея)
П
одключить заземление к зажиму
, провода линии замкнуть на противоположном конце.
Переключатель П5 установить на М 1000, М 100 или М 10.
Уравновесить мост переключателями П1 – П4 нажимая кнопки «Вкл.», «Грубо», а затем «Точно».
Сопротивление до места повреждения вычислить по формуле:
Rx
=
lx
=
К
лаб.№12
М - сопротивление на декаде П5
Rш - сопротивление шлейфа
R0 - сопротивление на декадах П1 – П4
Результаты всех опытов занести в таблицу.
Сделать выводы, где ответить на вопросы:
При каком условии наступает равновесие моста?
Какие по величине сопротивления измеряет мост постоянного тока ?
Изобразить схему моста Винстона.
Прибор |
Тип |
Система |
Класс точности |
Род тока |
Предел |
Цена деления |
|
|
|
|
|
|
|
К лаб.№12
ТАБЛИЦА
№ п/п |
Измерено |
Вычислено |
Нормы |
|||||||||
N |
R0 |
М |
Rнз |
Rш |
Rос |
Rx |
lx |
Rкм |
Rиз.сух |
Rиз.вл |
l |
|
- |
Ом |
Ом |
кОм |
Ом |
Ом |
Ом |
км |
|
|
|
км |
|
1
2
3
4
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор |
Тип |
Система |
Класс точности |
Род тока |
Предел |
Цена деления |
|
|
|
|
|
|
|
