Лабораторная работа № 1 изучение устройства электроизмерительных приборов
Цель работы: Изучить конструкции наиболее распространенных приборов. Научиться определять технические характеристики по условным обозначениям на шкалах приборов
Оборудование: Приборы различных систем.
Порядок выполнения работы:
Ознакомиться путем внешнего осмотра с устройством всех деталей приборов магнитоэлектрической системы
Выполнить рисунок измерительного механизма,
Перечислить, при необходимости изобразив отдельно, все детали прибора и указать их назначения
Пояснить принцип действия.
Аналогичную работу (пункты 1-4) проделать для приборов электромагнитной и электродинамической систем.
По указанию преподавателя записать технические данные одного из приборов в таблицу.
Для указанного прибора вычислить наибольшую допустимую абсолютную погрешность.
Указать области применения рассмотренных приборов.
К лаб.№1
Система прибора______________________________________________________
Тип прибора__________________________________________________________
Название прибора и род тока____________________________________________
Предел измерения_____________________________________________________
Цена деления_________________________________________________________
Тип шкалы___________________________________________________________
Положение прибора___________________________________________________
Класс точности_______________________________________________________
Категория защиты____________________________________________________
Группа эксплуатации__________________________________________________
Испытательное напряжение изоляции____________________________________
Прочие сведения______________________________________________________
Наибольшая абсолютная погрешность____________________________________
Лабораторная работа № 13 измерение температуры электрическими методами.
Цель работы: Изучить устройство и работу измерительных преобразователей, применяемых для измерения и контроля температуры
Приборы и оборудование
Датчик температуры камерный биметаллический ДТКБ-53.
Гальванометр стрелочный актинометрический ГСА - 1МА.
Термопара медно-константановая.
Логометр магнитоэлектрический Л-64.
Терморезистор.
Контактный ртутный термометр.
Объект измерения.
Порядок выполнения работы
Изучить конструкцию биметаллического датчика ДТКБ - 53.

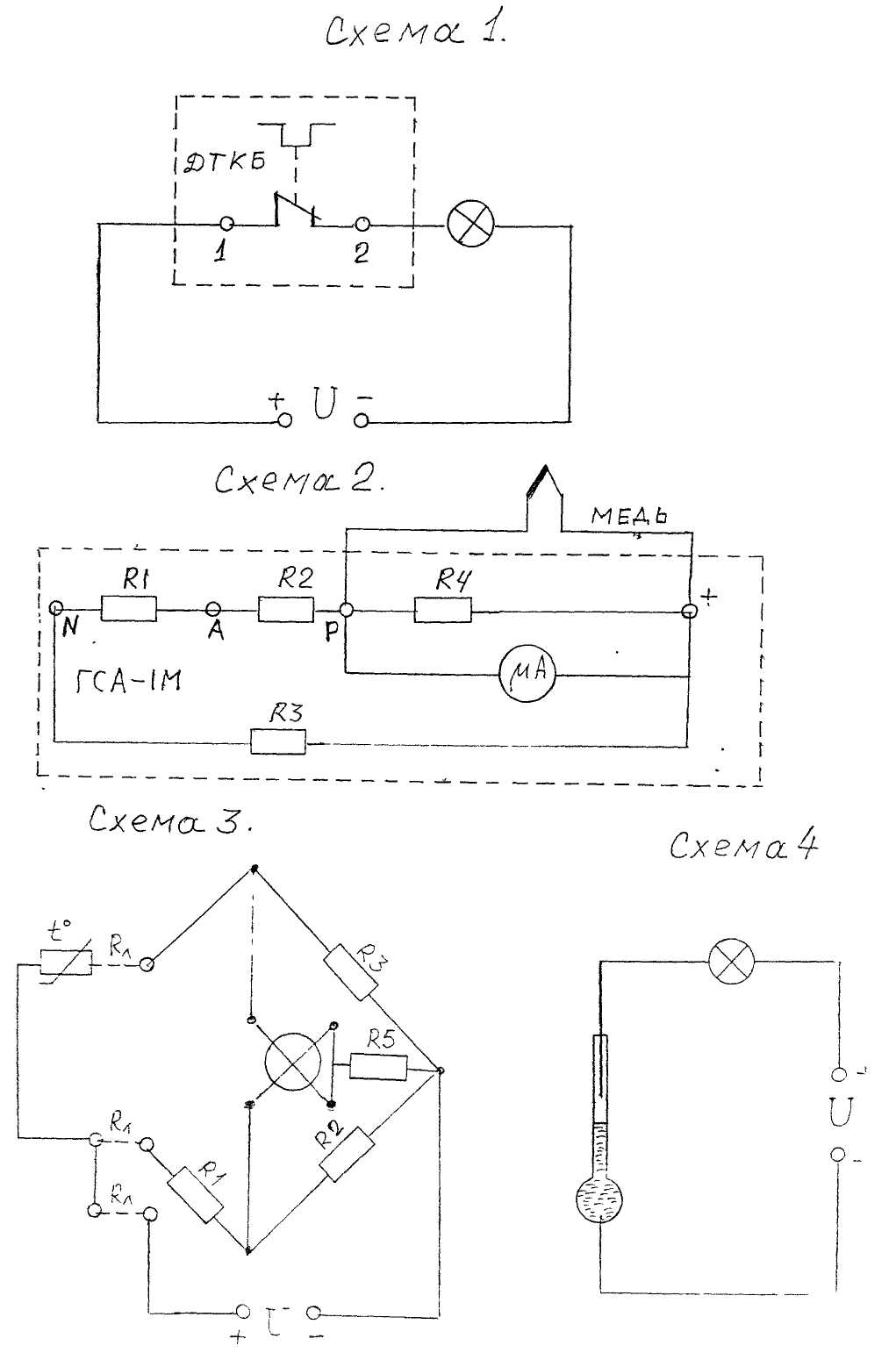

Собрать цепь по схеме 1, используя контакты датчика 1 и 2.
Установить датчик на температуру 25°С поворотом шкалы до нужной отметки.
Увеличить температуру среды, в которой находится датчик. Дождаться срабатывания датчика. Обратить внимание, чем достигается четкость срабатывания.
Собрать цепь по схеме 2, содержащий гальванометр ГСМ-1М и термопару.
Поместить спай термопары в среду с более высокой температурой, чем окружающий воздух. Наблюдать отклонение стрелки гальванометра.
Изменить температуру среды и снова наблюдать показание гальванометра.
Собрать цепь по схеме 3, т. е. трех проводную мостовую неуравновешенную с магнитоэлектрическим логометром и терморезистором.
Поместить терморезистор в контролируемую среду и наблюдать отклонение стрелки логометра.
Собрать цепь по схеме 4, где использовать контактный ртутный датчик источник на 2-4 В и лампу малой мощности (разрывная мощность контактов не превышает 2 Вт ток до 0,2 А)
Поместить датчик в среду с повышенной температурой и наблюдать его срабатывание
В отчете привести технические данные приборов. Вычертить схемы опытов. Пояснить принцип действия всех измерительных преобразователей (датчиков) температуры.
К лаб.№13
