Лабораторная работа № 4 измерение сопротивления ампервольтметром

Цель работы: Ознакомиться со схемой ампервольтомметра, изучить устройство и коммутацию прибора для различных измерений, научиться измерять величины тока, напряжения и сопротив­ления.

Оборудование:

1. Ампервольтметр

2. Образцовый вольтметр

3. Образцовый амперметр

4. Магазин сопротивлений

5. Источник постоянного и переменного напряжения

Порядок выполнения работы:

1. Произвести внешний осмотр ампервольтомметра, изучить устройство коммутации.

2. Записать технические данные приборов и ампер­вольтомметра в таблицу I. Причем, для ампервольтомметра записать отдельно его данные как для вольтметра, амперметра, омметра.

3. По указанию преподавателя произвести измерения определённых значений тока, напряжения, сопротивления.

4. Результаты измерений записать в таблицу 2.

5. Вычислить относительную погрешность при изме­рении тока, напряжения, сопротивления.

; ;

6. Сделать выводы, где пояснить особенности ампервольтомметра и области его применения

Таблица I.

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления

Лабораторная работа № 5 измерение сопротивления заземления

Цель работы: Приобрести практические навыки в измерении сопротивлений заземления

Оборудование:

1. Измеритель заземления МС-08

2. Соединительные провода и штыри

Порядок выполнения работы:

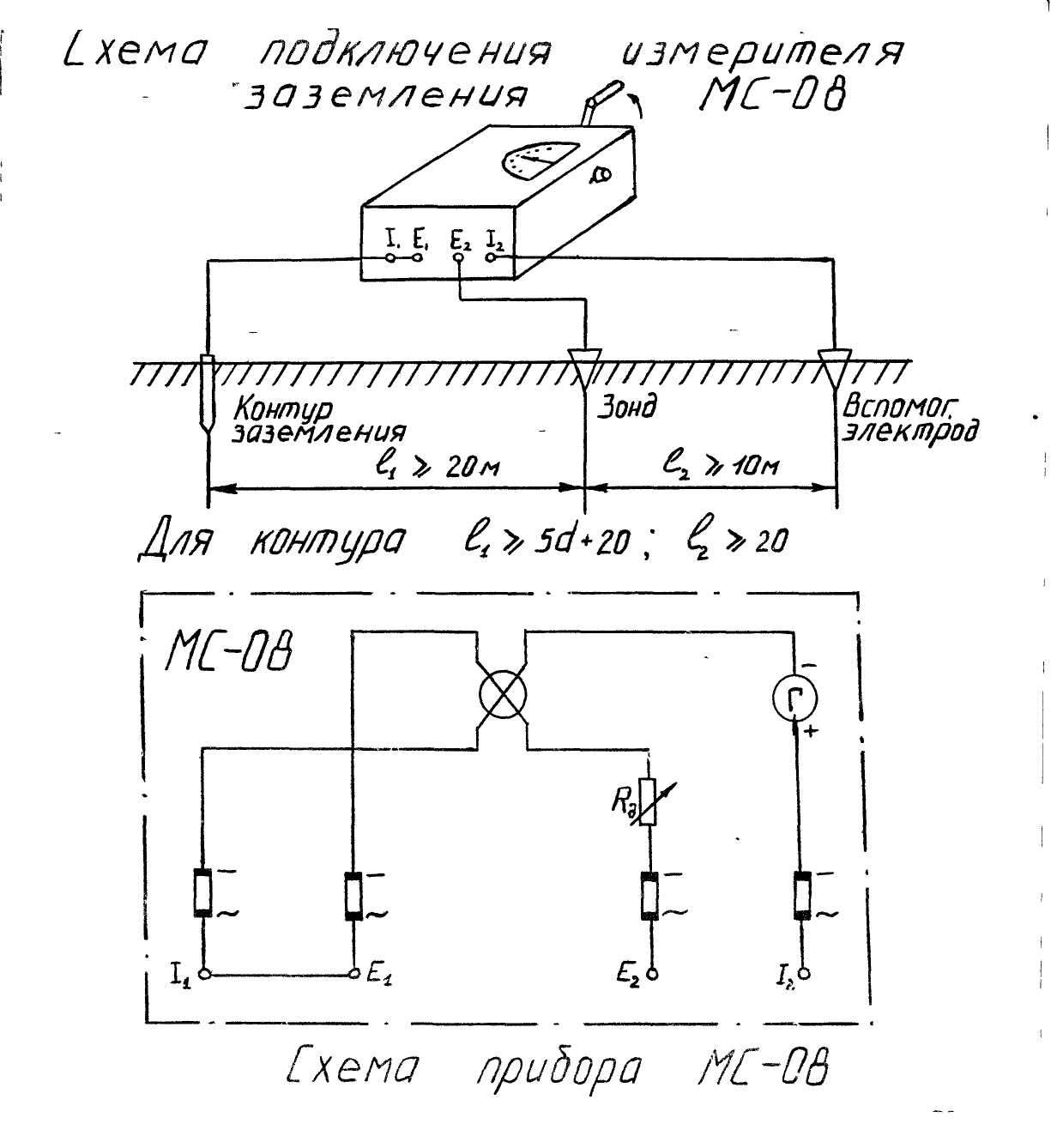

1. Изучить схему и конструкцию измерителя заземлений МС-08

2. Собрать схему для измерения

3. Переключатель установить в положение "Регулировка", вращая ручку генератора, регулятором добавочного сопротивления установить стрелку прибора на контрольную отметку.

4. Переключатель установить в положение "Измерение" на один из пределов. Вращать ручку генератора и записать показание при­бора.

4. Сделать вывода, где ответить на вопросы:

5.1. Соответствует ли проверяемый контур заземления требованиям ПУЭ (Правила устройства электроустановки)

5.2. Какие ещё методы и приборы используются для изме­рения сопротивления заземлений?

Прибор	Тип	Система	Класс точности	Род тока	Предел	Цена деления

К лаб.№5

Лабораторная работая № 3 измерение больших сопротивлений методом замещения и мегомметром

Цель работы: Научиться измерять сопротивления методом замещения. Ознакомиться с устройством логометрического мегомметра и производить им измерения.

Оборудование:

1. Гальванометр

2. Многопредельный шунт

3. Образцовое сопротивление

4. Мегомметр логометрический

5. Набор больших сопротивлений на плате

6. Источник электрической энергии

7. Двухполюсный переключатель

Порядок выполнения работы:

ВНИМАНИЕ: Гальванометр может быть выведен из строя при несоблюдении требований пункта 3 настоящей инструкции.

1. Ознакомиться с приборами

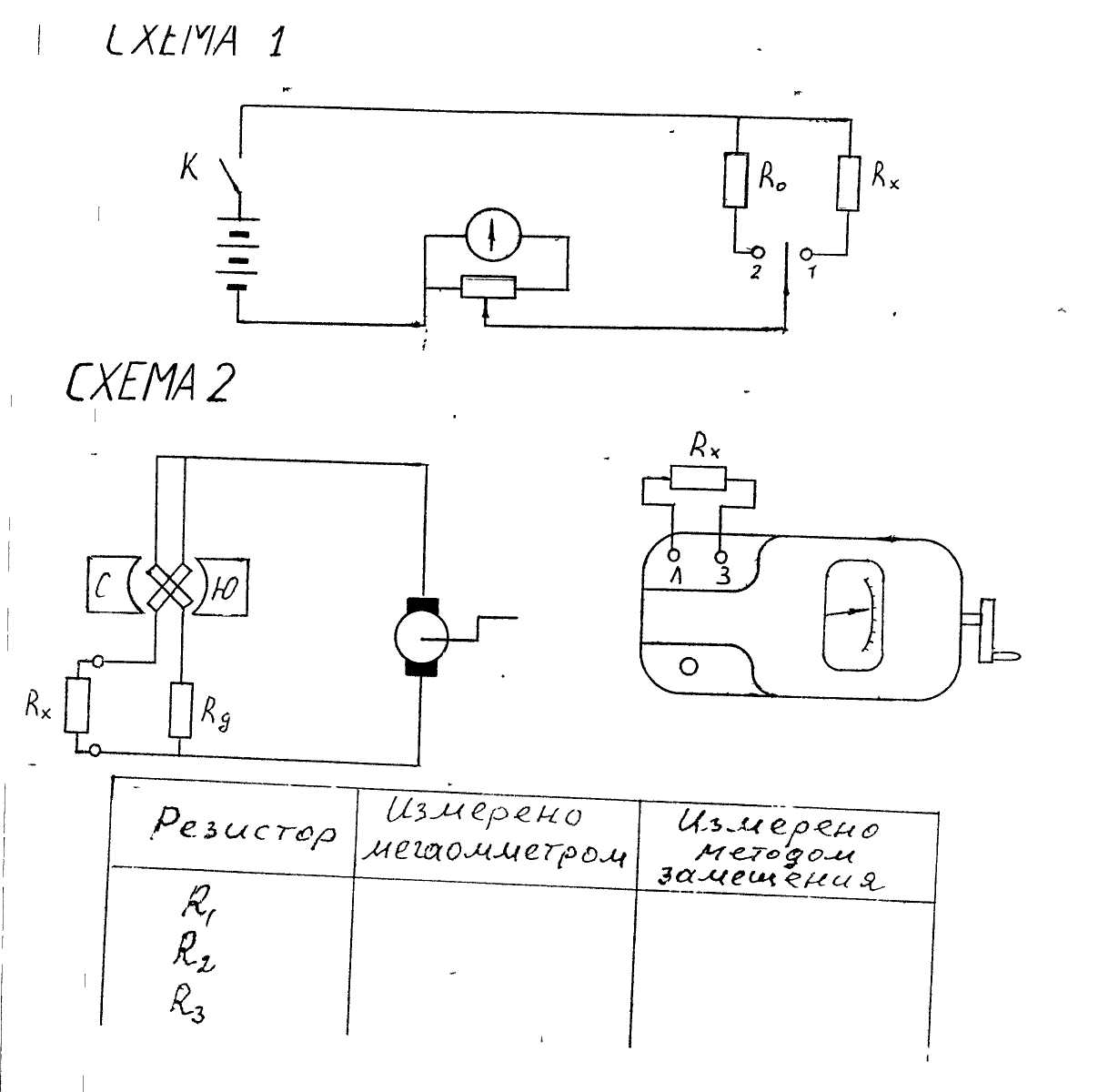

2. Собрать схему № I.

3. Сопротивление шунта установить равным нулю, а на магазине сопротивлений установить наибольшую величину сопротив­ления и после проверки руководителем приступить к измерениям.

4. Замкнуть тумблер «Т» переключателем МПИ поставить в положение I, и, увеличивая сопротивление шунта, добиться откло­нения указателя по шкале на несколько делений. Затем переключатель поставить в положение 2 и, уменьшая величину сопротивления магазина, добиться по шкале прежнего отклонения указателя. Отключить тумблер «Т» и переключатель "П"

R_x = R₀

5. Руководствуясь пунктом 3,4 измерить остальные иско­мые сопротивления.

6. Изучить устройство мегомметра М1102/I по инструкции. Измерить те же сопротивления.

Контрольные вопросы:

1. Назначение, пределы изменений и область применения мегомметра.

2. От чего зависят точность измерения сопротивлений методом замещения.

3. Какой измерительный механизм и источ­ник питания применен в мегомметре.

4. В каких условиях и какой из методов измерения сопротивлений применяется на практике

5. Зависит ли точность измерения сопротивлений методом за­мещения и мегомметром от напряжения источника.

К лаб.раб.№3

ТАБЛИЦА

Резистор			Измерено мегомметром			Измерено методом замещения
R1
R2
R3
Прибор	Тип	Система		Класс точности	Род тока		Предел	Цена деления
