2.9.Выбор дутьевого вентилятора

Таблица №18.

Наименование рассчитываемой величины	Усло вное обоз начение	Еди ница измере ния	Расчетные формулы	Расчет	Результат
1. Коэффициент запаса производительности дутьевого вентилятора		-	Рекомендация «Нормативного метода аэродинамического расчета котельных установок»	-	1,05
2. Расчетная производительность вентилятора	QВ	( )		1,05·8902	9347,1
3. Коэффициент запаса по давлению вентилятора		-	Рекомендация «Нормативного метода аэродинамического расчета котельных установок»	-	1,1
4. Расчетное полное давление вентилятора	НВ			1,1·(125,055-3-0,95·3)	131,12

2.10.Подбор вентилятора

[2, стр.405]

Тип ВДН-8

Скорость вращения, об/мин 1480

Производительность номинальная, м^3/ч 10200

Полное давление номинальное, кГ/м² 219

Таблица №19.

1. Коэффициент полезного действия вентилятора.		-	Каталожные данные	-	0,83
2. Коэффициент запаса по мощности вентилятора		-	Рекомендация «Нормативного метода аэродинамического расчета котельных установок»	-	1,1
3. Мощность электродвигателя.		кВт			8,06

Трубопроводы, арматура котла

Трубопроводы котельной предназначены для подачи, распределения и отвода теплоносителя. Трубопровод состоит из системы труб, по которым движется теплоноситель, и арматуры, которая имеет назначение открывать, закрывать, регулировать и направлять это движение, а также обеспечивать нормальные условия работы трубопровода. В соответствии с назначением различают главные (основные) и вспомогательные трубопроводы. Главными водопроводами котельной являются питательные лини, соединяющие напорную сторону питательных насосов с котельным агрегатом и предназначенные для подачи питательной воды в котельные агрегаты, а также всасывающие линии, соединяющие всасывающую сторону питательных насосов с питательными блоками. Главными паропроводами являются паропроводы, соединяющие котлы с распределительным коллектором, к которому присоединяют паропроводы, снабжающие паром различных потребителей, а также паропроводы, идущие к паровым питательным насосам и теплофикационным пароводоподогревателям, установленным в котельной. К вспомогательным трубопроводам относят продувочные, сливные и дренажные водопроводы, обдувочные, форсуночные и выхлопные паропроводы, а также другие служебные водо- и паропроводы.

С целью уменьшения тепловых потерь трубопроводы покрывают тепловой изоляцией; затем их окрашивают в цвета соответственно роду теплоносителя согласно указаниям правил Госгортехнадзора России.

Арматуру разделяют на запорную, регулирующую и предохранительную.

К запорной арматуре относят вентили, задвижки, клапаны и краны. Задвижки предпочтительнее вентилей, т.к. они имеют значительно меньшее гидравлическое сопротивление. Однако они не обеспечивают той плотности закрытия, которую создает вентиль. Поэтому в особо ответственных точках устанавливают вентили.

Регулирующая арматура служит для ручного или автоматического изменения подачи теплоносителя. Имеется довольно много различных конструкций регулирующих клапанов, однако из-за того, что они не обеспечивают полной плотности при закрытии, их ставят в сочетании с запорной арматурой.

К предохранительной арматуре относят обратные и предохранительные клапаны. Обратные клапаны устанавливают перед котлами для предотвращения обратного тока воды из котла в питательную линию и на напорной стороне центробежных питательных насосов для предотвращения обратного тока воды из питательной линии в питательные баи при аварийной остановке насоса. Предохранительные клапаны имеют назначение устранять опасность разрушения сосудов, работающих под внутренним давлением, при недопустимом его повышении. В этом случае предохранительный клапан под действием повысившегося давления открывается и соединяет внутреннее пространство сосуда с окружающей атмосферой, вследствие чего давление в сосуде начинает снижаться. Когда оно достигает давления, на которое отрегулирован клапан, последний закрывается, разобщая внутренность сосуда и атмосферу, и в сосуде устанавливается нормальное давление.

У котла ДЕ-10-14ГМ на верхнем барабане установлены два предохранительных клапана пружинного типа, присоединенных к особым штуцерам. Схема расположения арматуры котла ДЕ-10-14ГМ показана на рис.8.

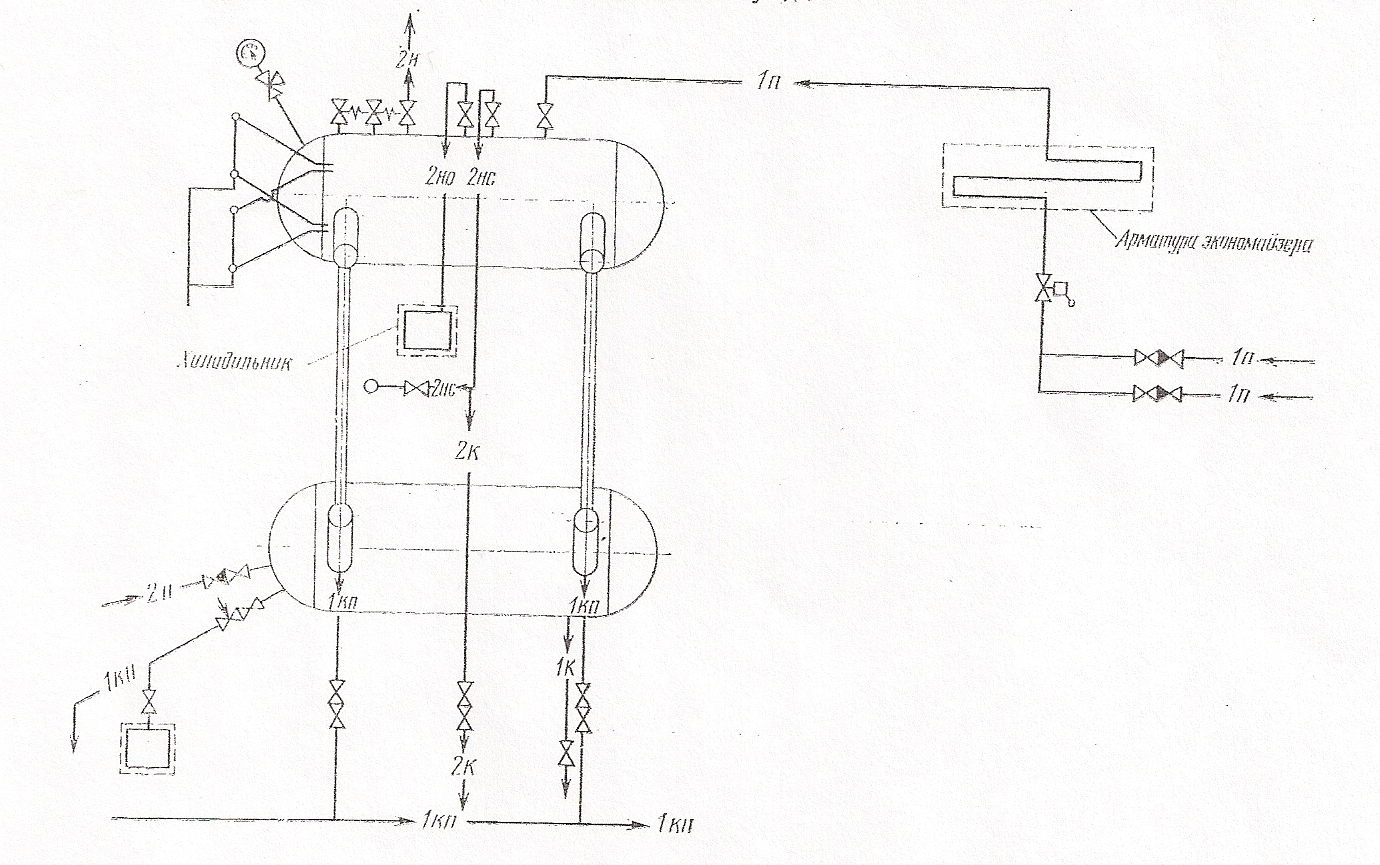

Рис.8.Схема расположения арматуры котла ДЕ-10-14ГМ

1п - питательная вода

1к - котловая вода

2н - насыщенный пар

2к – конденсат пара

1кп - линия периодической продувки

1кн - линия непрерывной продувки

2но – отбор проб пара

2нс – пар на собственные нужд

Контроль и наблюдение за уровнем воды в паровом котле с помощью водоуказательных стекл. Водоуказательное стекло представляет собой стеклянную трубку, концы которой вставлены в головки котлов, соединенных с водяным и паровым пространством барабана. Для измерения давления воды и пара на котлах устанавливают манометры. Манометр к котлу присоединяется с помощью изогнутой трубки в виде петли-сифона. В сифоне вследствие конденсации пара образуется водяной затвор, предохраняющий механизм прибора от теплового воздействия пара. Манометр снабжен трехходовым краном с фланцем для присоединения контрольного прибора. Помимо пружинных манометров с трехходовым краном и сифонной трубкой, могут быть использованы электроконтактные манометры (ЭКМ), а также дифференциальные манометры.

Для измерения температуры могут быть использованы термометры для измерения непосредственным контактом прибора со средой и термометры для измерения температуры бесконтактным методом на расстонии.в свою очередь термометры делятся на термометры сопротивления и термоэлектрические.

Небольшие избыточные давления и разряжения с точностью до десятых долей мм вд.ст. измеряют тягонапоромерами (ТНЖ) или тягомерами. Обычно тягомеры измеряют разряжение в различных точках котельной установки.

Для измерения расходов используют расходомеры различных видов (дроссельные, электромагнитные, ультразвуковые).
