Лабораторная работа №2 Тема: Трансформирование растра по рамке листа с добавлением второго растра.
2.1 Исходные данные

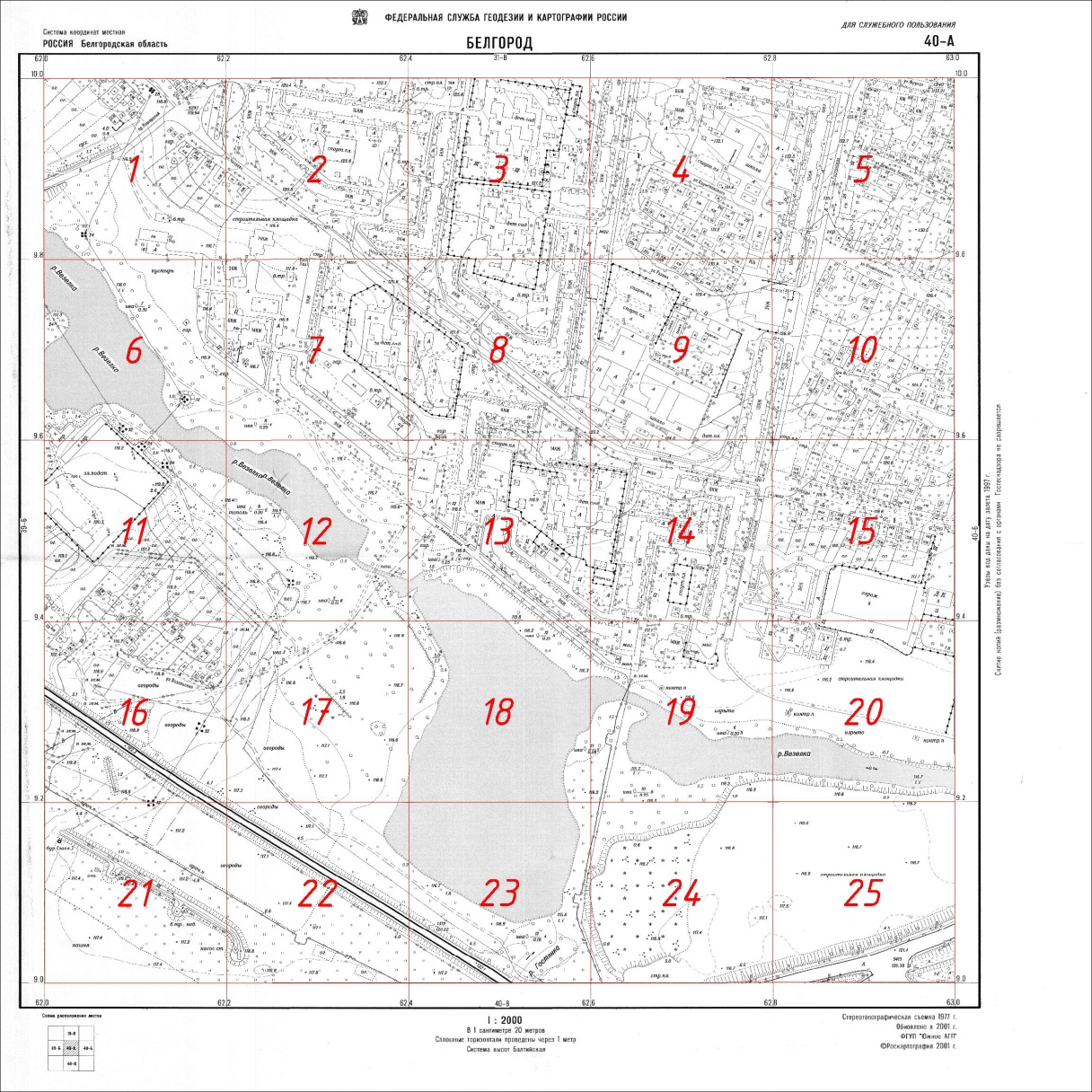

Каждый студент имеет свой порядковый номер в журнале, который соответствует номеру варианта. В соответствии с этим по таблице 2.1 вы выберите свой исходный материал в виде двух номеров соответствующих двум частям карты 31-В (рис. 2.1).

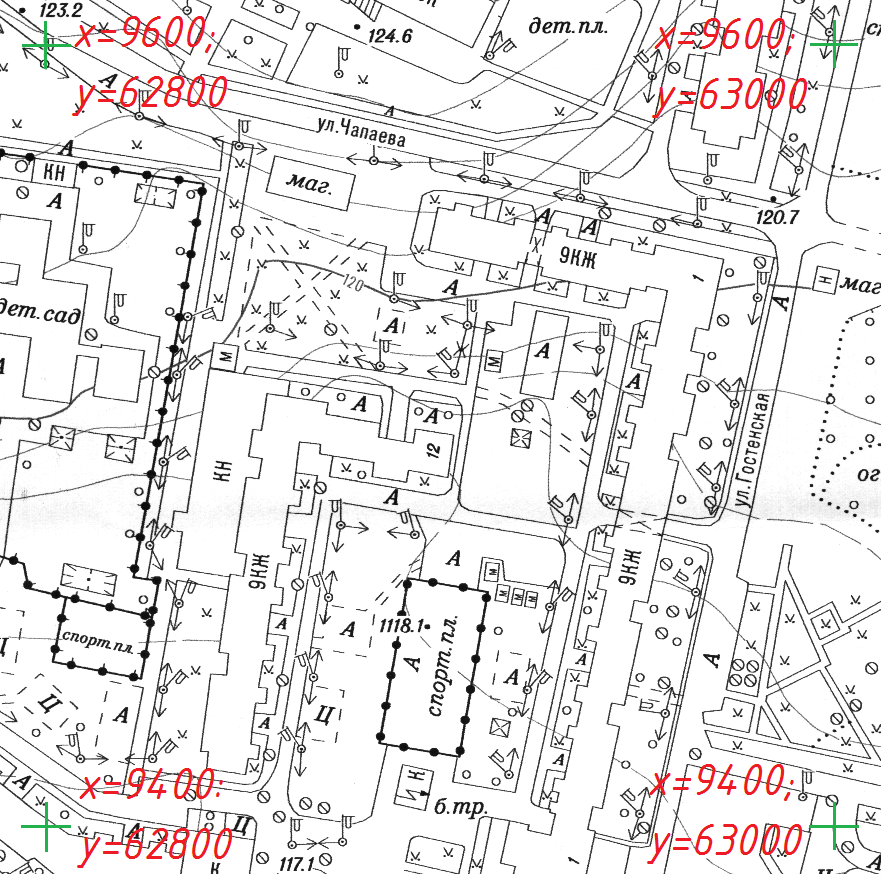

Вам необходимо по карте 31-В найти координаты 4 перекрестий на каждом из своих квадратов (рис. 2.2).
Таблица 2.1
Вариант |
Номера квадратов |
Вариант |
Номера квадратов |
1 |
1,2 |
11 |
13,14 |
2 |
2,3 |
12 |
14,15 |
3 |
3,4 |
13 |
16,17 |
4 |
4,5 |
14 |
17,18 |
5 |
6,7 |
15 |
18,19 |
6 |
7,8 |
16 |
19,20 |
7 |
8,9 |
17 |
21,22 |
8 |
9,10 |
18 |
22,23 |
9 |
11,12 |
19 |
23,24 |
10 |
12,13 |
20 |
24,25 |
Рис. 2.1
Р
ис.
2.2
Создание векторной карты.
Запустите программу ГИС Карта 2011.
Выбираете пункт меню Файл→Создать→Карту.
Выбираете тип файла «Векторная карта (*.sit)».
Вводите имя файла создаваемой карты (Белгород_1).

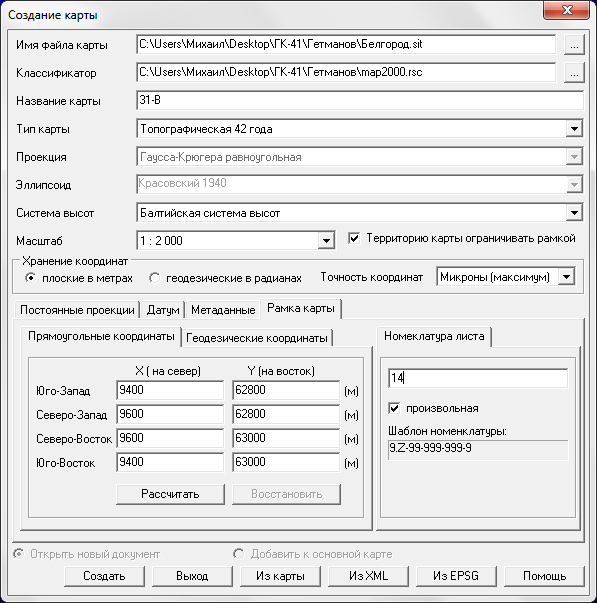

В диалоге «Создание карты» выбираете классификатор (map2000.rsc).
Вводите название карты (31-В-1).
Выбираете тип карты «Топографическая 42 года».
Выбираете масштаб карты (М 1:2000).
Ставите галочку «Территорию карты ограничивать рамкой».
Вводите номенклатуру карты. Здесь необходимо вбить координаты первого квадрата (рис.2.3).
Ставите галочку «Открыть новый документ».
Нажимаете кнопку «Создать».
С
озданная
векторная карта открывается в новом
окне. Она содержит рамку листа, которая
используется для привязки растра к
карте.
Открытие растра отсканированного изображения карты.
Выбираете пункт меню Файл→Открыть.
В диалоге открытия файла выбираете тип файла «Растровые карты» и указываете файл отсканированного изображения карты (соответствующего варианту).
Открывается диалог «Загрузка растровой карты». В поле «Масштаб» введите масштаб карты (М 1:2000), введенное значение при трансформировании не изменяется.
Если разрешение в исходном файле не указано, то разрешение принимается равным 508 точек на дюйм (20000 точек на метр). Для нас это значение не важно, поскольку оно уточняется при трансформировании (рис. 2.4).
Нажимаете кнопку «Выполнить».
Рис.2.4
После конвертирования в формат RSW растр открывается в новом окне.
2.4 Вызов задачи «Трансформирование растровых данных по точкам».

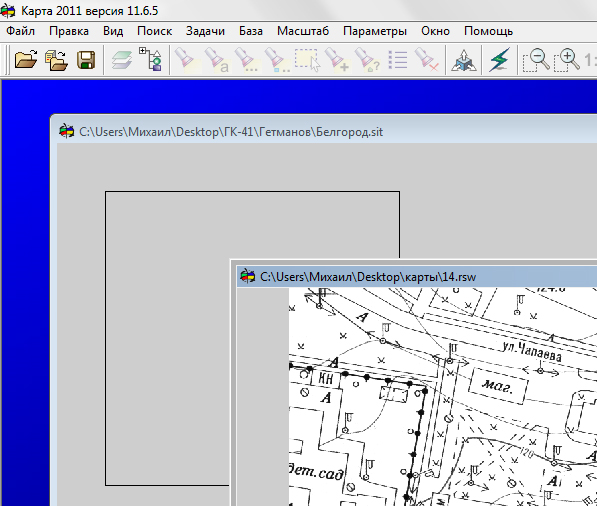

Перед вызовом задачи должно быть открыто два окна, одно с трансформируемым растром, другое с картой, к которой привязывается растр, причем активным окном должно быть то, в котором открыт растр (рис.2.5).
Вызываете диалог «Запуск приложений» через меню Задачи→Запуск приложений.
В группе «Трансформирование растров» выбираете задачу «Трансформирование растровых данных по точкам» и нажимаете кнопку «Выполнить».
р
ис.2.5
Открывается диалог «Трансформирование растровых данных по точкам»
