Лабораторная работа №1 Тема: Управление электронной картой.

1. Создание карты

Для создания проекта необходимо создать папку где он будет лежать. На рабочем столе откройте папку «ГК-41», создайте новую папку и назовите ее своей фамилией.

Запуск программы «ГИС Карта 2011». При установке ГИС Карта в стандартной конфигурации запуск его производится двойным кликом левой клавиши мыши по ярлыку программы с рабочего стола (Рис.1.1) или выберете команду Пуск→Все программы→ГИС Карта 2011 версия 11→ ГИС Карта 2011 версия 11.

Рис.1.1

После запуска программы рассмотрите основные элементы окна ГИС Карта 2011. Строка заголовка, система меню и панели инструментов полностью аналогичны соответствующим элементам любого со­временного приложения для Windows. Так, в строке заголовка отображаются имя активного приложения (Карта 2011 версия 11.6.5) и имя текущего проекта с его адресом (C:\Users\Users\Desktop\ГК-41\(ваша фамилия)\(первые три буквы вашей фамилии).sit). Структура меню (Файл, Правка, Вид, Окно и Помощь) присут­ствуют практически во всех меню приложений для Windows, хотя указанные меню в ГИС Карта 2011 содержат ряд дополнительных команд. Также в строку меню ГИС Карта 2011 входят меню, специфичные только для нее (Поиск, Задачи, База, Масштаб, Параметры). Под строкой меню расположена Главная панель инструментов (пока не создана карта, она не активна кроме некоторых кнопок). Практически все кнопки этой панели начинающему пользователю ГИС Карта 2011 не­знакомы. Именно изучению инструментов и команд ГИС Карта 2011, по сути, и посвящен данный курс. Поэтому сейчас мы не будем на них останавливаться, поскольку с каждым из основных инструментов ГИС Карта 2011 вы будете знакомить­ся по мере прохождения материала.

Создание карты. Выберите из меню команду Файл→Создать→Карту. На экране появится окно «Создание карты», укажите папку, куда будет сохранен проект (папка с вашей фамилией), введите имя файла (пусть это будет первые три буквы вашей фамилии) и нажмите кнопку «Сохранить». Окно «Создание карты» обновилось, ознакомьтесь с ним подробно:

Для создания карты требуется ввести:

• название электронного классификатора – при клике на поле ввода откроется окно «Выбор файла ресурса», в нем по умолчанию отображается содержание папки Panorama11, если это не так, то сами указываете путь к этой папке, обычно это диск С→Program Files→Panorama→Panorama11 и выберите классификатор Agro10t;

• название карты – прописываете Крым;

• тип карты – Топографическая UTM WGS 84 (GRS 80);

• проекция – изменяется сама;

• эллипсоид – изменяется сам;

• система высот – Балтийская система высот;

• масштаб – 1:2000;

• вид хранения координат – плоские в метрах. При хранении координат в метрах требуется установить точность координат – Микроны (максимум).

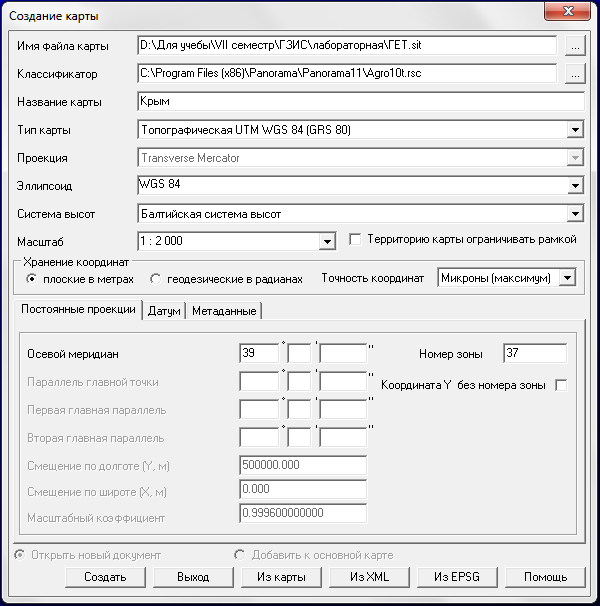

В закладке «Постоянные проекции» выключите элемент диалога «Координата Y без номера зоны», при этом появится возможность вводить значения в номере зоны, введите 37 (Рис.1.2) и нажмите кнопку «Создать». При необходимости нужно также заполнить поля в других закладках Датум и Метаданные.

Рис.1.2

Для создания карты с рамкой необходимо включить элемент диалога «Территорию карты ограничивать рамкой», при этом появится закладка «Рамка карты».

Обязательному заполнению при наличии рамки подлежат поля координат (прямоугольных или геодезических). Для топографических карт со стандартной номенклатурой эти данные заполняются после ввода номенклатуры.

Для редактирования координат рамки можно применять кнопки «Рассчитать», «Восстановить». Для того, чтобы по установленным прямоугольным координатам вычислить геодезические, необходимо нажать кнопку «Рассчитать» на закладке Геодезические и наоборот. Нажатие кнопки «Восстановить» вызывает отмену изменений координат.

С помощью кнопки «Импорт» можно выбрать существующую карту, скопировать из нее данные о проекции и далее внести необходимые изменения.

При нажатии на кнопку «Импорт из XML» вызывается задача Параметры систем отсчета из файла XML, которая считывает значения постоянных проекций и датумов из файла .xml.

В дальнейшем паспорт векторной карты может быть отредактирован.

Добавление растра карты. Выберите из меню команду Файл→Добавить→Растр, откроется окно «Открыть/Загрузить растровую карту». Укажите путь к папке ГК-41, измените тип файла на JPEG, появится файл «Крымский» (Рис.1.3). Файл «Крымский» сделайте активным и нажмите кнопку «Открыть».

Рис.1.3

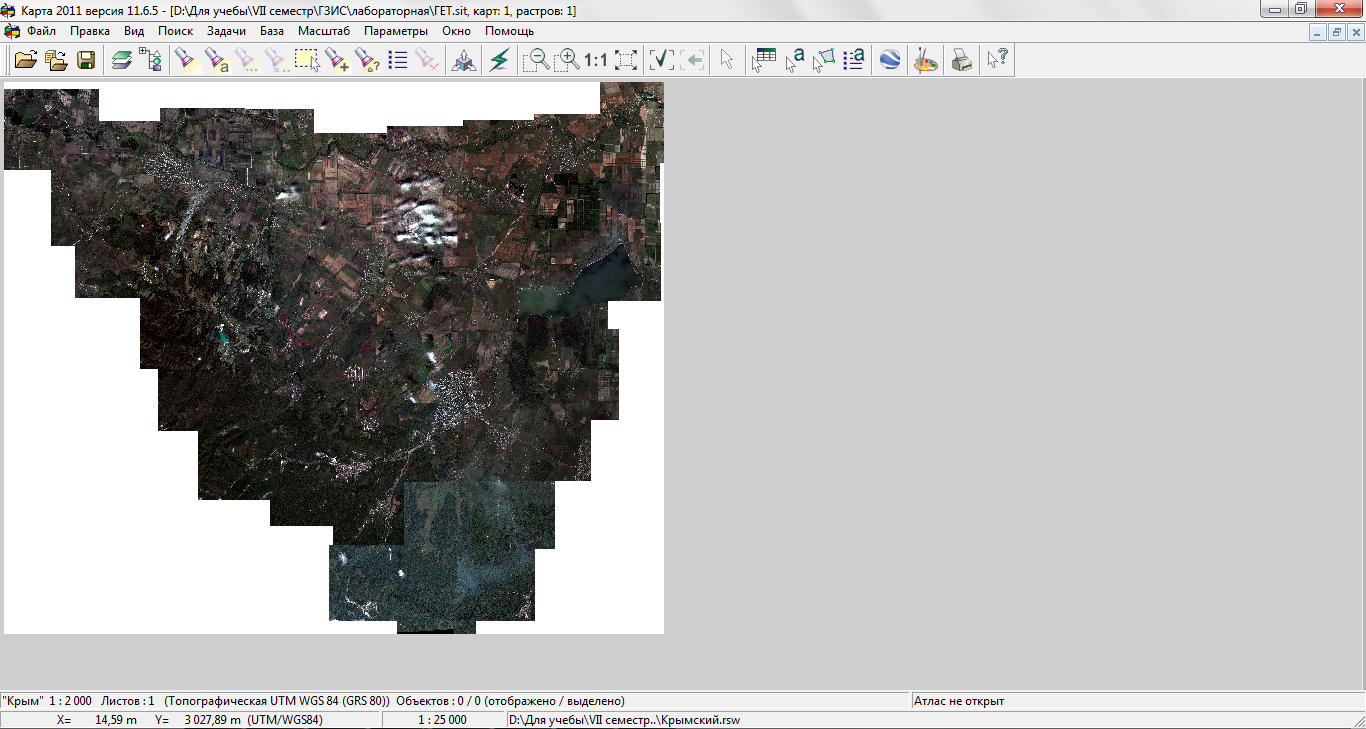

Откроется окно «Загрузка растровой карты», в закладке RWS разрешение измените на значение «точек на метр», нажмите «Выполнить». После обработки данных карта отобразится на рабочей поверхности программы (Рис.1.4).

Рис.1.4

Сохранение проекта. Выберите из меню команду Файл→Сохранить или нажмите клавишу F2.
