1. Назначение

Аппаратура радиоактивного каротажа РК5-76-120/45 «Геотрон» ТУ39-1612-92 предназначена для геофизических исследований нефтяных и газовых месторождений с целью определения коэффициента водонасыщенной пористости горных пород, выявления радиогеохимических аномалий в разрезе скважины, локации муфтовых соединений бурового инструмента и колонны обсадных труб.

Прибор состоит из двух модулей : по ГК и ННК

2.Проведение поверки

2.1 Внешний осмотр

2.1.1. При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям :

1) заводской номер, комплектность и маркировка аппаратуры должны соответствовать указанным в паспорте;

2) аппаратура не должна иметь механических повреждений, влияющих на ее нормальное функционирование и метрологические характеристики.

2.2. Опробование

2.2.1. При опробовании аппаратуры должна проверяться работоспособность аппаратуры в следующей последовательности:

1) подключить скважинный прибор к наземному

2) включить тумблер СЕТЬ наземного прибора.

3) включить тумблер СКВ.

4) поочередно установить ручку переключателя НОМЕР КАНАЛА в положение : «0», «1», «5», «7». При этом на цифровом индикаторе номера канала загорится соответственно цифра 0, 1, 5, 7, а на цифровом индикаторе числового кода, каждые 1,25 секунды, индицируется количество импульсов фиксированной частоты.

2.3. Определение метрологических характеристик канала измерения мощности экспозиционной дозы гамма- излучения

2.3.1. Определение диапазона измерения , индивидуальной функции преобразования и основной приведенной погрешности при измерении мощности экспозиционной дозы гамма- излучения производить в следующем порядке:

1. выполнить подготовительные операции по п.14.5.2.1, перечисленные в руководстве по эксплуатации РК76-00.00.000 РЭ

2. по истечении 15 минут работы снять показания скорости счета Nф с цифрового индикатора, соответствующей естественному фону гамма- излучения.

3. подготовить поверочную установку УПГК в соответствии с ее техническим описанием и инструкцией по эксплуатации

4. определить для используемого в УПГК образцового источника гамма- излучения расстояния от источника до контрольных точек, где мощность экспозиционной дозы составляет 6; 10; 16; 20; 30; 50; 80; 100 мкР/ч.

5. снять показания скорости счета N с цифрового индикатора в контрольных точках.

6. Вычислить и занести в таблицу значения скорости счета без фонового излучения Ni

7. построить график индивидуальной функции преобразования канала ГК F = f(Ni) по контрольным точкам и аппроксимировать.

8. Аппроксимированная кривая должна иметь вид прямой линии y= Аx+В и охватывать все точки измеряемого диапазона.

9. Для нахождения А необходимо определить тангенс угла наклона кривой к оси абсцисс : tg α= А

10. Для нахождения В необходимо продолжить прямую до оси абсцисс и найти ее значение в точке пересечения с ней .

11. определить постоянную канала ГК скважинного прибора К= 1/А . К- это коэффициент перехода от зарегистрированных значений счета скорости Ni к мощности экспозиционной дозы гамма- излучения F.

12. Результаты измерений занести в паспорт на аппаратуру.

13. Аппаратуру считают выдержанной испытание, если:

диапазон измерения мощности экспозиционной дозы излучения соответствует для:

первого диапазона от 35 ∙10^-14 до 286∙10^-14 А/кг (5-40 мкР/ч)±15%

второго диапазона от 143∙10^-14 до 1750∙10^-14 А/кг (20-250 мкР/ч)±30%

Таблица 1 Результаты поверки прибора РК5-76-120/45 «Геотрон

РК5-76	Образец №16		№17		№78		№3		№4
Фон	Nф = 36,32		51,09		6,5		50,33		37,99
F Мэд, мкР/ч	Ni без фона,имп/мин	N с фоном, имп/мин	Ni без фона,имп/мин	N с фоном, имп/мин	Ni без фона,имп/мин	N с фоном, имп/мин	Ni без фона,имп/мин	N с фоном, имп/мин	Ni без фона,имп/мин	N с фоном, имп/мин
6		98,50		159,21		20,67		138,46		97,37
10		141,30		221,90		29,89		193,97		138,07
16		201,20		311,33		43,70		280,00		196,18
20		235,40		360,04		52,20		332,36		230,72
30		335,89		503,42		73,96		469,76		325,11
50		534,28		789,03		118,28		736,12		507,82
80		815,9		1202,9		183,92		1134,83		775,43
100		1009,3		1472,3		225,89		1389,58		948,74
К

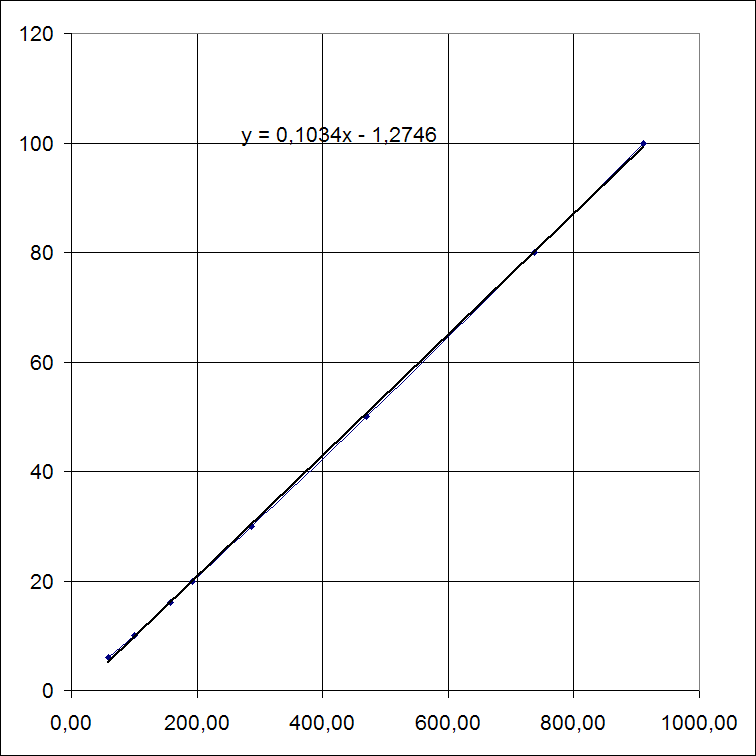

Рис.1 Образец функции зависимости F = f(Ni)

Контрольные вопросы:

1. Изложите предназначение прибора РК№5

2. Изложите методику поверки прибора РК№5 по каналу ГК

Лабораторная работа 7

Поверка модуля ННК двухзондовой аппаратуры радиоактивного каротажа РК5-76-120/45 «Геотрон»

Цель работы: Изучение методики поверки модуля ННК приборов радиоактивного каротажа РК5-76-120/45 «Геотрон».

Оснащение: ПК, программа EXCEL, калькуляторы, карандаши, миллиметровая бумага.

План оформления отчета:

1. Тема работы

2. Цель работы

3. План выполнения работы

4. Результаты расчетов поверки модуля ННК, заполненные в таблицу

2. Графики зависимости ННК

3. Протокол поверки прибора

План выполнения работы:

1. Изучить теоретические основы поверки приборов РК5-76-120/45 «Геотрон

2. Изучить методику определения диапазона измерения, индивидуальной функции преобразования и основной относительной погрешности при измерении коэффициента водонасыщенной пористости (п.3)

3. Произвести расчеты поверки типа прибора РК5-76-120/45 «Геотрон», указанного преподавателем. Расчеты можно производить с помощью ПК в программе Excel.

4. Вычислить (можно на ПК в таблице Excel) отношения счета в малом зонде к большому зонду Z=МЗ/БЗ

5. Вычислить Х= Z/Zв, где Zв=МЗв/БЗв; МЗв и БЗ в – показания малого и большого зонда прибора в воде. Результаты измерений занести в таблицу 2

5. Построить ( можно на ПК ) график зависимости У=f(X), где У= значение водородосодержания для разных ИПП. Кривая должна иметь вид линии y= Аx²+Вх+С

6. Найти зависимость У=f(X), (образец на рис 1)

7. Оформить протокол по образцу.
