3. Средства градуировки и калибровки.

Комплект эталонных колец предназначен для калибровки каверномеров и профилемеров и выполнен в виде набора стальных цилиндров (рис. 3.1).

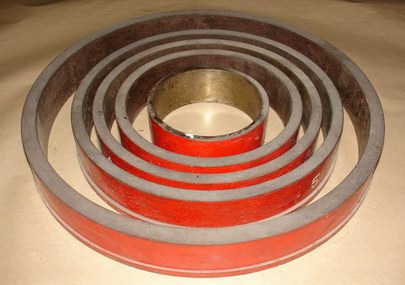

Рисунок 3.1 - Фото комплекта 5-ти эталонных колец для калибровки каверномеров

4. Методика калибровки

Методика калибровки измерительных каналов каверномеров с использованием эталонных колец основана на прямых измерениях диаметра, воспроизводимых кольцами.

Измерительные рычаги каверномера размещают в эталонном кольце таким образом, чтобы цилиндрическая поверхность кольца была параллельна оси каверномера. Выполняют однократные измерения диаметра, воспроизводимого каждым из колец.

Оценку основной абсолютной погрешности измерений в каждой i-той точке контроля (в каждом кольце) определяют по формуле:

(3.4)

где D_i – показания каверномера в i-той точке контроля; D_эi - эталонное значение диаметра в i-той точке контроля.

Каверномер признается годным к применению, если в каждой точке контроля полученная оценка абсолютной погрешности не превышает нормированных значений, указанных в паспорте калибруемого кавер-номера.

Контрольные вопросы:

1. Изложите методику калибровки каверномеров- профилемеров.

2. Перечислите и охарактеризуйте средства калибровки каверномеров.

Лабораторная работа №5 Калибровка инклинометра кита

Цель работы: Изучение методики калибровки инклинометра КИТА.

Оснащение занятий: скважинный прибор: инклинометр КИТА, установочный стол УСИ-2, угломер- квадрант, калькулятор.

План выполнения работы:

1. Изучить теоретические основы калибровки инклинометра.

2. Выполнить задание к лабораторной работе.

3. Ответить на контрольные вопросы.

4. По результатам обработки сделать вывод о пригодности аппаратуры к эксплуатации.

План оформления отчета.

По результатам выполненной работы составить отчет, в котором приводятся:

1. тема работы;

2. цель работы;

3. план выполнения работы;

4. визуализация результатов обработки на бумаге;

5. анализ результатов.

Задание:

1. Изучить методику калибровки инклинометра КИТ.

2. С помощью установочного стола УСИ-2 произвести калибровку инклинометра.

3. Обработать результаты калибровки.

Порядок выполнения работы:

1. Калибровку инклинометра проводят с целью измерения погрешности угла и азимута.

2. Для калибровки прибора применяют лабораторную установку, состоящую из инклинометра КИТА, установочного стола УСИ-2, пульта управления инклинометром, унифицированного источника питания УИП-4506.

3. Подготовка к работе состоит из: установки органов пульта управления УИП в исходное положение включения; проверки работоспособности и настройки прибора.

4. Включают УИП, пульт управления.

5. С помощью УСИ меняя азимутальный угол с шагом 30ْ при постоянном зенитном угле (угле искривления) снять показания азимутального угла с пульта управления.

6. Построить зависимость показаний инклинометра при истинных значениях углов у=Ах+В, где х - зарегистрированные значения, у-истинное значение.

7. Вычислить коэффициенты А и В линейного уравнения у=Ах+В.

8. Рассчитать абсолютную и относительную погрешности, среднее квадратическое отклонение.

9. Прибор считается пригодным к эксплуатации, если абсолютная погрешность угла не превышает 1°, а азимут - не более 3°.

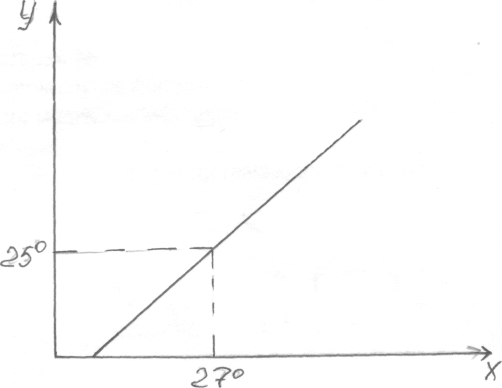

Рисунок 5.1. - у=Ах+В, где х - полученное значение, у-истинное значение.

Таблица 5.1.

Зенитный угол (искривления)		Заданный угол (азимут)	зарегистрированные углы, °	среднее значение азимутальных углов	среднее квадратичное отклонение, δ	абсолютная погрешность	относительная погрешность
заданный	зарегистрированный
5	5,07	0°
5		30°
5		60°
5		90°
5		120°
5		…
5		330°
Среднее значение	٧				٧	٧	٧
