3. Определение диапазона измерения, индивидуальной функции преобразования и основной относительной погрешности при измерении коэффициента водонасыщенной пористости
3.1 Определение диапазона измерения, индивидуальной функции преобразования и основной относительной погрешности при измерении коэффициента водонасыщенной пористости горных пород производить в следующей последовательности :
1) выполнить подготовительные операции по п.14.5.2.1
2) произвести градуировку прибора с использованием комплекта ИПП – стандартных образцов объемного влагосодержания плутоний- бериллиевого источника нейтронов типа ИБН-8-5 по ТУ95.504 с выходом до 1∙107 нейтронов в секунду
3) Скважинный прибор с источником нейтронов последовательно опускают в бак с водой и в стандартные образцы №1,2,3 . Поочередно установить переключатель номера каналов наземного прибора в положение «1», «0», соответствующие регистрации счета по малому и большому зондам.
3.2 Поверку индивидуальной функции преобразования производить в следующей последовательности :
1) Определить значение относительного параметра А(n)= Nмз/Nбз для каждого ИПП. Результаты занести в таблицу 2.
2) Определить значение относительного параметра для бака с водой по формуле:
А(в)= Nмз(в)/Nбз(в) ,
где Nмз(в) и Nбз(в) –скорость счета сигналов в каналах малого и большого зондов в баке с водой соответственно, с-1
2) определить значение коэффициента приведения к воде α для каждого стандартного образца или имитатора ИПП, по формуле
α = А(n)/А(в)
3) построить приведенную к воде градуировочную зависимость Кw(n) = f (α), где Кw(n)- значение коэффициента водонасыщенной пористости горной породы в каждом стандартном образце или имитатора ИПП в процентах.
Кривая Кw(n) = f (α) должна иметь вид линии y= Аx2+Вх+С
4) Определите коэффициенты А, В и С
4) Приведенная градуировочная зависимость должна укладываться в доверительный интервал. Доверительный интервал градуировочной зависимости составляет ±1% абсолютного значения объемного влагосодержания.
3.3 Аппаратуру считают выдержавшей испытания, если:
-диапазон измерения коэффициента водонасыщенной пористости горной породы соответствует 0,7 – 40%
- значение основной относительной погрешности не превышает значений, вычисленных по формуле
δ = ±[4,2+ 2,3(40/Кw -1)]
- график приведенной функции преобразования поверяемого комплекта аппаратуры укладывается в доверительный интервал (см. приложение)
Таблица 2 Результаты поверки прибора РК5-76-120/45 «Геотрон
|
RK-5 №16 |
|
RK-5 №17 |
|
RK-5 №78 |
|
RK-5 №3 |
|
RK-5 №4 |
|
|
|
|
|
|
|
|
|
|
|
|
ИПП |
Nбз |
Nмз |
Nбз |
Nмз |
Nбз |
Nмз |
Nбз |
Nмз |
Nбз |
Nмз |
№1 |
2438,3 |
3278,87 |
1816,7 |
3355,89 |
197,64 |
612,6 |
905,97 |
2272,1 |
1009,4 |
3367,1 |
№2 |
1756,7 |
2835,47 |
1453,7 |
3116,36 |
146,54 |
545,48 |
645,16 |
1986,53 |
726,1 |
2965,2 |
№3 |
1204,22 |
2367,07 |
1130,23 |
2852,16 |
103,1 |
465,5 |
439,88 |
1688,81 |
495,9 |
2541,2 |
№4 |
771,3 |
1878,58 |
843,94 |
2557,56 |
68,75 |
385,63 |
293,93 |
1382,5 |
314,8 |
2080,2 |
№5 |
467,23 |
1411,89 |
611,73 |
2244,25 |
43,65 |
305,1 |
167,67 |
1067,37 |
190,2 |
1626,6 |
вода |
166,41 |
711,45 |
335,05 |
2649,85 |
17,67 |
176,1 |
64,02 |
604,14 |
72,5 |
925,1 |
|
А(n)= Nмз/Nбз |
|||||||||
ИПП |
А(n) |
А(n) |
А(n) |
А(n) |
А(n) |
|||||
№1 |
|
|
|
|
|
|||||
№2 |
|
|
|
|
|
|||||
№3 |
|
|
|
|
|
|||||
№4 |
|
|
|
|
|
|||||
№5 |
|
|
|
|
|
|||||
вода А(в) |
|
|
|
|
|
|||||
|
α = А(n)/А(в)
|
|||||||||
ИПП |
Кw(n) |
α =
|
Кw(n) |
α =
|
Кw(n) |
α =
|
Кw(n) |
α = )
|
Кw(n) |
α =
|
№1 |
6,3 |
|
6,3 |
|
6,3 |
|
6,3 |
|
6,3 |
|
№2 |
10 |
|
10 |
|
10 |
|
10 |
|
10 |
|
№3 |
15,3 |
|
15,3 |
|
15,3 |
|
15,3 |
|
15,3 |
|
№4 |
23,8 |
|
23,8 |
|
23,8 |
|
23,8 |
|
23,8 |
|
№5 |
37,1 |
|
37,1 |
|
37,1 |
|
37,1 |
|
37,1 |
|

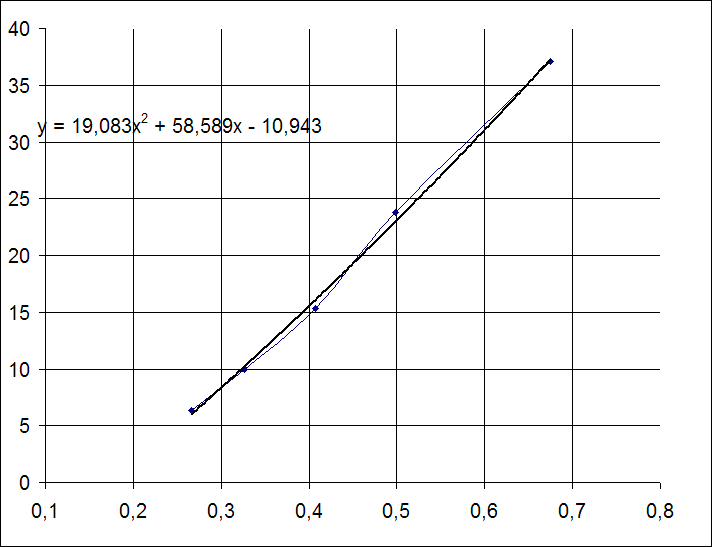

Рис .2 Зависимость Кw(n) = f (α), где Кw(n)- значение коэффициента водонасыщенной пористости горной породы, α = А(n)/А(в)
