4.2.3 Устройство для регулирования температуры перегретого пара

Регулирование температуры перегретого пара осуществляется в пароохладителях посредством впрыска конденсата (или питательной воды) в проходящий через них поток пара. На тракте каждого потока пара установлено по два пароохладителя впрыскивающего типа: по одному вертикальному – за ширмовой поверхностью и по одному горизонтальному – за первой ступенью конвективного пароперегревателя.

Корпус пароохладителя состоит из камеры впрыска, коллектора и выходной камеры. Внутри корпуса размещены впрыскивающие устройства и защитная рубашка. Впрыскивающее устройство состоит из сопла, диффузора и трубы с компенсатором. Диффузор и внутренняя поверхность сопла образуют трубу Вентури.

В узком сечении сопла просверлено 8 отверстий Ø 5 мм на II пароохладителе и 16 отверстий Ø 5 мм на I пароохладителе. Пар через 4 отверстия в корпусе пароохладителя поступает в камеру впрыска и входит в сопло трубы Вентури. Конденсат (питательная вода) подводится к кольцевому каналу трубой Z 60x6 мм и впрыскивается в полость трубы Вентури через отверстия Ø 5 мм, расположенные по окружности сопла. После защитной рубашки пар поступает в выходную камеру, откуда четырьмя трубами отводится к пароперегревателю. Камера впрыска и выходная камера выполнены из трубы Ø Г^г3х26 мм, коллектор из трубы Ø 273x20 мм (сталь 12Х1МФ).

4.2.4 Водяной экономайзер

Стальной змеевиковый экономайзер расположен в опускном газоходе за пакетами конвективного пароперегревателя (по ходу газов). По высоте экономайзер разбит на три пакета высотой 955 мм каждый, расстояние между пакетами - 655 мм. Каждый пакет выполнен из 88 сдвоенных трехпетлевых змеевиков Ø 25x3,5 мм (сталь20). Змеевики расположены параллельно фронту котла в шахматном порядке (продольный шаг 41,5 мм, поперечный шаг 80 мм). Поверхность нагрева водяного экономайзера составляет 2130 м².

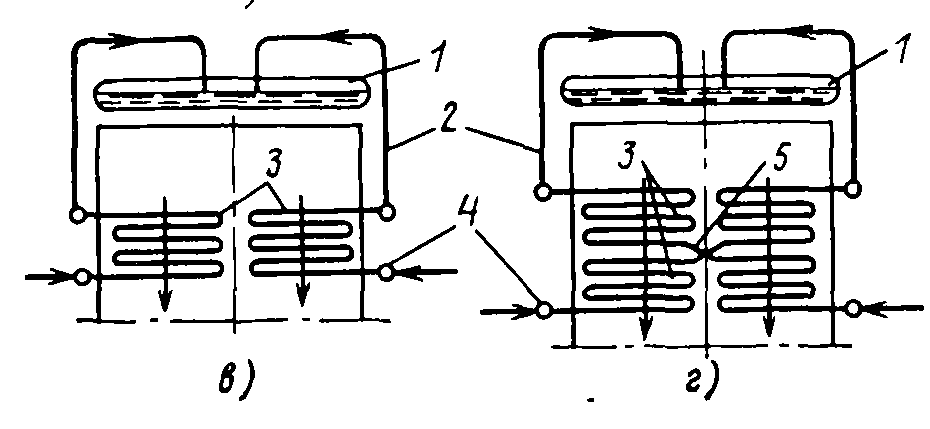

Рисунок 6. Эскиз экономайзера с двусторонне-параллельным фронтом расположения змеевиков: 1 – барабан, 2 – водоперепускные трубы, 3 – экономайзер, 4 – входные коллекторы, 5 – перекидные трубы. [1]

4.2.5 Воздухоподогреватель

Котлоагрегат оборудован двумя регенеративными вращающимися воздухоподогревателями типа РВВ–41M. Ротор воздухоподогревателя состоит из обечайки Ø 4100 мм (высотой 2250 мм), ступицы Ø 900 мм и соединяющих ступицу с обечайкой радиальных ребер, разделяющих ротор на 24 сектора. Секторы ротора заполнены нагревательными гофрированными стальными листами (набивкой). Ротор приводится в движение электродвигателем с редуктором и вращается со скоростью 2 оборота в минуту. Общая поверхность нагрева воздухоподогревателя - 7221 м².

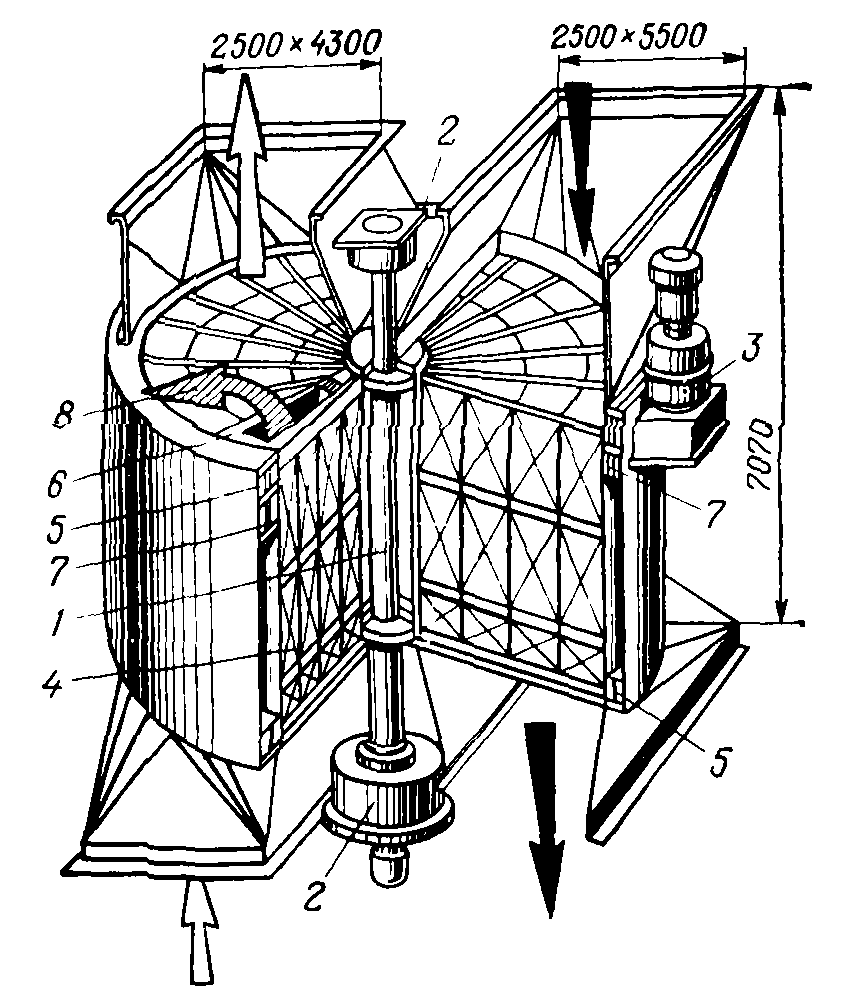

Рисунок 7. Регенеративный воздухоподогреватель: 1 – вал ротора, 2 – подшипники, 3 – электродвигатель, 4 – набивка, 5 – наружный кожух, 6 и 7 – радиальное и периферийное уплотнение, 8 – утечка воздуха. [1]

4.2.6 Тягодутьевые устройства

Для эвакуации дымовых газов котлоагрегат оборудован двумя дымососами двухстороннего всасывания типа Д-20х2. Приводом каждого дымососа служит электродвигатель мощностью N=500 кВт, при частоте вращения n = 730 оборотов в минуту.

Производительность и полный напор дымососов даны для газов при давлении 760 мм рт. ст и температуре газов на входе в дымосос 200° С.

Номинальные параметры при наибольшем к.п.д. η=0,7

Мощность	Число оборотов п,	Производительность Q,	Полный напор Н,
vi. двигателя W, кВт	об/мин	м3/час	мм вод. ст
500	730	245000	408

Для подачи в топку воздуха, необходимого для горения, котел №11 оборудован двумя дутьевыми вентиляторами (ДВ) типа ВДН–18–II производительностью Q= 170000 м³/час, полный напор 390 мм вод. ст. при температуре рабочей среды 20° С. Приводом вентиляторов котла № 11 служат электродвигатели мощностью: левый – 250 кВт, частота вращения n=990 об/мин, правый - 200 кВт, частота вращения n=900 об/мин.
