4. Характеристика оборудования

4.1 Техническая характеристика

Котел ТГМ-151/Б газомазутный, вертикально-водотрубный, однобарабанный, с естественной циркуляцией и трехступенчатым испарением. Котел изготовлен Таганрогским котельным заводом "Красный котельщик".

Котельный агрегат имеет П-образную компоновку и состоит из топочной камеры, поворотной камеры и опускной конвективной шахты.

В верхней части топки (на выходе из нее) в поворотной камере размещена ширмовая часть пароперегревателя, в опускном газоходе - конвективная часть пароперегревателя и экономайзер. Позади конвективного газохода установлено два регенеративных вращающихся воздухоподогревателя (РВВ).

Эксплуатационные показатели, параметры:

- паропроизводительность	- 220 т/час
- разрешенное рабочее давление в барабане котла	- 115 кгс/см2
- давление перегретого пара за пароперегревателем	- 100 кгс/см2
- температура перегретого пара	- 520 °С
- температура питательной воды	- 155 °С

2. Описание конструкции

4.2.1 Топочная камера

Топочная камера имеет призматическую форму. Объем топочной камеры — 780 м³.

Стены топочной камеры экранированы трубами Ø 60x5, выполненными из стали 20. Потолок топочной камеры экранирован трубами потолочного пароперегревателя (Ø 32x3,5).

Фронтовой экран состоит из 4 панелей – по 38 труб в крайних панелях и по 32 трубы в средних. Боковые экраны имеют по три панели - в каждой по 30 труб. Задний экран имеет 4 панели: две крайние панели состоят из 38 труб, средние - из 32 труб.

Для улучшения омывания дымовыми газами ширм и защиты камер заднего экрана от радиации, трубы заднего экрана в верхней части образуют выступ в топку с вылетом 2000 мм (по осям труб). Тридцать четыре трубы не участвуют в образовании вылета, а являются несущими (по 9 труб в крайних панелях и по 8 в средних).

Экранная система, кроме заднего экрана, подвешена за верхние камеры посредством подвязок к металлоконструкциям потолочного перекрытия. Панели заднего экрана подвешены при помощи 12 обогреваемых подвесных труб 0 133x10 к потолочному перекрытию.

Панели задних экранов в нижний части образуют скат к фронтовой стене топки с уклоном 15° к горизонтали и образуют холодный под, покрытый со стороны топки шамотом и хромированной массой.

Все экраны топки свободно расширяются вниз.

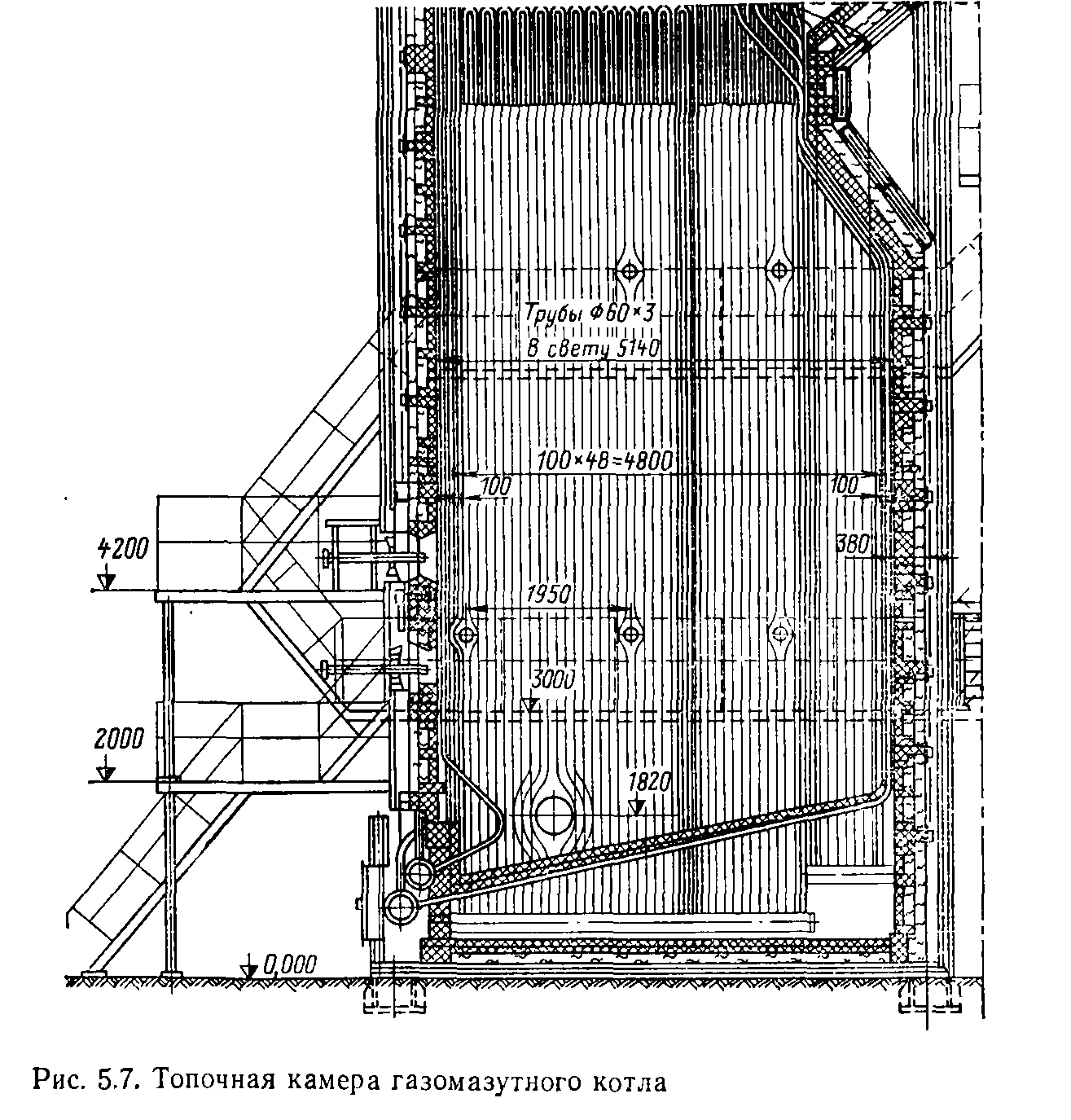

Рисунок 3. Эскиз топочной камеры газомазутного котла. [1]

4.2.2 Пароперегреватель

Пароперегреватель котла состоит из следующих частей (по ходу пара): потолочный пароперегреватель, ширмовый пароперегреватель и конвективный пароперегреватель. Потолочный пароперегреватель экранирует потолок топки и поворотной камеры. Пароперегреватель выполнен из 4 панелей: в крайних панелях по 66 труб, в средних панелях по 57 труб. Трубы Ø 32x3,5 мм из стали 20 установлены с шагом 36 мм. Входные камеры потолочного пароперегревателя выполнены Ø 219x16 мм из стали 20, выходные Ø 219x20 мм из стали 20. Поверхность нагрева потолочного пароперегревателя составляет 109,1 м².

Трубы потолочного пароперегревателя при помощи приварных планок крепятся к специальным балкам (7 рядов по длине потолочного пароперегревателя). Балки, в свою очередь, подвешены при помощи тяг и подвесок к балкам потолочных конструкций.

Ширмовый пароперегреватель расположен в горизонтальном соединительном газоходе котла и состоит из 32 ширм, расположенных в два ряда по ходу газов (первый ряд - радиационные ширмы, второй – конвективные ширмы). Каждая ширма имеет по 28 змеевиков из труб Ø 32x4 мм из стали 12Х1МФ. Шаг между трубами в ширме 40 мм. Ширмы установлены с шагом 530 мм. Суммарно поверхность нагрева ширм составляет 420 м².

Крепление змеевиков между собой осуществляется при помощи гребенок и хомутов (толщиной 6 мм из стали марки Х20Н14С2), установленных по высоте в два ряда.

Конвективный пароперегреватель горизонтального типа расположен в опускной конвективной шахте и состоит из двух ступеней: верхней и нижней. Нижняя ступень пароперегревателя (первая по ходу пара) с поверхностью нагрева 410 м² - противоточная, верхняя ступень с поверхностью нагрева 410 м² – прямоточная. Расстояние между ступенями 1362 мм (по осям труб), высота ступени - 1152 мм. Ступень состоит из двух частей: левой и правой, каждая из которых состоит из 60 сдвоенных трехпетлевых змеевиков, расположенных параллельно фронту котла. Змеевики выполнены из труб Ø 32x4 мм (сталь 12Х1МФ) и установлены в шахматном порядке с шагами: продольный – 50 мм, поперечный – 120 мм.

Змеевики при помощи стоек опираются на опорные балки, охлаждаемые воздухом. Дистанционирование змеевиков осуществляется при помощи 3 рядов гребенок и полос толщиной 3 мм.

Движение пара по пароперегревателю происходит двумя не смешивающимися потоками, симметрично относительно оси котла.

В каждом из потоков пар движется следующим образом. Насыщенный пар из барабана котла по 20 трубам Ø 60x5 мм поступает в два коллектора потолочного пароперегревателя Ø 219x16 мм. Далее пар движется по потолочным трубам и поступает в две выходные камеры Ø 219x20 мм, расположенные у задней стенки конвективного газохода. Из этих камер, четырьмя трубами Ø 133x10 мм (сталь 12Х1МФ), пар направляется во входные камеры Ø 133x10 мм (сталь 12Х1МФ) райних ширм конвективной части ширмового пароперегревателя. Далее в крайние ширмы радиационной части ширмового пароперегревателя, затем в промежуточную камеру Ø 273x20 (сталь 12X1МФ), из которой трубами Ø 133x10 мм направляется в четыре средние ширмы радиационной части, а затем в четыре средние ширмы конвективной части.

После ширм пар по четырем трубам Ø 133x10 мм (сталь 12Х1МФ) поступает в вертикальный пароохладитель, пройдя который направляется четырьмя трубами Ø 133x10 мм в две входные камеры нижней противоточной ступени конвективного пароперегревателя. Пройдя противотоком, змеевики нижней ступени, пар поступает в две выходные камеры (диаметр входных и выходных камер Ø 273x20 мм), из которых четырьмя трубами Ø 133x10 мм направляется в горизонтальный пароохладитель. После пароохладителя пар поступает по четырем трубам Ø 133x10 мм во входные коллекторы Ø 273x20 мм верхней ступени. Пройдя прямотоком, змеевики верхней ступени, пар попадает в выходные коллекторы Ø 273x26 мм, из которых четырьмя трубами направляется в паросборную камеру Ø 273x26 мм.

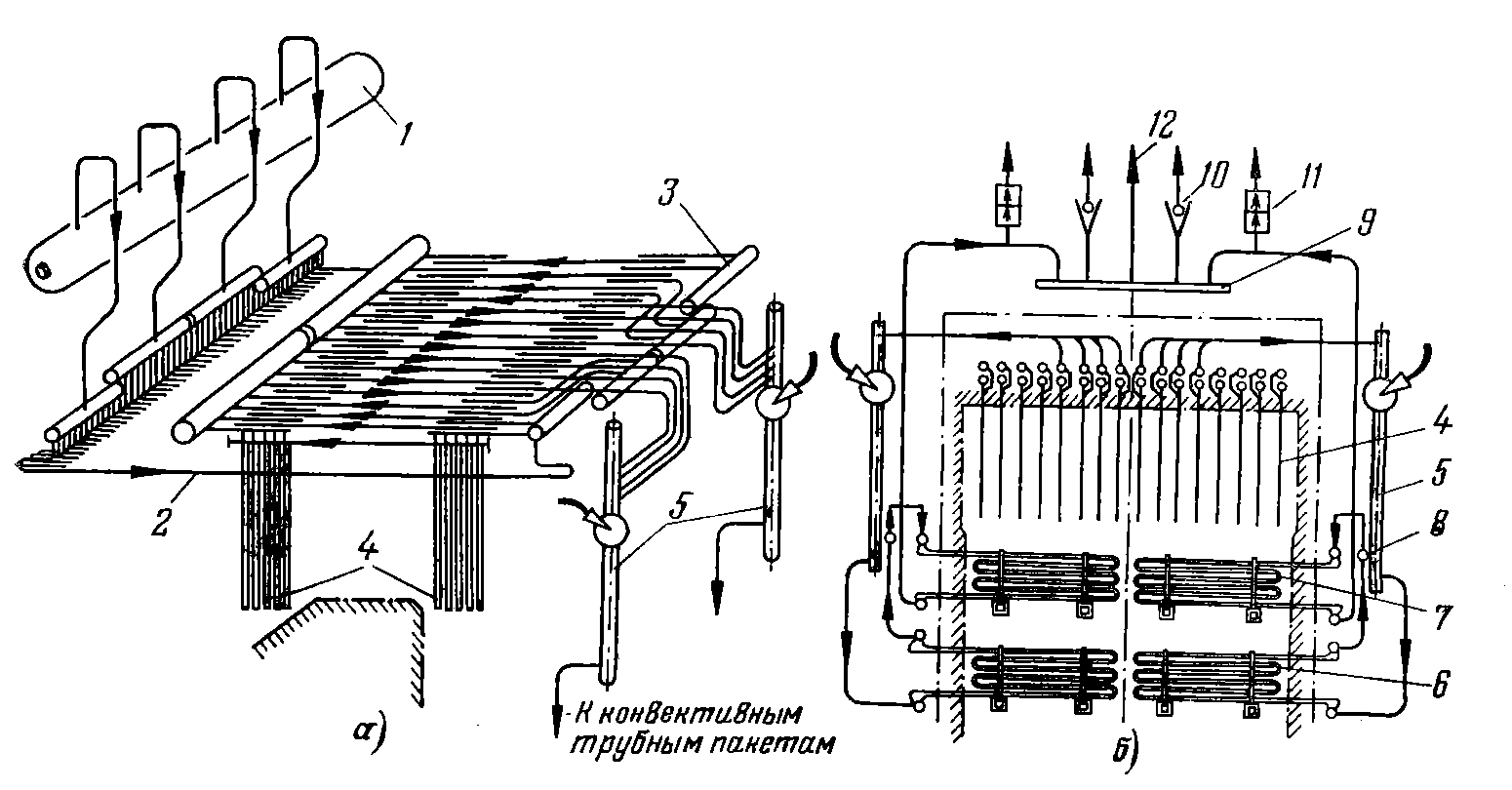

Рисунок 4. Схема пароперегревателя котла ТГМ-151-Б: а – схема потолочных панелей и ширм, б – схема конвективных трубных пакетов, 1 – барабан, 2 – потолочные трубные панели (условно показана лишь одна из труб), 3 – промежуточный коллектор между потолочными панелями и ширмами, 4 – ширма, 5 – вертикальный пароохладитель, 6 и 7 – соответственно нижние и верхние конвективные трубные пакеты, 8 – горизонтальный пароохладитель, 9 – паросборный коллектор, 10 – предохранительный клапан, 11 – воздушник, 12 – выход перегретого пара. [5]

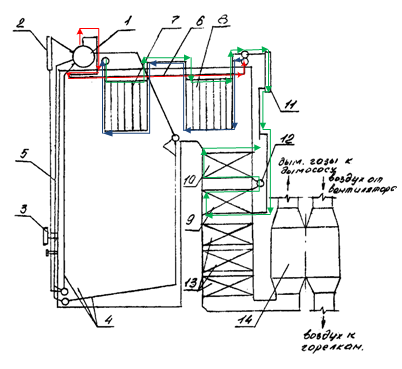

Рисунок 5. Двухпоточная схема движения пара по пароперегревателю в котлах с естественной циркуляции.
