Завдання до лабораторної роботи
Завдання до лабораторної роботи полягає у вивченні принципів роботи модуля рядкової розгортки, проходження радіосигналу по головних ланках блоку і його обробки.
Виділити окремі функціональні вузли в модулі МР-3 відповідно до зображеної схеми електричної принципової. Пояснити призначення і принцип роботи цих вузлів.
За допомогою вимірювальних приладів зняти основні характеристики модуля МР-3 в контрольних точках відповідно до схеми електричної принципової.
Порівняти отримані результати з ідеалізованими характеристиками.
Зробити висновки.
Зміст звіту
Звіт про виконану роботу оформляється на аркушах формату А4.
Звіт має містити титульну сторінку, тему роботи, мету, короткі теоретичні відомості про принцип побудови і роботи МР-3.
Схема електрична принципова блоку МР-3.
Графіки основних характеристик модуля МР-3 в контрольних точках.
Висновки.
Контрольні питання
Призначення модуля рядкової розгортки.
Які вторинні напруги формує модуль МР-3?
Які спотворення зображення має усувати модуль рядкової розгортки? Чому?
Пояснити особливості проходження сигналів через модуль рядкової розгортки.
Призначення субмодуля корекції растра СКР-2.
Пояснити особливості роботи вихідного каскаду рядкової розгортки.
Назвати основні елементи модуля рядкової розгортки та їх призначення.
Лабораторна робота №6 дослідження кадрової розгортки телевізійного приймача
Мета роботи: дослідити принцип роботи модуля кадрової розгортки та зняти його основні характеристики в контрольних точках.
Теоретичні відомості
Модуль кадрової розгортки телевізора формує пилкоподібний струм, що відхиляє по вертикалі електронні промені кінескопа і ряд імпульсних напруг, що використовуються в каналах сигналів яскравості і кольоровості.
У телевізорах 3УСКТ застосовуються три модифікації модулів кадрової розгортки: МК-1-1, МК-1-2, МК-31, розроблені за однією структурною схемою та які відрізняються схемною реалізацією окремих вузлів і елементною базою.
Модуль МК-1-1 набув переважного поширення в телевізорах з кінескопами, що мають кут відхилення 90° і розмір екрану по діагоналі 51 см і 61 см, МК-1-2 – в телевізорах з кінескопами, що мають кут відхилення 110° і розмір екрану по діагоналі 67 см. Модуль МК-31 відрізняється від модулів МК-1-1 і МК-1-2 більшою мірою інтеграції, тому що в ньому використовується інтегральна мікросхема типу К174ГЛ2. На рисунку 6.1 показана конструкція модуля МК-1-1.

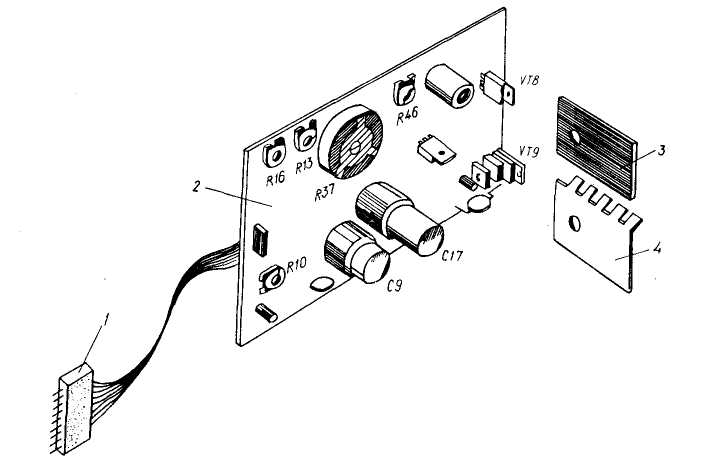

Рисунок 6.1 – Конструкція модуля МК-1-1:
1 – з'єднувач X1 (A3): 2 – плата модуля; 3, 4 – радіатори вихідних транзисторів VT8 і VT9 відповідно
Модуль кадрової розгортки, схема електрична принципова якого зображена на рисунку 6.2, складається із задаючого генератора, диференційного, попереднього і вихідного підсилювачів, генераторів імпульсів зворотного ходу і імпульсів гасіння.
Конструктивно модуль є закінченим вузлом, виконаним у вигляді друкованої плати, на якій встановлені всі радіоелементи і радіатори для вихідних транзисторів.
Задаючий генератор і диференціальний підсилювач.
Задаючий генератор виконаний на транзисторах VT1, VT2 різної провідності з послідовним живленням по схемі генератора напруги, що лінійно змінюється. При включенні телевізора обидва транзистори відкриваються і утворюють двокаскадний підсилювач, в якому вихід одного каскаду з'єднаний з входом іншого через конденсатори С2 і С4. В результаті позитивного зворотного зв'язку виникає лавиноподібний процес і обидва транзистори переходять в режим глибокого насичення, а конденсатори С2 і С4 заряджаються через транзистори і діод VD1.
Конденсатор С2 заряджається по ланцюгу: джерело напруги +12В, резистор R9, діод VD1, перехід «емітер–база» транзистора VT1, конденсатор С2, перехід «колектор–емітер» транзистора VT2, (резистор R54) і корпус. Зарядка конденсатора С4 відбувається по наступному ланцюгу: джерело напруги +12В, резистор R9, діод VD1, перехід «емітер–колектор» транзистора VT1, конденсатор С4, перехід «база–емітер» транзистора VT2, (резистор R54) і корпус. Резистор R4 виконує функції загального колекторного навантаження транзисторів. Проміжок часу, поки транзистори знаходяться в режимі насичення, відповідає часу зворотного ходу кадрової розгортки.
Після закінчення зарядки конденсаторів транзистор VT1 закривається позитивною напругою на конденсаторі С2, а транзистор VT2 переходить в режим підсилення.
Пилкоподібна напруга прямого ходу розгортки формується в результаті розрядки конденсатора С4 по ланцюгу: верхня (по схемі) обкладка конденсатора С4, резистор R4, перехід «колектор–емітер» транзистора VT2, (резистор R54), корпус, джерело живлення, резистор R8 і нижня (по схемі) обкладка конденсатора С4. Одночасно відбувається розрядка конденсатора С2 через резистор R3 до моменту відкриття транзистора VT1, і процес знову повторюється.
Синхронізація
генератора здійснюється кадровими
синхроімпульсами позитивної полярності.
Вони поступають на емітер транзистора
VT1 з контакту 7 з'єднувача X1 (A3) через
ланцюг R1C1 до закінчення процесу формування
прямого ходу. В результаті транзистор
відкривається і задаючий генератор
примусово
переходить в режим формування імпульсу
зворотного ходу, що і забезпечує
синхронізацію кадрової розгортки.
|

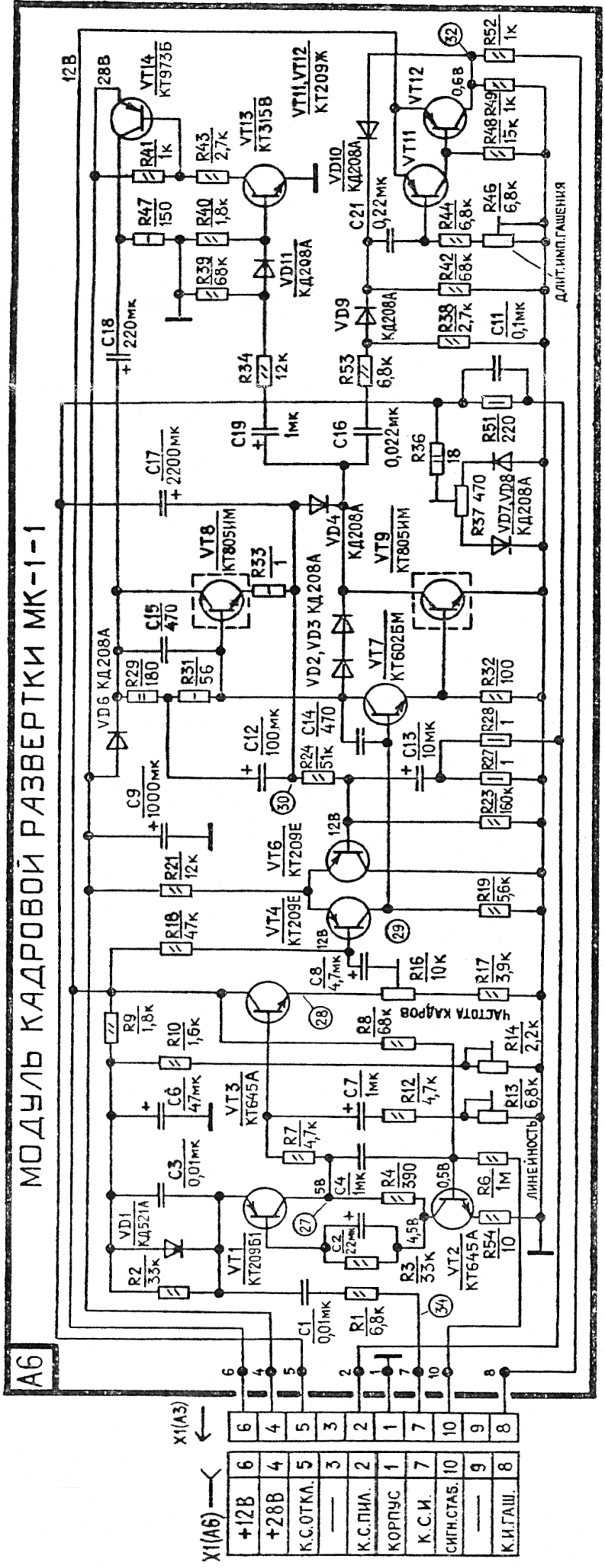

Рисунок 6.2 – Схема електрична принципова модуля кадрової розгортки |
Частоту коливань задаючого генератора регулюють зміною напруги живлення (за допомогою підстроєчного резистора R14). Для стабілізації розміру зображення по вертикалі при зміні струму променів кінескопа з контакту 10 з'єднувача X1 (A3) МР-3 через резистор R6 на базу транзистора VT2 поступає негативна напруга. Під впливом цієї напруги змінюється розмах пилкоподібних імпульсів і здійснюється стабілізація розміру кадру по вертикалі.
Пилкоподібна напруга з конденсатора С4 через резистор R7 поступає на базу емітерного повторювача, зібраного на транзисторі VT3. У ланцюг емітера транзистора VT3 включений дільник, утворений резисторами (R11,) R16, R17. Необхідна амплітуда пилкоподібної напруги встановлюється підстроєчним резистором R16, а лінійність у верхній частині зображення коректується підстроєчним резистором R13.
Диференціальний підсилювач зібраний на транзисторах VT4, VT6 із загальним емітерним навантаженням резистором R21. Пилкоподібна напруга через конденсатор С8 подається на базу транзистора VT4. З резистора R19, який є колекторним навантаженням транзистора VT4, пилкоподібна напруга подається на базу транзистора VT7.
Для створення негативного зворотного зв'язку за змінним струмом пилкоподібна напруга через конденсатор С12 подається на базу транзистора VT6. Ця напруга, пропорційна пилкоподібному струму в кадрових відхиляючих котушках, знаходиться в протифазі з напругою на базі транзистора VT4. Внаслідок цього при збільшенні струму через кадрові котушки зменшується підсилення диференційного підсилювача і стабілізується розмір кадру. Негативний зворотний зв'язок по постійному струму здійснюється подачею напруги на базу транзистора VT6 через резистор R29, що підвищує стабільність режиму роботи вихідного каскаду.
Попередній і вихідний підсилювачі.
Попередній підсилювач на транзисторі VT7 виконаний по схемі з розділеним навантаженням, яке складається з резистора R32 у емітерному ланцюзі і резисторів R31, R29 – в колекторній. Для зменшення тривалості зворотного ходу кадрової розгортки з вихідного каскаду в точку з'єднання резисторів R31 і R29 через конденсатор С12 подається напруга позитивного зворотного зв'язку. З навантажень в емітерному і колекторному ланцюгах транзистора VT7 напруги в протифазі надходять на бази транзисторів VT8, VT9, на яких зібраний вихідний каскад по двотактній безтрансформаторній схемі.
Транзистори VT8, VT9 включені послідовно через діод VD4, резистор R33 і працюють по черзі. У першій половині прямого ходу (від верху екрану до його середини) транзистор VT8 відкритий і пропускає струм у відхиляючі котушки по ланцюгу: джерело напруги +28 В, діод VD6, перехід «колектор – емітер» транзистора VT8, резистор R33, конденсатор С17, контакт 5 з'єднувача X1 (A3), кадрові відхиляючі котушки (А5), контакт 2 з'єднувачі X1 (A3), резистори R28, R27 і корпус. За рахунок протікаючого струму відбувається зарядка конденсатора С17. Струм транзистора VT8 поступово зменшується, і до моменту, відповідного середині екрану, транзистор закривається, а транзистор VT9 відкривається.
У другій половині прямого ходу струм| відхиляючих котушок протікає через відкритий транзистор VT9. При цьому струм поступово збільшується від нуля (у середині екрану) до максимуму (внизу екрану) і протікає по ланцюгу: плюсове обкладання конденсатора С17, діод VD4, перехід «колектор – емітер» транзистора VT9, корпус, резистори R27, R28, контакт 2 з'єднувача X1 (A3), кадрові відхиляють котушки (А5), контакт 5 з’єднувача X1 (A3) і мінусова обкладка конденсатора С17. За рахунок розрядного струму конденсатора С17 створюється падіння напруги на діоді VD4, яке забезпечує додаткове закривання транзистора VT8 під час другої половини прямого ходу розгортки. Діоди VD2 і VD3 служать для створення початкової закриваючої напруги зсуву цього транзистора, а спільно з резистором R33 забезпечують термостабілізацію каскаду.
При використанні кінескопа з дельтаподібним розташуванням електронних пушок послідовно з кадровими відхиляючими котушками включаються обмотка коректуючого трансформатора ТК1 (вивід 1,б) і резистор R24. Крім того, з контакту 5 з'єднувача X1 (A3) модуля МК-1-1 на блок зведення БС-21 знімається пилкоподібна напруга кадрової частоти.
Для забезпечення лінійності формування пилкоподібного струму в кадрових відхиляючих котушках до ним слід прикладати напругу, що містить не тільки пилкоподібну, але і параболічну складові. Формування такої напруги здійснюється негативним зворотним зв'язком по змінному струму. Напруга зворотного зв'язку знімається з резистора R27 і через ланцюг C13R26 подається на базу транзистора VT6. Для підвищення стабільності роботи підсилювачів (VT4, VT6, VT7, VT8, VT9) застосовується негативний зворотний зв'язок по постійному струму. Вона здійснюється подачею на базу транзистора VT6 напруги з дільника R23, R24, підключеного до емітера транзистора VT8 через резистор R33.
Центрування зображення по вертикалі. Схема виконана на діодах VD7, VD8 і підстроєчному резисторі R37, який підключений через резистор R36 і контакт 5 з'єднувача X1 (A3) до кадрових відхиляючих котушок (А5). Змінюючи підстроєчним резистором R37 значення і напрям постійної складової додаткового струму в кадрових відхиляючих котушках, забезпечують центровку зображення по вертикалі.
Генератор імпульсів зворотного ходу.
Для забезпечення необхідної тривалості зворотного ходу кадрової розгортки на транзистор VT8 подається підвищена напруга живлення від генератора, виконаного на транзисторах VT13 – VT15. Під час прямого ходу кадрової розгортки транзистор VT13 відкритий, оскільки на нього поступає напруга з дільника R39R41. Транзистори VT14, VT15 закриті в результаті падіння напруги на резисторі R43. У цей період розгортки конденсатор С18 заряджається від джерела напруги +28В через діод VD6 і резистор R47 на корпус.
Під час зворотного ходу кадрової розгортки, коли закривається транзистор VT9 і відкривається транзистор VT8, позитивний імпульс, що поступає через ланцюг R34C19, закриває транзистор VT13. Це приводить до відкриття транзисторів VT14 і VT15. Тепер до вихідного каскаду прикладено напругу, рівну сумі напруг на конденсаторі С18 і джерелі +28 В. Це напруга складає близько 50 В. В результаті закривається діод VD6 і напруга на колекторі транзистора VT8 збільшується приблизно вдвічі, відповідно зменшується тривалість імпульсів зворотного ходу.
Формувач імпульсів гасіння.
Каскад формування імпульсів гасіння зворотного ходу кадрової розгортки зібраний на транзисторах VT11, VT12 по схемі одновібратора. Одновібратор запускається імпульсами зворотного ходу, які з колекторного ланцюга транзистора VT9 через формуючий ланцюг C16R38VD9R42 і конденсатор С21 поступають на базу транзистора VT11 і закривають його. В результаті відкривається транзистор VT12. Зв'язок між колектором транзистора VT12 і базою транзистора VT11 здійснюється через діод VD10 і конденсатор С21. На колекторі транзистора VT12 формуються прямокутні позитивні імпульси, тривалість яких можна регулювати підстроєчним резистором R46. Ці імпульси поступають на схему гасіння зворотного ходу рядкової і кадрової розгорток, розташовану в модулі кольоровості.
