Часть 1. Производство земляных работ.

1.1 Подготовительные работы

Подготовительные работы, выполняемые подрядчиком или по его поручению — субподрядными организациями: расчистка территории, отведенной под застройку, включая снос строений, подлежащих ликвидации, вырубку при необходимости деревьев и кустарника с корчевкой пней или пересадку зеленых насаждений, первоочередную вертикальную планировку строительной площадки с организацией водоотвода; разборка и снос сооружений, подлежащих ликвидации; перекладка в целях временного использования для нужд строительства существующих сетей и трубопроводов и переоборудование или приспособление в этих целях существующих строений; размещение на строительной площадке (с подготовкой оснований) инвентарных мобильных зданий подсобно-производственного, складского, служебного и санитарно-бытового назначения, строительство титульных временных зданий и сооружений, временных сетей и трубопроводов водоснабжения, канализации, тепло- и энергоснабжения и связи, рельсовых, автомобильных и пешеходных дорог, а также выполнение защитных и сигнальных ограждений строительной площадки или отдельных ее участков; развитие производственной базы строительной организации возведение временных жилых поселков строителей с помещениями и устройствами первичного бытового обслуживания.

Подготовительные работы, выполняемые заказчиком или по особому соглашению с заказчиком — другими организациями, в том числе подрядчиком: переселение граждан из жилых домов, расположенных на строительной площадке, но подлежащих сносу или реконструкции; закрепление на местности знаками пунктов геодезической разбивочной основы для строительства объекта; перебазирование из зданий и сооружений, подлежащих сносу или реконструкции, оборудования, пригодного для дальнейшего использования заказчиком на других предприятиях, а также подготовка объектных складов к приемке нового оборудования, предусмотренного проектом.

1.2 Определение объемов земляных работ

Определение линейных размеров котлована

Линейные размеры котлована определяются по сетке колонн и габаритам здания в плане с учетом заданной схемы расположения и размеров фундаментов под несущие конструкции

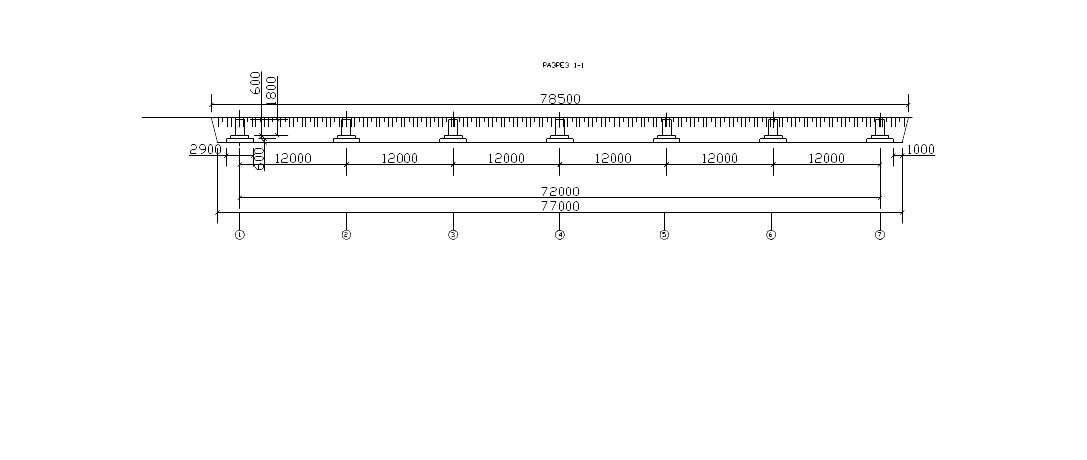

1 – план расположения фундаментов; 2 – разрез 1-1; 3 – разрез 2-2

Рисунок 1.1 – Схема котлована

1. Определяем длину котлована по низу:

А_н = 12N + 2 + a₁

А_н = 12*6+2+3 = 77м

H_к = 0.6 + 0.6 +1.8 = 3м

Определим длину котлована по верху:

А_в = А_н + 2x = А_н + 2 H_к m

Для глины ( глубина до 3.0м) уклон 1 : 0,25 => m = 0,25

А_в = 77 + 2*3*0,25= 78,5 м

m = 0,25 => α = 76⁰

2. Определяем ширину котлована по низу:

B_н = 24 + 18 + 18 + 12 + 2 + b₁ = 24 + 18 + 18 + 12 + 2 + 2 = 76

Определим ширину котлована по верху:

B_в = B_н + 2x = B_н + 2 H_к m

B_в = 76 + 2*3*1 = 77,5м

3. Определяем площадь растительного грунта, подлежащего

срезке бульдозером.

S = (А_в + 2,5)*( B_в + 2,5)

S = (78,5+2,5)*(77,5+2,5) = 6480,00 м²

4. Определяем объем грунта, подлежащий обработке экскаватором.

Vэкс ={(H_к- h)*[ А_н B_н + A_в B_в +( А_н + А_в)*( B_н + B_в)]}/6, h=0.1-0.15м

Vэкс ={(3,15-0,15)*[ 77*76 + 78,5*77,5 +( 77 + 78,5)*( 76 + 77)]}/6=17902,5 м³

5. Определяем площадь грунта, подлежащую планировке бульдозером

( планировка дна котлована)

S_б = A_н B_н =77*76 = 5852 м²

6. Определяем объем грунта, подлежащий обработке вручную

( зачистка дна котлована под каждый стакан фундамента)

V=0.1 a₁b₁n_ф 1.1=0.1*3*2*(5*7)*1.1=23,1 м³

6. Определяем объем грунта, подлежащего обратной засыпке бульдозером. Vэкс-(Ан*Вн*Нк)=17902,5-(77*76*3,15)=346,5м³

7. Определяем размеры пандуса. Принимаем двухстороннее движение ТС, следовательно ширина пандуса 6м, угол подъема 13̊. l=H_к/tg(α)=12.2 м.

Определяем объем грунта разрабатываемого под пандус V=3.15*12.2*3=153м³
