Министерство образования и науки

Российской Федерации

Федеральное агентство по образованию

ГОУ ВПО АлтГТУ им. И. И. Ползунова

Кафедра «Теплогазоснабжение и вентиляция»

Лабораторная работа №2

по курсу «Теплогазоснабжение и вентиляция»

«Определение профилей скоростей двух воздухораспределителей вентиляционной системы»

ОТЧЕТ

ЛР 270114.02.000 ОТ

Выполнил

студент ПЗ-91 Д. Жаров

Проверил

доцент кафедры ТГВ М. Хлутчин

Работа принята с оценкой __________________

Барнаул 2012

Содержание:

У 2

1 Цель лабораторной работы 3

2 Основные теоретические положения 3

3 Описание установки и методики измерения 5

4 Протокол измерений 6

5 Вывод 8

Список литературы 8

АлтГту, стф, гр. Пз-91 у

1. Цель лабораторной работы

Целью данной лабораторной работы является ознакомление с различными приборами для измерения скорости воздушного потока, и с помощью одного из приборов определить профили скоростей двух воздухораспределителей вентиляционной системы разных видов.

2. Основные теоретические положения

Назначением вентиляционной системы является создание воздушной среды, удовлетворяющей требованиям санитарно- гигиенических условий и условий производства путем воздухообмена, при котором загрязненный или влажный воздух заменяется свежим.

Аэродинамический тракт предназначен для подачи воздуха в помещение через выпуски двух конструкций( на данной установке) -типа ВП –для вентиляции застойных зон и зон с точечными источниками тепловыделения и загрязнения; и типа ВПЭП –для подачи воздуха на рабочие места с созданием «воздушного душа.»

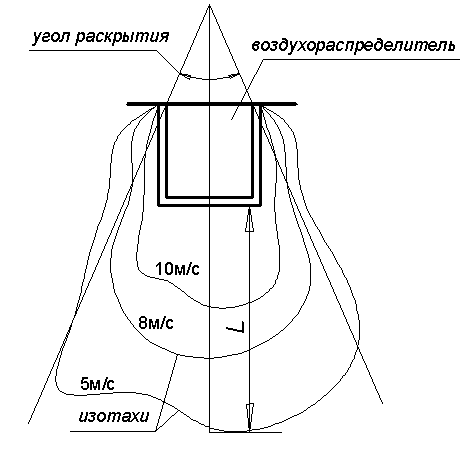

На рисунке условно показано распределение скоростей воздухораспределителя типа ВП.Струя воздуха, выходящая из воздухораспределителя характеризуется дальнобойность Lи углом раскрытия α..

Рисунок 2.1 – Струя на выходе из воздухораспределителя

Для определения профилей скоростей воздухораспределителей вентиляционной системы существуют различные по конструкции приборы для измерения скорости воздушного потока- анемометры.

Анемометр крыльчатыйАСО-3 ГОСТ 6376-74 предназначен для измерения средней скорости направленного воздушного потока в промышленных условиях. Диапазон измерения скоростей потока от 0,3 до 5 м/с. Чувствительность прибора не более 0,2 м/с. Предел допускаемой погрешности не более (0,1-0,05V), гдеV-измеряемая средняя скорость. Анемометр в качестве чувствительного элемента имеет воздушную лопастную крыльчатку, в качестве вторичного прибора- счетчик оборотов.

Вращение ветроприемника с помощью червячной передачи передается трубчатому редуктору счетного механизма. Счетный механизм имеет три стрелы, циферблат имеет соответственно три шкалы единиц, сотен и тысяч. Ось крыльчатки следует ориентировать параллельно направлению скорости. Включение и выключение производится арретиром.

Анемометр устанавливают в воздушном потоке ветроприемником навстречу потоку и осью крыльчатки вдоль направления потока. Через 10- 15 сек. одновременно включают механизм анемометра и секундомер.

Анемометр держат в воздушном потоке 1-2 минут. После этого механизм и секундомер одновременно выключают, записывают конечное показание счетчика и время держания в секундах. Определяют число делений приходящихся на одну секунду.

Скорость потока определяют по градуированному графику, прилагаемому к анемометру. К анемометру прилагаются два графика, один из которых применяется при скорости потока до 1 м/с, второй при скоростях от 1 до 5 м/с.

Чашечный анемометр МС-13 ГОСТ 6376-74 также предназначен для измерения средней скорости воздушного потока в промышленных условиях и на метеорологических станциях. Диапазон измерения скорости потока от 1 до 20 м/с. Чувствительность прибора не более 0,8 м/с. Предел допускаемой погрешности не более ±(0,3÷0,05V) м/с, где V – измеряемая скорость.Ветроприемником анемометра служит четырехчашечная вертушка, насаженная на ось, вращающаяся в опорах. На нижнем конце оси нарезан червяк, связанный с редуктором, который передает движение счетному механизму. Счетный механизм имеет циферблат с тремя стрелками и три шкалы единиц, сотен и тысяч оборотов. Включение и выключение механизма производится арретиром. Ветроприемник анемометра защищен крестовиной из проволочных дужек, служащей также для крепления верхней опоры оси ветроприемника.

Перед измерением записывают показания по трем шкалам. В измеряемом воздушном потоке анемометр устанавливают вертикально и через 10-15 секунд одновременно включают арретир механизма анемометра и секундомер. Экспонирование анемометра в воздушном потоке производят в течение 1-2 минут. По истечении этого времени механизм и секундомер одновременно выключают и записывают показания по шкалам анемометра и время экспозиции в секундах. Разность между конечными и начальными показаниями количества оборотов делят на время экспозиции и определяют число делений шкалы, приходящееся на одну секунду.

Скорость ветра определяется по градуированному графику, прилагаемому к анемометру.

Анемометр цифровой переносной АП-1 ТУ 25 2664000-87 предназначен для измерения средней скорости направленного воздушного потока. Состоит из двух первичных преобразователей, цифрового измерительного прибора.

Первичный преобразователь АП-1-1.Диапазон измерений скоростей потока от 0.3 до 5 м/с. Чувствительность прибора не более 0.2 м/с. Предел допускаемой погрешности не более (0.1 – 0.05)*V м/с, где V – измеренная средняя скорость потока.

В качестве чувствительного элемента АП-1-1 имеет крыльчатыйветроприемник на полой оси и вращающийся на струне. Принцип работы чувствительного элемента анемометра заключается в преобразовании скорости воздушного потока, вращающего ветроприемник, в число импульсов. Ось крыльчатки следует ориентировать параллельно направлению вектора скорости, т. е. крыльчатку нужно ориентировать перпендикулярно направлению вектора скорости. Это обеспечивает правильность измерений, анемометр фиксирует максимальную скорость потока в данном месте.

Преобразователь АП-1-2 имеет чашечный ветроприемник, вращающийся на оси в двух подшипниках скольжения. Диапазон измерений от 1 до 20 м/с. Принцип работы аналогичен приемнику АП-1-1. Ось вращения следует ориентировать перпендикулярно вектору скорости, для фиксации максимальной скорости в данном месте.

Цифровой измерительный прибор выполнен в отдельном корпусе, в котором размещены плата преобразователя, аккумуляторная батарея, разъемы для подключения первичных измерительных преобразователей и зарядного устройства. На передней панели корпуса имеется окно со светофильтром для цифровых индикаторов, отверстия для индикаторов режима работы и выключатель напряжения питания. Задняя стенка съемная для замены аккумуляторов питания.

Режим работы анемометра циклический (измерения и индикация) и зависит от типа используемого первичного измерительного преобразователя. Режим измерения в зависимости от типа преобразователя АП-1-1 или АП-1-2 формируется длительностью 5 и 10 секунд соответственно. Режим индикации одинаков – 3 секунды.
