4.Задание для выполнения работы.

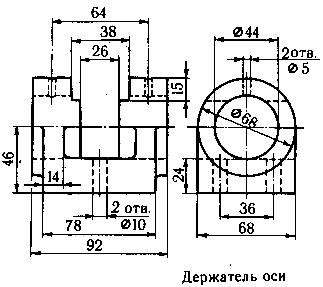

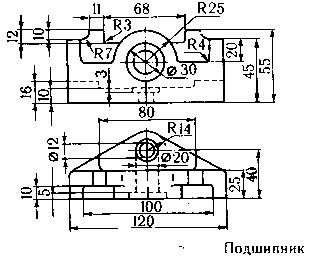

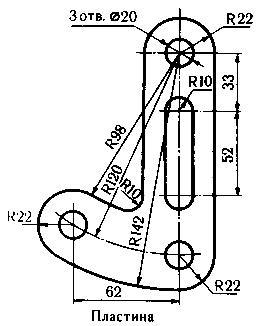

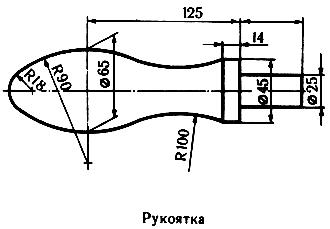

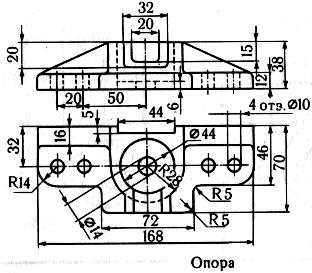

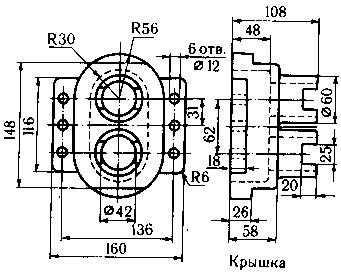

В соответствии с номером по журналу группы из таблицы 1 выбрать чертеж и выполнить его в среде Компас 3D в масштабе 1:1 (основной вид чертежа).
Таблица 1
Задания к лабораторной работе
Вариант |
Задание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.Содержание отчета.
Отчет должен содержать: цель и задачи; краткие теоретические сведения; последовательность создания эскиза, распечатка эскиза; выводы.
|
|
|
|
6.Контрольные вопросы.
Какие основные примитивы предоставляются пользователю среды Компас?
Как построить вспомогательную прямую, отрезок прямой, окружность?
Как удалять часть кривой, вспомогательные прямые?
Как сделать фаску, сопряжение?
7.Рекомендуемая литература.
Ганин Н.Б. Компас-3D V7. Самоучитель.− М.: ДМК Пресс, 2005.− 384 с.
