1. Принцип действия заданного электромеханического устройства.
Рис. 1. Упрощенная схема электромеханического устройства
1-магнитопровод;
2-якорь;
3-обмотки управления.
Упрощенная
схема устройства дана на рис. 1. Устройство
состоит из магнитопровода 1, якоря 2,
обмотки управления 3. Возвратная пружина,
а также упор, предназначенный для
обеспечения заданного значения начального
зазора, на схеме не показаны. При подаче
на обмотку управления постоянного
напряжения
через обмотку протекает ток
,
где
- электрическое сопротивление обмотки.
Под действием этого тока создается МДС
обмотки
,
в результате чего по закону полного
тока создается определенное магнитное
поле, характеризующееся напряженностью
.
Возникает индукция
,
которая создает магнитный поток
,
направление протекания которого показано
на рис. 1. При протекании магнитного
потока
в рабочем воздушном зазоре возникают
электромагнитные силы
взаимно притягивающие якорь и
магнитопровод. На рис.1. не показаны
потоки выпучивания и рассеяния.
Задание на типовой расчет и исходные данные.
Исходные данные
Конфигурация устройства соответствует рис. 2.
1.Угол
полюсного наконечника
.
2.Начальное
электромагнитное усилие
.
3.Максимальное
превышение температуры провода обмотки
управления
(для
проводов марки ПЭЛ и ПЭВ).
4.Температура
окружающей среды
.
5.Напряжение
питания (управления) обмотки управления
6.Начальный
рабочий зазор
7.Конечный
зазор
(предварительный выбор
).
8.Жесткость возвратной пружины

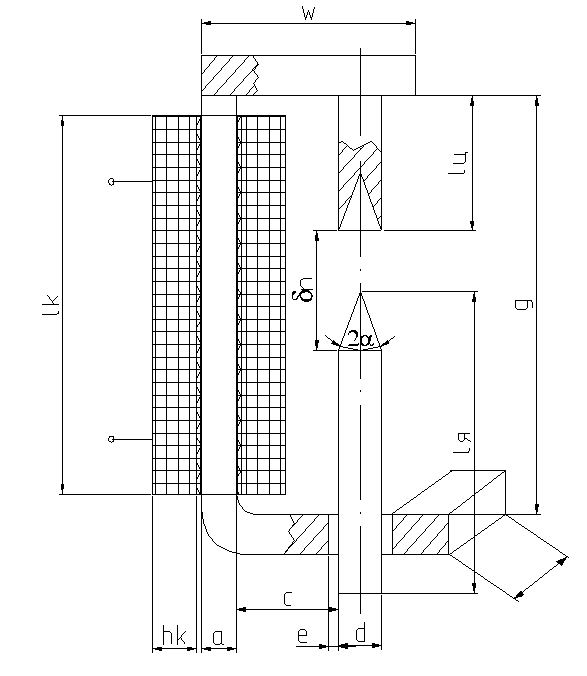

Рис. 2. Основные размеры электромеханического устройства
2.2. Задание
1. Ознакомиться с заданием, всесторонне осмыслить его и осознать всю
глубину и важность предстоящей работы.
2. Подобрать необходимую учебную, методическую и справочную
литературу.
3. Подсчитать конструктивный показатель Пк электромагнитного
устройства и по нему выбрать начальную индукцию Вн в рабочем зазоре (при δ = δн).
4. Выбрать материал магнитопровода.
5. Рассчитать и выбрать отношение lк/hк длины lк обмотки управления к
ее толщине hк.
6. Найти параметры обмотки управления (длину lк обмотки, её толщину
hк, марку и диаметр dc стандартного провода, а также число витков N).
7. Определить истинную температуру нагрева обмотки.
8. Подобрать конечный зазор δк устройства.
9. Выбрать все размеры ферромагнитных участков устройства.
10. Рассчитать тяговые Рэ(δ) характеристики при МДС Fcp, Fp
и Fотп и построить их на одном графике в одинаковых масштабах с
противодействующей характеристикой Рмх(δ).
11. Найти коэффициент возврата.
12. Вычислить времена срабатывания и отпускания устройства.
13. Сделать заключение и привести основные выводы по проделанной работе.
14. Дать полезные советы и рекомендации последующим поколениям
студентов, которым предстоит в будущем выполнять подобный расчёт.
