Последовательность выполнения работы и анализ результатов исследований
1. Разметить на грунтовом канале границы опытного участка, произвести его подготовку и установку модели отвала согласно указаниям пункта 2 лабораторной работы № 3.
2. Произвести поочередное зарезание грунта в процессе перемещения тележки при следующих углах резания: 45о, 75о и 90о.
3. С помощью измерительной аппаратуры найти средние отклонения, зафиксированные датчиком, и определить значения величин
усилия резания. Данные результатов опытов занести в табл. 6.
Таблица 6
Результаты опытов
Номер опыта |
Длина режущей кромки l, м |
Глубина резания h, м |
Площадь стружки F, м2 |
Угол резания δ, град |
Среднее отклонение Δср, мм |
Усилие резания Рр, Н |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
4. Определить для каждого из углов резания численные значения усилия резания грунта Рк, Н, отвалом по эмпирической формуле А.Н. Зеленина (формула 5).
5. Построить графики зависимости усилия резания Рк = f (δ) от величины угла резания δ.
6. Сравнить значения, полученные по формулам и экспериментально, провести их анализ и сделать выводы.
Лабораторная работа № 5
ИССЛЕДОВАНИЕ ВЛИЯНИЯ КОСОГО РЕЗАНИЯ
И УГЛА ЗАРЕЗАНИЯ НА СОПРОТИВЛЕНИЕ РЕЗАНИЮ
Ц е л ь р а б о т ы: изучить влияние изменения углов установки отвала в плане и вертикальной плоскости на величину усилия резания.
О б о р у д о в а н и е и и н с т р у м е н т ы: грунтовый канал с экспериментальным стендом, модель отвала, измерительная аппара-
тура, динамический плотномер, линейка, калькулятор.
Общие сведения
В процессе производства работ землеройно-транспортными машинами, у которых рабочим органом является отвал (бульдозер, автогрейдер), нередко имеется необходимость устанавливать его под различными углами в горизонтальной (боковое смещение грунта, перемешивание материалов) либо вертикальной (рытье канав, планировка
откосов) плоскости.
Угол захвата φ, или установки отвала в плане (рис. 10), выбирается исходя из требования смещения грунта поворотным отвалом в
сторону.

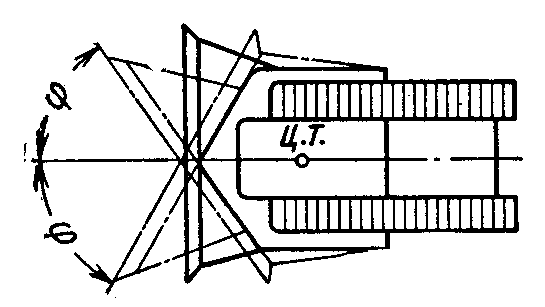

Рис. 10. Схема установки отвала в плане:
φ угол захвата
Практически установлено, что при углах захвата, превышающих 5560о, грунт плохо сдвигается в сторону. Применение оборудования с поворотным отвалом при данных углах захвата целесообразно только на некоторых специфических работах, таких, как сооружение террас, разработка выемок на косогорах и т. д. При производстве работ машинами в процессе непрерывного их движения вдоль фронта работ (при засыпке траншей, разравнивании валов и т. д.), когда требуется интенсивное перемещение грунта в сторону, угол захвата должен быть не больше 4550о.
С практической точки зрения угол зарезания или угол изменения положения отвала в вертикальной плоскости (рис. 11), облегчает производство работ на косогорах, позволяет улучшить качество планировочных работ, а также обеспечивает разработку более тяжелых грунтов ввиду того, что увеличение угла зарезания способствует луч-
шему заглублению отвала в грунт.

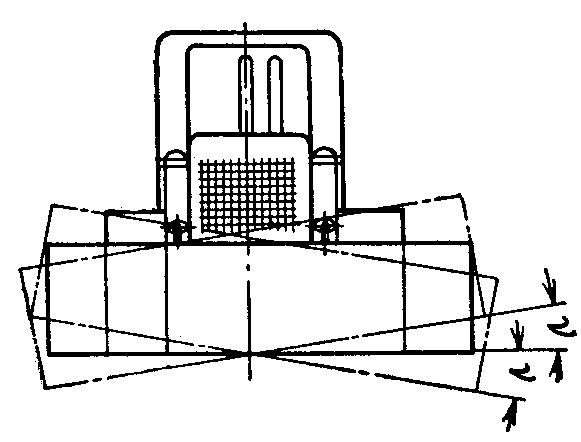

Рис. 11. Схема установки отвала в вертикальной плоскости:
угол зарезания
Рекомендуемый диапазон изменения угла зарезания при наличии специального механизма для его регулирования составляет от 0
до (612о), при отсутствии такого механизма до 5о.
