3. Содержание отчета и анализ результатов исследований

1. Дать краткое описание содержания работы.

2. По результатам отбора проб определить зерновой состав и

тип исследуемого грунта, данные занести в табл. 11.

Таблица 11

Зерновой состав грунта

Навеска, г	Содержание частиц, % по массе размером, мм										Наименование грунта по дорожной классификации
	Крупнее 7	7–5	5–3	3–2	2–1	1–0,5	0,5–0,25	0,25–0,05	0,05–0,005	 0,005
1	2	3	4	5	6	7	8	9	10	11	12

3. Определить прибором стандартного уплотнения значение оп-

тимальной влажности и максимальной плотности грунта.

4. Данные экспериментальных исследований процесса уплотнения грунта внести в табл. 12 и по их результатам построить график зависимости объемной плотности грунта от числа проходов δ_ф = f(n). По графику определить число проходов катка для значений коэффициента уплотнения 0,95; 0,98 и 1,0. Для сравнения экспериментальных

значений число проходов определяют по формуле 9.

Таблица 12

Результаты экспериментальных исследований

Номер Опыта	Номер прохода	Влажность грунта W1, %				Объемная плотность грунта δф, г/см3				Коэффициент Уплотнения грунта Ку=
		Проба 1	Проба 2	Проба 3	Среднее значение	Проба 1	Проба 2	Проба 3	Среднее значение
1	2	3	4	5	6	7	8	9	10	11

5. Провести анализ результатов и сделать выводы по работе.

Лабораторная работа № 8

ИССЛЕДОВАНИЕ ПРОЦЕССА УПЛОТНЕНИЯ ГРУНТА

ВИБРАЦИОННОЙ ПЛИТОЙ

Ц е л ь р а б о т ы: исследовать зависимость плотности грунта и показателей прочности от времени уплотнения.

О б о р у д о в а н и е и и н с т р у м е н т ы: грунтовый канал, лабораторная плита, ударник СоюздоНИИ, бюксы, термостат, режущее кольцо, технические весы, инструменты для строительства опыт-

ного участка.

1. Общие сведения

Вибрационная машина является источником колебательных движений отдельных частиц и агрегатов грунта, вызванных за счет кинематической энергии вибратора, получаемой от центробежной силы при вращении эксцентрика (дебаланса).

Виброуплотнение эффективно для малосвязных, разнозернистых грунтов.

Эффективность виброуплотнения зависит от ряда факторов, основными из которых являются правильно выбранные параметры вибратора. К ним относятся: масса колеблющихся частей; величина возмущающей силы; частота колебаний; размеры площади контакта вибратора с грунтом; влажность грунта должна находиться в пределах (1,1–1,2)W_о; вид грунта 7. Общий вид лабораторной вибрационной

плиты приведен на рис. 14.

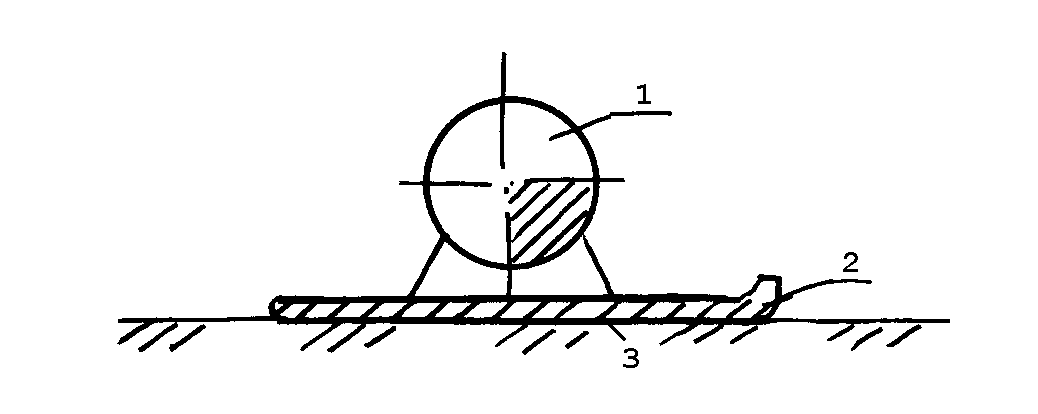

Рис. 14. Схема виброплиты:

1 – электродвигатель с дебалансом; 2 – стальная платформа; 3 – грунт

Необходимую продолжительность виброуплотнения t_в, мин, оп-ределяют по формуле

t_в = , (11)

где n – частота колебаний вибратора в минуту; с – необходимое количество циклов (для несвязных грунтов с = 1500–5000).

Величина контактных давлений σ, Н/см², под виброплитой опре-

деляется по формуле

σ , (12)

где k_пр – коэффициент превышения, зависящий от оптимального значения возмущающей силы; Р – возмущающая сила, Н; Q – масса виб-

росистемы, кг. Возмущающую силу Р, Н, определяют по выражению

Р = Gω²r, (13)

где G – масса дебаланса, Нс²/м; ω – угловая скорость, рад/с; r – расстояние от оси вращения до центра тяжести баланса, м.

Глубина виброуплотнения вибраторами малой мощности со-

ставляет до 0,2 м.
