2.5 Економія електричної енергії в дугових сталеплавильних печах
Основне призначення дугової сталеплавильної печі (ДСП) прямої дії - виплавка сталі з металевого брухту (скрапу).
С хема ввімкнення та основні елементи дсп.
1 – роз’єднувач; 2 - високовольтний автоматичний вимикач; 3 – дросель; 4 – високовольтний вимикач для шунтування дроселя; 5 – пічний трансформатор; 6 – шини низької напруги; 7 – гнучкі кабелі; 8 – трубчасті шини з водяним охолодженням; 9 – електроди; 10 – електродо-тримачі; 11 – дугова піч.

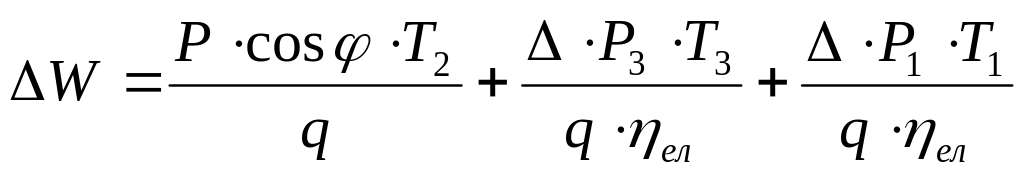

Питомі витрати електроенергії на виплавку 1 т сталі в ДСП:
,
де Р – підведена до трансформатора
потужність зі сторони високої напруги,
кВт;

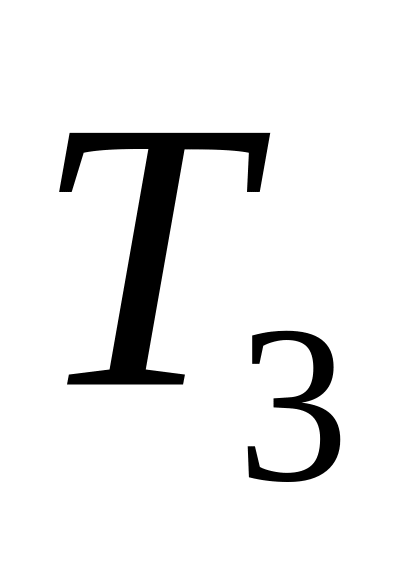

- простій: злив металу, очищення печі,
завантаження печі, г;
- період розплавлення металу, г;
- період кипіння та рафінування, г; q
– маса садки, т;
- потужність теплових втрат в період
простоїв, кВт;
- потужність теплових втрат в період
кипіння та рафінування, кВт;
,
- потужність дуги, кВт;
- втрати електричної потужності в
дроселі, трансформаторі, проводах,
електродах.
Загальні напрями енергозбереження в ДСП: зниження електричних та теплових втрат печі; підвищення маси садки та вдосконалення підготовки шихти; скорочення простоїв печі; оптимізація електричних та теплових режимів роботи печі.
Зниження електричних втрат
Величина електричних втрат залежить від правильного вибору та доцільності розміщення елементів установки, а саме:
Скорочення довжини шин та кабелів низької напруги (розміщення пічних трансформаторів поблизу печей);
Вибір по економічній щільності струму площі поперечного перерізу шин та кабелів;
Зменшення числа контактів в шинах низької напруги та зменшення їх опору;
Застосування електродів з низькими питомими опорами, а також ретельне з’єднання окремих кусків електродів;
Встановлення автоматичного керування пересуванням електродів, здатного значно зменшити величину та тривалість кидків струму, особливо в період плавки;
Мінімізація втрат в трансформаторах;
Зменшення реактивного опору пічної установки.
Оптимальна щільність струму. При збільшенні щільності струму від економічної збільшуються втрати електроенергії на виплавку сталі [5]. Економічна щільність струму для поперечних перерізів ряду електродів:
Діаметр, мм² |
Вугільні електроди |
Графітові електроди |
||
Щільність струму, А/мм² |
Струм, кА |
Щільність струму, А/мм² |
Струм, кА |
|
300 |
0,10 |
7,0 |
0,18 |
11,3-16,9 |
400 |
0,09 |
11,3 |
0,16 |
18,8-23,8 |
500 |
0,09 |
17,7 |
0,14 |
27,5-33,3 |
Економічна щільність струмів для вторинних струмопроводів:
- мідні шини з перерізом до 5000 мм² - 1,5-2 А / мм², більше 5000 мм² - 1-1,5 А / мм²;
- мідні гнучкі кабелі перерізом до 5000 мм² - 1,5-2 А / мм², більше 5000 мм² - 1-1,5 А / мм²;
- мідні труби з водяним охолодженням – 4-6 А / мм².
Втрати електроенергії визначаються при цьому:
,

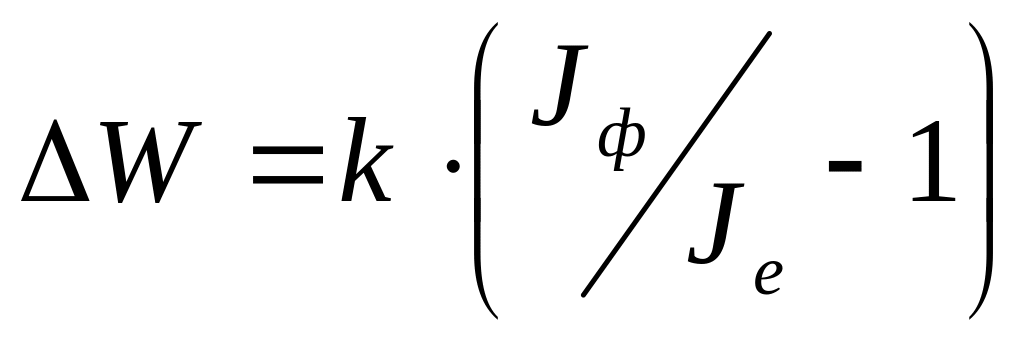

кВтг/т; де
- коефіцієнт збільшення втрат (від
25 до 45 [ ]);
- фактична щільність струму, А / мм²;
- економічна щільність струму А/мм².
Зменшення опору електричних контактів. Необхідно періодично перевіряти стан контактів. Опір контактів не повинен перевищувати опір цільного провідника більше ніж на 20%.
Збільшення
опору контакту веде до додаткових втрат
потужності, які визначаються за формулою:
,

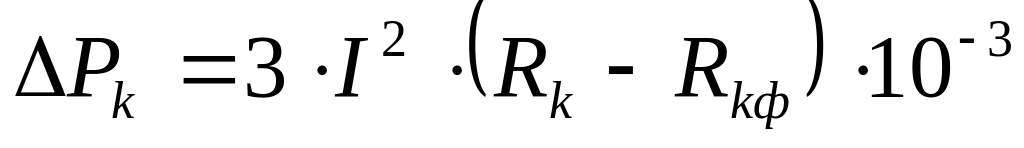

кВт; де I – струм, що
проходить через контакт, А;
- опір, що відповідає цільному провіднику,
Ом;

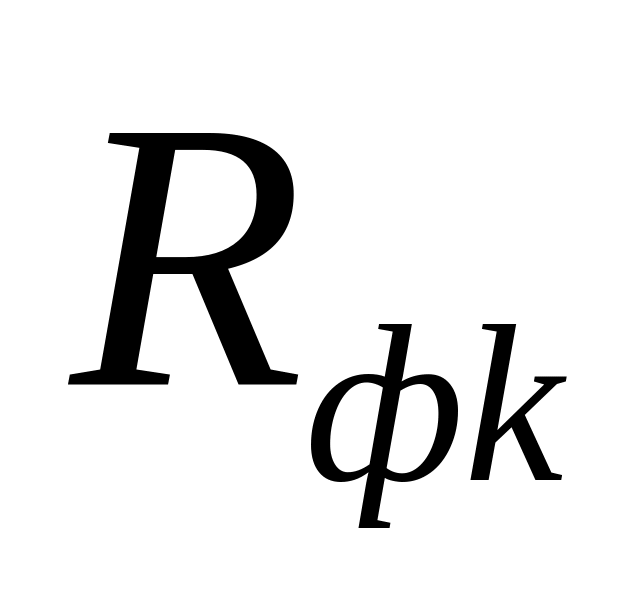

- фактичний опір контактів, Ом.
