Содержание отчета

1. Функциональная схема установки.

2. Осциллограммы, спектры и характеристики фильтров по всем пунктам задания.

3. Выводы по пунктам 2, 3 и 4.

Контрольные вопросы

1. Какой практический смысл в дискретизации аналоговых сигналов?

2. Сформулируйте теорему Котельникова.

3. При каких условиях теорема Котельникова гарантирует двойное преобразование сигналов (дискретизация и восстановление) без искажений?

4. Могут ли быть дискретизированы и затем восстановлены импульсы прямоугольной формы?

5. Каков алгоритм восстановления дискретизированного сигнала?

6. Какова роль ряда Котельникова в объяснении процесса восстановления сигнала?

7. Что такое базисная функция?

8. Какую функцию выполняет ФНЧ?

9. С какой целью в работе исследовались спектры исходного и дискретизированного сигналов?

10. Можно ли произвольно увеличивать или уменьшать промежуток времени Δt между отсчетами? К чему это может привести?

11. В чем отличие идеального и реального ФНЧ?

12. С чем связана необходимость корректировать значение частоты дискретизации?

13. Как вы представляете себе процесс дискретизации аналогового сигнала? Какие функциональные узлы для этого необходимы?

14. Все ли аналоговые сигналы могут быть:

• дискретизированы во времени;

• восстановлены после дискретизации.

15. Назовите причины, вызывающие искажения при восстановлении дискретизированных сигналов.

Рекомендуемая литература

1. Дмитриев В. Н., Зелинский М.М. Основы теории цепей. Конспекты лекций: – Астрахань: АГТУ, 2008. – С.83-106.

2. Карлащук В.И., Карлащук С.В. Электронная лаборатория на IBM PC. Том 1. Моделирование элементов аналоговых систем. - М.: СОЛОН-ПРЕСС, 2006. – С.85-180 с.

3. Теория электрической связи: Учебник для вузов/ под ред.

Д.Д. Кловского. – М.: Радио и связь, 1998. – С. 44-49.

Лабораторная работа № 7 Исследование спектров модулированных сигналов

Цель работы:

Изучение модулированных сигналов в цифровых системах связи для разных видов модуляции (манипуляции) - АМ, ЧМ, ФМ и ОФМ при периодических модулирующих сигналов

Решаемые задачи :

- получение аналогового сигнала s₄;

- исследование дискретизированного сигнала s₄ (k∆t);

- исследование цифрового сигнала с выхода АЦП;

- получение модулированного сигнала (вид модуляции – АМ).

Основные теоретические сведения

Схема работы и измерительная аппаратура

В работе используется универсальный лабораторный стенд со сменным блоком МОДУЛЯТОР - ДЕМОДУЛЯТОР. (При установке блока в стенд необходимо переключить несущие частоты для модулятора f₁ и f₂ на более низкие - 7,8 и 15,6 кГц. Так как ограниченная полоса спектроанализатора – F_max = 22 кГц).

На вход подаются цифровые сигналы от КОДЕРА - 1 (КОДЕР ИСТОЧНИКА), либо от аналого-цифрового преобразователя (АЦП), расположенного ниже КОДЕРА-1. Кнопочный переключатель ВИД МОДУЛЯЦИИ, расположенный над МОДУЛЯТОРОМ, устанавливает один из четырех видов модуляции. Каждое нажатие кнопки приводит к смене вида модуляции последовательно: “0” (когда модуляция не производится и выход модулятора соединён с его входом), АМ, ЧМ, ФМ, ОФМ, снова “0”, АМ … и т. д.

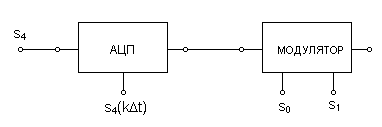

Два гнезда, расположенные ниже МОДУЛЯТОРА - s₁ и s₀ - позволяют изучать сигналы несущих частот, соответствующих выбранному виду модуляции (рис.7.1).

В качестве измерительных приборов используется двухлучевой осциллограф и ПК в режиме спектроанализатора.

Р исунок 7.1 – Исследуемая схема
