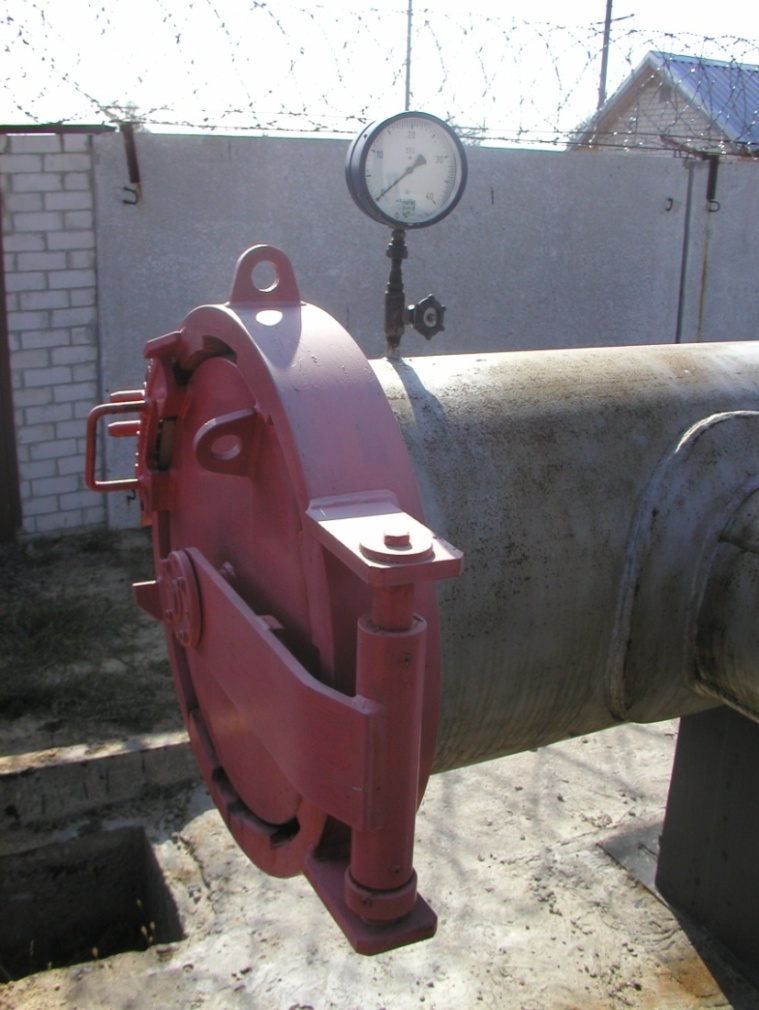

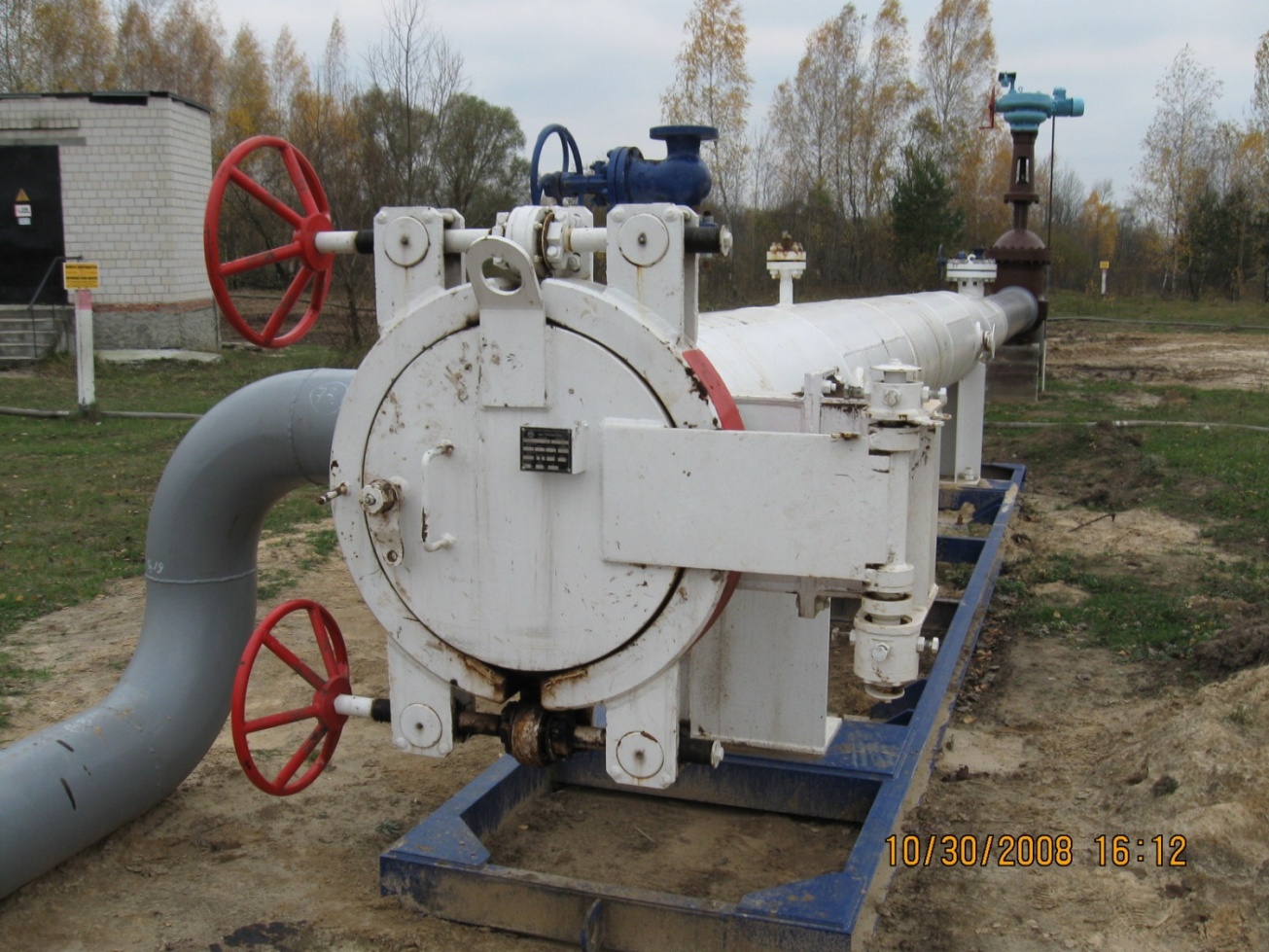

2.3. Концевые затворы
устройства, предназначенные для перекрытия свободных концов трубопроводов. На Используются трех типов: болтовой и быстрооткрывающиеся с разводным или поворотным механизмом запирания

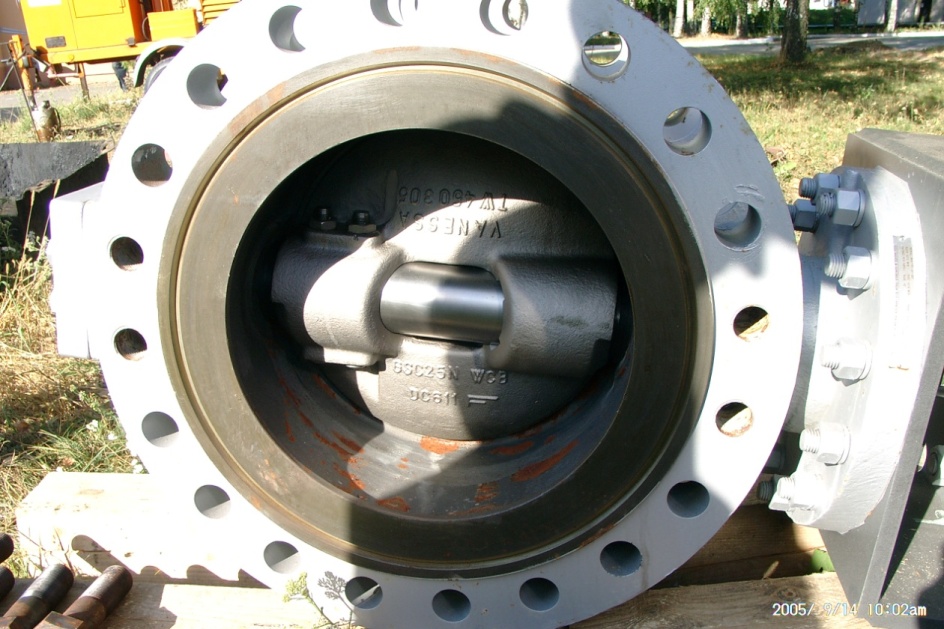

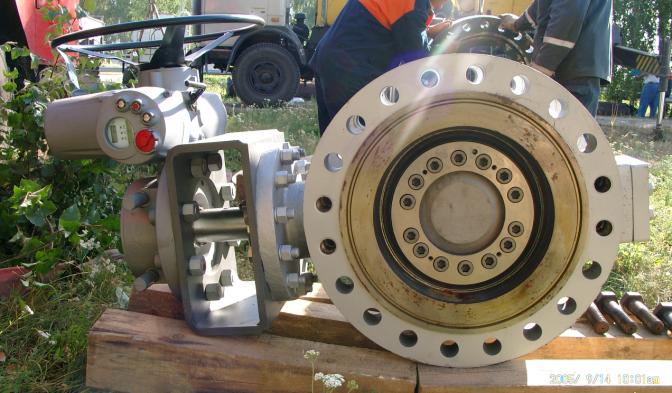

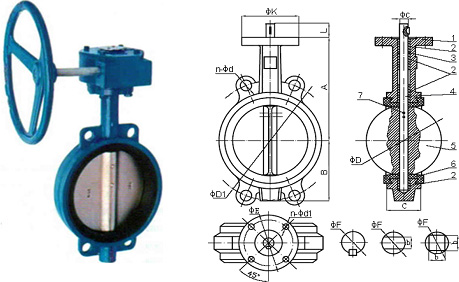

2.4. Дисковые поворотные затворы
– наиболее простой вид арматуры, имеющий минимальные размеры, габарит и вес.
Запорный элемент– диск диаметром, приблизительно равным внутреннему диаметру трубопровода. Затвор открывается и закрывается вращением диска вокруг оси, перпендикулярной (или почти перпендикулярной) оси трубопровода. Проточная часть корпуса затвора по форме близка к отрезку трубопровода. Благодаря простой геометрической форме корпуса и запорного элемента дисковые поворотные затворы просты по конструкции и невелики по габаритным размерам. В центральной части корпуса дискового затвора расположены подшипники вала, на котором вращается диск. В открытом положении диск размещается в центральной и периферийной частях корпуса, причем в качестве последней может быть использован трубопровод. Это позволяет выполнять дисковые затворы с очень малыми строительными длинами (наименьшими среди всех видов арматуры).
3. Предохранительная арматура

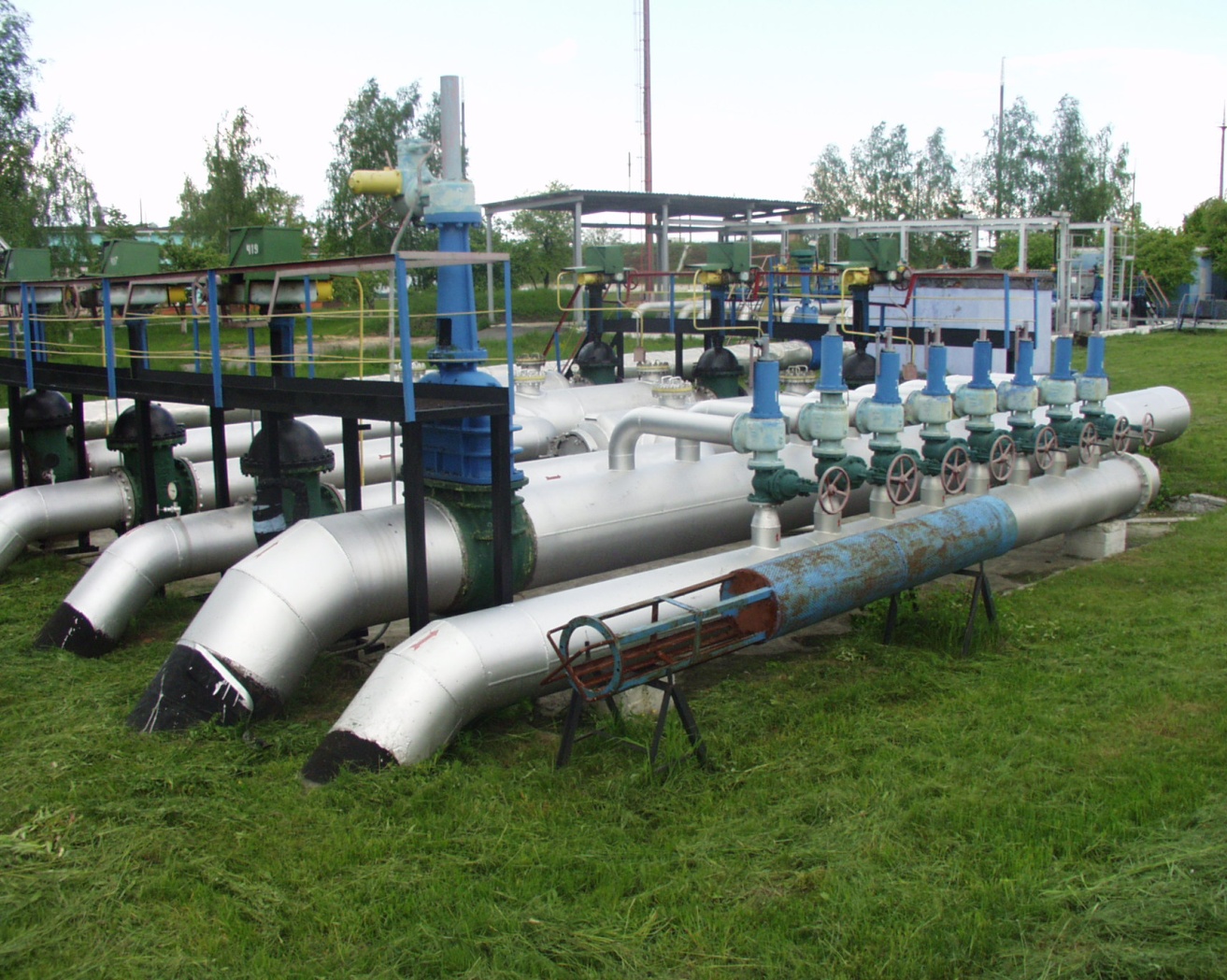

На площадочных сооружениях используются различные виды ПА, основные из них: обратный и предохранительные клапаны. На ЛЧ практически не применяется.
Обратный клапан – вид предохранительной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически.
|
Клапан предохранительный – вид защитной трубопроводной арматуры, предназначенный для недопущения повышения давления сверх установленного. на объектах МТ применяют мало и полноподъемные предохранительные клапаны закрытого типа, работающие по принципу сброса части жидкости из участка трубопровода с повышающимся давлением в специальный сборный коллектор.
.
4. Регулирующая арматура
Регуляторы давления - устройства для автоматического поддержания давления на требуемом уровне, их классифицируют по расходу:
больших расходов – регулирующие заслонки с условной пропускной способностью от 40 до 25 000 м3/ч (условные проходы от 50 до 1000 мм);
средних расходов – регулирующие клапаны с условной пропускной способностью от 2 до 5000 м3/ч (условные проходы от 10 до 300 мм);
малых расходов – регулирующие клапаны с условной пропускной способностью от 0,1 до 4,0 м3/ч (условные проходы от 6 до 25 мм);
микрорасходов – регулирующие клапаны с условной пропускной способностью 0,1 м3/ч и менее и условным проходом 10 мм и менее.
На НПС используются регулирующие заслонки для регулирования давления методом дросселирования.
Принцип действия - изменение пропускной способности трубы при повороте диска.
Типовая конструкция регулирующей заслонки с плоским диском и пневматическим мембранно-пружинным приводом показана на рис.
Основные узлы– корпус, внутри которого расположен поворотный диск, смонтированный па валу
Пропускная способность заслонки изменяется в результате поворота диска. Вал заслонки приводится в движение при помощи привода.
Для управления заслонкой при аварийном прекращении снабжения ее комплектуют ручным дублером.
