Підготовка до роботи

1. Визначити свій варіант системи перемикальних функцій (табл. 4. 6). Для цього необхідно одержати вісім молодших розрядів номера залікової книжки студента, поданого в двійковій системі числення ( ), а потім підставити в табл. 4. 6.

2. Виконати спільну мінімізацію заданих перемикальних функцій методом Квайна.

3. Виконати спільну мінімізацію заперечень заданих функцій методом Квайна.

4. Одержати операторні подання перемикальних функцій для їх реалізації у формі І-НЕ /І-НЕ і у формі І-НЕ / І. Можна використовувати елементи з будь-яким числом входів, але не більше чотирьох.

5. Побудувати комбінаційні схеми, що відповідають отриманим операторним формам.

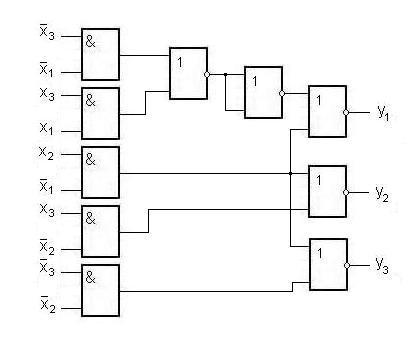

Рис. 4. 3. Комбінаційна схема системи функцій, побудована на

логічних елементах 2І, 2АБО-НЕ

Таблиця 4. 6

0 0 0 0	1	1	1
0 0 0 1	0	0	1
0 0 1 0	1	1	0
0 0 1 1	1	1	1
0 1 0 0	−	0	1
0 1 0 1	0	0	0
0 1 1 0	1	−	−
0 1 1 1	−	−	1
1 0 0 0	0
1 0 0 1	1	0
1 0 1 0	0	0
1 0 1 1		0	0
1 1 0 0		−	−
1 1 0 1			1
1 1 1 0	1
1 1 1 1	0	1	1
