Практична робота № 5
Тема. Ознайомлення з вимогами щодо виконання та оформлення структурних та функціональних схем
Мета: вивчення призначення та принципів креслення функціональних схем.
Теоретичні відомості
Схемі структурні визначають основні функціональні частини виробу, їх призначення і взаємозв'язки і служать для загального ознайомлення з виробом. На структурній схемі розкривається не принцип роботи окремих функціональних частин виробу, а тільки взаємодія між ними. Тому складові частини виробу зображають спрощено у вигляді прямокутників довільної форми. Допускається застосовувати умовні графічні позначення.
Графічна побудова схеми повинна давати найбільш наочне уявлення про послідовність взаємодії функціональних частин у виробі. На лініях взаємодії рекомендується стрілками (по ГОСТ 2.721-74) позначати напрями ходу процесів, що відбуваються у виробі.
На схемі повинні бути вказані найменування функціональних частин об'єкту, які, як правило, вписуються всередину прямокутника. Допускається для функціональної частини указувати скорочене або умовне найменування, яке в цьому випадку повинне бути пояснене на полі схеми. Приклад оформлення структурної схеми приведений на рисунку Г.1. додатку Г
На схемі допускається поміщати пояснюючі написи, діаграми, таблиці і т.д., що визначають послідовність процесів в часі, а також указувати параметри в характерних крапках (струми, напруга і т.д.), форми імпульсів і ін.
При великій кількості функціональних частин допускається замість найменувань і позначень проставляти порядкові номери (зверху вниз і зліва направо). В цьому випадку над основним написом поміщають таблицю, виконану за типом таблиці переліку елементів, в якій поміщають найменування (при необхідності — тип і позначення) складових частин. На рисунку Г.1 приведена схема структурна звуковідтворюючого пристрою. Основний напис зображений умовно. Функціональні групи на схемі виділені штрихпунктирной лінією. На основі структурної схеми розробляють інші типи схем — функціональну, принципову.
Схеми функціональні роз'яснюють певні процеси, що протікають в окремих функціональних ланцюгах виробу або у виробі в цілому. Цими схемами користуються Для вивчення принципів роботи виробу, а також при їх наладці, контролі, ремонті.
Функціональна схема в порівнянні із структурною детальніше розкриває функції окремих елементів і пристроїв (рисунок Г.2 додатку Г). Функціональні частини і зв'язки між ними на схемі зображають у вигляді умовних графічних позначень, встановлених відповідними Гостами ЕСКД. Окремі функціональні частини допускається зображати у вигляді прямокутників. Графічна побудова схеми повинна давати найбільш наочне уявлення про послідовність процесів, що ілюструються схемою. Елементи і пристрої на схемі можуть бути зображені суміщеним або рознесеним способом.
Для кожної функціональної групи, пристрою, елементу повинні бути вказані позначення, найменування і тип. Найменування не указують, якщо функціональна група або елемент зображені у вигляді умовного графічного позначення.
Функціональні схеми застосовуються, як правило, спільно з принциповими, тому буквено-цифрові позначення елементів і пристроїв на цих документах повинні бути однаковими. Перелік елементів в цьому випадку для функціональної схеми не розробляють, оскільки користуються даними принципової електричної схеми. Якщо функціональна схема розробляється самостійно (без принципової схеми), буквено-цифрові позначення привласнюють елементам і пристроям за загальними правилами, виконують перелік елементів, в якому для кожного елементу і пристрою указують тип і документ (ГОСТ, ТУ і ін.), на підставі якого вони застосовані.

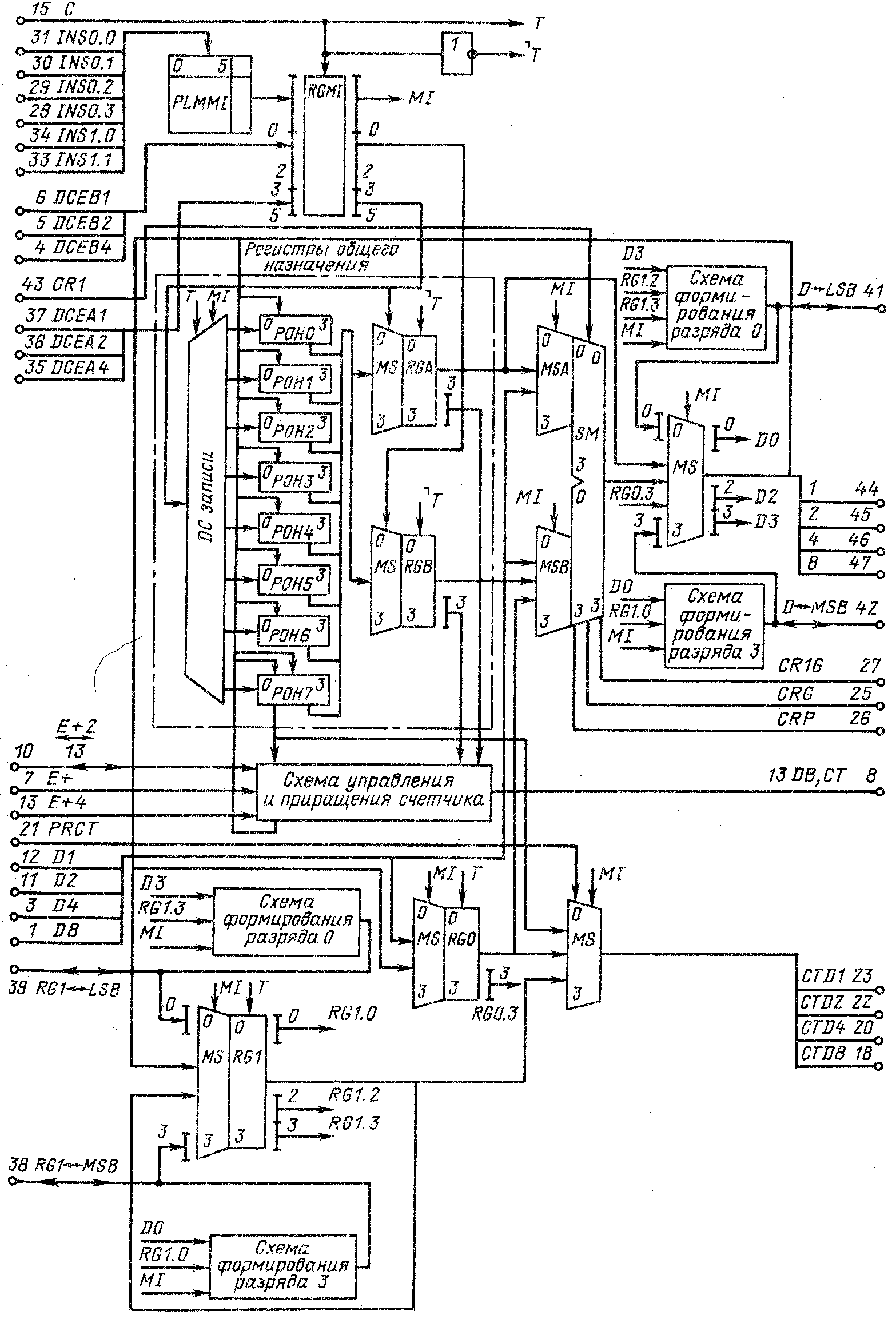

На функціональних схемах рекомендується указувати технічні характеристики функціональних частин (поряд з графічними позначеннями або на вільному полі схеми), діаграми і таблиці, параметри в характерних крапках. Приклад функціональної схеми привед на рисунку 5.1.
Рисунок 5.1 –
Функціональна схема БІС К582ІК1
ЗАВДАННЯ ДЛЯ САМОСТІЙНОЇ РОБОТИ
Скласти і накреслити функціональну схему згідно з завданням викладача використовуючи.
КОНТРОЛЬНІ ПИТАННЯ
У чому відмінність між структурною та функціональною схемами? Призначення функціональних схем.
В яких випадках не вказують найменування об’єктів на функціональній схемі?
Сумісно з якими схемами зазвичай застосовуються функціональні?
Правила буденно-цифрових позначень на функціональній схемі.
Чи є необхідним наведення технічних характеристик функціональних частин на функціональних схемах?
Призначення структурної схеми?
Згідно яких ГОСТів виконуються структурні схеми?
Які елементи на схемі виділяють штрих пунктирною лінією?
Що обов’язково вказується на структурній схемі?
Основою для чого слугує структурна схема?
