III. Расчет второго рода Проверочный тепловой расчет теплообменного аппарата.
Определяем фактическую тепловую мощность выбранного аппарата:
Вычислим приведенный
водяной эквивалент
:

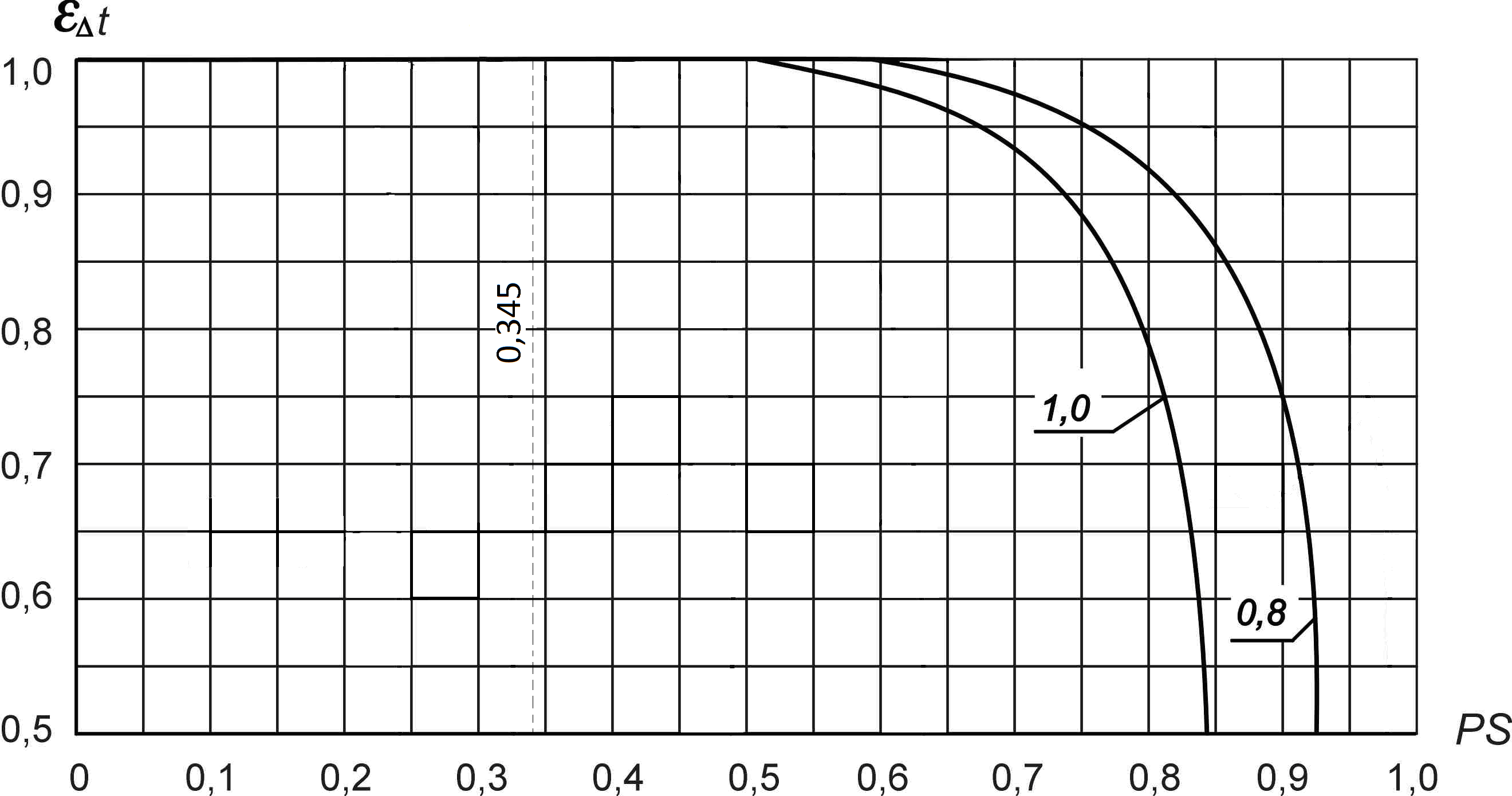

По приложению 1,
рисунок 1-3 выбираем
,
для PS = 0,47 и
R = 0,71
Таким образом Р = 1
Итак, тепловая мощность равна:
Определим действительные температуры теплоносителей на выходе теплообменного аппарата:
Вычислим погрешности найденных температур:
Вычислим погрешность тепловой мощности:
IV. Графическая часть.
Рис.
Шестиходовой кожухотрубчатый
теплообменник
с неподвижными трубными
решетками:
1 - распределительная камера; 2 - кожух; 3 - теплообменная труба; 4 - поперечная перегородка; 5 - трубная решетка; 6 - задняя крышка кожуха;7 - опора; 8 - дистанционная трубка; 9 - штуцеры; 10 - перегородка в распределительной камере; 11 - отбойник
Литература:
А.Ф.Калинин - Расчет и выбор конструкции кожухотрубного теплообменного аппарата – Москва 2002
А.К.Трошин - Теплоноситель тепло- и массообменных аппаратов и их теплофизические свойства – Москва 1984
