13. Графическая часть проекта (схема та, температурная диаграмма теплоносителей).

1 - Распределительная камера. 2 - Разделительная перегородка. 3 – Отбойник. 4 – Кожух. 5 – Трубный пучок. 6 – Температурный компенсатор.

7 – Сегментные перегородки. 8 – Дистанционные трубки. 9 – Трубные решетки.

10 – Задняя крышка. 11 – Штуцеры для входа и выхода из межтрубного пространства. 12 – Опоры.13 – Штуцеры для входа и выхода из трубного пространства

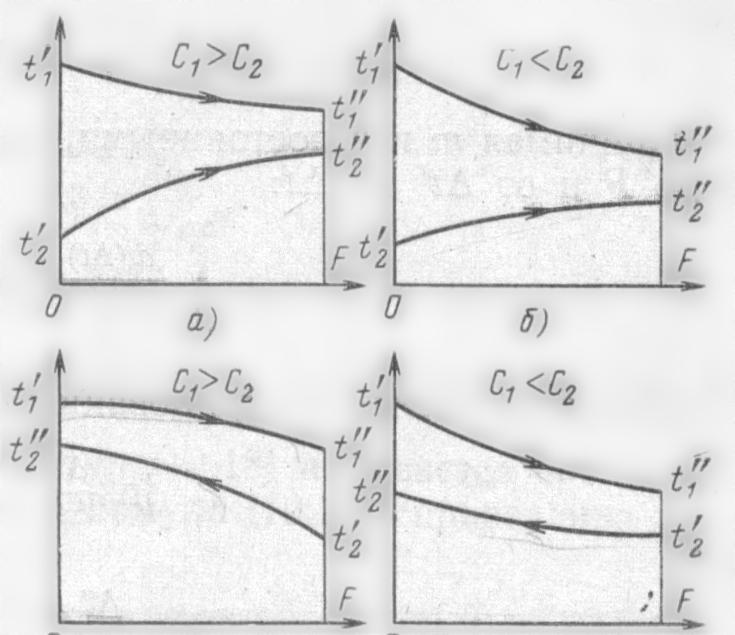

Характер изменения температуры теплоносителей вдоль поверхности при прямотоке и противотоке в зависимости от соотношения водяных эквивалентов теплоносителей.

По оси абсцисс отложена поверхность теплообмена F, по оси ординат температура теплоносителей.

Большее изменение температуры будет у теплоносителя с меньшей теплоемкостью массового расхода.

14.Список литературы

I – А.Ф.Калинин “Расчет и выбор конструкции кожухотрубного теплообменного аппарата”

II – Б.А. Романов “Тепловой и гидравлический расчет теплообменных аппаратов”

III – С.М. Купцов,К.Х. Шотиди “Домашние задания по теплопередаче”
