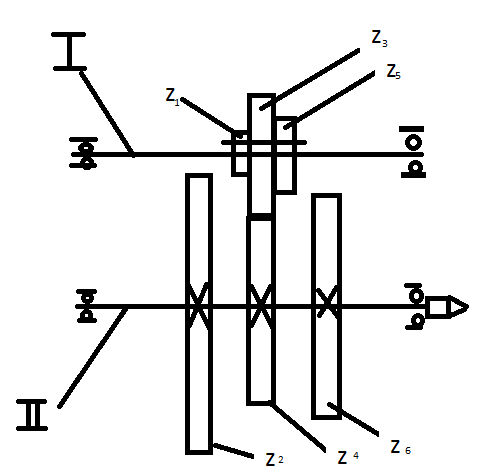

20. Схема коробки скоростей на три частоты вращения
Более сложная конструкция и, как следствие, больше вариантов для регулировки. Перемещением блока шестерен они попеременно вводятся в зацепление с соответствующим зубчатым колесом. В результате могут быть получены три различные частоты вращения. Встречается в коробках скоростей и подач
21. Структура металлорежущих станков
В устройстве металлорежущих станков имеется много общего. Это объясняется самой сущностью процесса резания (см. § 1). Основу устройства металлорежущих станков составляет совокупность механизмов и других технических устройств, обеспечивающих главным образом два движения — движение резания (резцом, фрезой, сверлом и т. д.) и движение подачи заготовки или режущего инструмента. Любой металлорежущий станок состоит из привода, передаточного механизма, исполнительного (рабочего) органа и органов управления (это можно проследить на примере уже рассмотренного устройства сверлильного станка). Привод приводит в действие рабочие органы. Приводы могут быть механическими, Гидравлическими, пневматическими или электрическими. В современных металлорежущих станках используются преимущественно электроприводы. Передаточные механизмы передают движение от двигателя к рабочему органу станка и преобразуют это движение. Исполнительные (рабочие) органы — это устройства, которые непосредственно осуществляют процесс резания металла. На них закреплены режущие инструменты. Органы управления — устройства, с помощью которых осуществляется пуск и остановка станка, регулируется скорость резания и подачи, т.е. производится управление работой металлорежущего станка. Многие механизмы, узлы и детали различных металлорежущих станков (например, станины, коробки скоростей, коробки подач), хотя и отличаются конструктивно, но выполняют одинаковые функции. Станина — чугунное или стальное основание, на котором крепят механизм станка. Станина обеспечивает точность их взаимного расположения и перемещения. Коробка скоростей изменяет передаточные отношения между ведущими и ведомыми звеньями (валами), что позволяет регулировать частоту вращения режущего инструмента или заготовки. Коробка подач изменяет передаточные отношения в цепи подачи, чем регулирует величину подачи режущего инструмента. Знание функционально общих основных узлов различных типов металлорежущих станков позволяет лучше и быстрее ознакомиться с устройством, управлением и работой любого конкретного станка.
22. Виды движений в металлорежущих станках.
Для получения на обрабатываемой заготовке заданной чертежом поверхности движения инструмента и заготовки должны быть согласованы между собой. Снятие стружки на станках осуществляется рабочими (или основными) движениями, к которым относится главное движение и движение подачи. Движение, которое определяет скорость резания, называется главным движением, а движение, по скорости которого определяется величина подачи, называется движением подачи.
Главное движение может быть вращательным (в токарных, сверлильных, фрезерных и других станках) и возвратно-поступательным (в строгальных, долбежных, протяжных и других станках). Главное движение сообщается или инструменту (например, во фрезерных, сверлильных, поперечно-строгальных станках), или заготовке (в токарных, продольно-строгальных станках). Движение подачи имеет или инструмент - в токарных, сверлильных и продольно-строгальных станках, или заготовка - в шлифовальных, фрезерных и поперечно-строгальных станках.
Помимо рабочих движений, в каждом станке имеются вспомогательные движения. К ним относятся движения: транспортирования и закрепления заготовки, подвода и отвода инструмента, включения, выключения, переключения скоростей и подач и т. д. Если рабочие движения обычно автоматизированы, то вспомогательные движения можно осуществлять как автоматически, так и вручную.
В некоторых станках для получения заданной конфигурации поверхности детали используют дополнительные движения, кинематически связанные с рабочими движениями. К дополнительным движениям относится, например, движение обкатки и деления в зубообрабатывающих станках для нарезания зубчатых колес, червяков и шлицевых валов.
