1.4 Содержание отчета

Отчет о выполненной лабораторной работе должен содержать:

- титульный лист, выполненный в соответствии с СТО 02069024.10 - 2010;

- тему и цель лабораторной работы;

- схемы электрических цепей, используемых при исследованиях;

- результаты выполнения пунктов задания;

- основные расчеты и таблицы по экспериментам, топографические векторные диаграммы;

- выводы о проделанной работе.

1.5 Контрольные вопросы

1. Дать определение следующих понятий: электрическая цепь, источник и приемник электрической энергии. Какие элементы электрической цепи называются активными, пассивными? Привести примеры.

2. Дать характеристику резистивного элемента электрической цепи. Привести вольт-амперную характеристику, условное графическое обозначение.

3. Дать характеристику индуктивного элемента электрической цепи. Привести вебер-амперную характеристику, условное графическое обозначение.

4. Дать характеристику емкостного элемента электрической цепи. Привести кулон-вольтную характеристику, условное графическое обозначение.

5. Что такое идеальный источник тока? Каковы его свойства и условное обзначение? В чем отличие реального источника тока от идеального?

6. Что такое идеальный источник напряжения? Каковы его свойства и условное обозначение? В чем отличие реального источника напряжения от идеального?

7. Назвать режимы работы электрической цепи, объяснить с помощью вольт-амперной характеристики.

2 Лабораторная работа 2. Эквивалентные преобразования электрических цепей

Цель работы:

• экспериментальная проверка последовательного и параллельного соединений резисторов;

• экспериментальная проверка эквивалентной замены последовательно и параллельно включенных источников ЭДС и тока;

• экспериментальная проверка эквивалентности преобразования неидеального источника тока в неидеальный источник ЭДС;

• исследование делителя напряжения.

2.1 Теоретическая справка

1 Эквивалентное преобразование. Замена является эквивалентной, если при одинаковых токах через элементы напряжения на их зажимах также будут равны.

2 Эквивалентная замена двух последовательно включенных сопротивлений:

(2.1)

3 Замена параллельно включенных сопротивлений:

(2.2)

4 Замена двух последовательно включенных источников ЭДС:

(2.3)

5 Замена параллельно включенных источников тока:

(2.4)

6 Замена неидеального источника тока неидеальным источником ЭДС:

(2.5)

Формула для обратной замены:

(2.6)

где - резистор, включенный последовательно с источником ЭДС;

- резистор, включенный параллельно источнику тока.

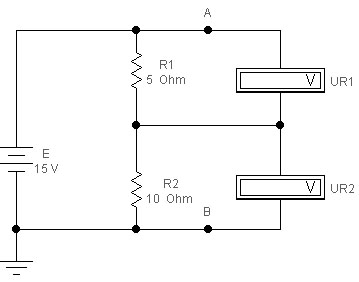

7 Схема делителя напряжения показана на рисунке 2.1.

Рисунок 2.1 – Схема делителя напряжения

Формула для вычисления напряжения на одном из плеч делителя напряжения (на резисторе R1):

(2.7)

8 Схема делителя тока показана на рисунке 2.2.

Рисунок 2.2 – Схема делителя тока

Формула для вычисления тока через плечо делителя тока резистор R1:

(2.8)
