4. Содержание обучения:

1.Структурная схема съема, передачи и регистрации медико-биологической информации.

2.Электроды для съема биоэлектрического сигнала.

3.Требования, предъявляемые к электродам.

4.Классификация электродов для съема биоэлектрического сигнала по назначению.

5. Датчики медико-биологической информации.

6.Виды датчиков.

7.Причины специфических погрешностей датчиков.

8.Передача сигнала. Радиотелеметрия.

9.Решение ситуационных задач.

5.Перечень вопросов для проверки исходного уровня знаний: 1.Что называется устройством съема?

2.Что представляют собой электроды для съема биоэлектрического сигнала?

3.Какие требования предъявляются к электродам?

4.На какие группы (по назначению) подразделяют электроды для съема биоэлектрического сигнала?

5.Какое устройство называется датчиком медико-биологической информации?

6.Какие датчики называются генераторными? параметрическими?

7.Что называется функцией преобразования датчика?

8.Какой вид связи называется радиотелеметрией? Где она используется?

6. Перечень вопросов для проверки конечного уровня знаний:

1.Приведите структурную схему съема, передачи и регистрации медико-биологической информации.

2.Объясните, как решается проблема минимизации потерь полезной информации на переходном сопротивлении электрод-кожа?

3.В чем заключаются специфические проблемы, возникающие при пользовании электродами в электрофизиологических исследованиях?

4.Перечислите типы генераторных датчиков и явления, на которых они основаны.

5. Перечислите типы параметрических датчиков и измеряемый с их помощью параметр?

6.Какой датчик называется первичным?

7.Какие факторы могут быть причинами погрешностей датчиков?

8.Что показывает чувствительность датчика?

9.Объясните метод радиотелеметрии для эндорадиозондирования пищеварительного тракта.

7. Самостоятельная работа студентов:

По учебнику Ремизова А.Н. и др. (§ 17.3) изучите конструкцию и принцип работы реостатного датчика частоты дыхания.

8. Решите задачи:

1.При сухой коже сопротивление между ладонями рук может достигать значения R₁ = 10⁵ Ом, а при потных (влажных) ладонях сопротивление будет существенно меньше: R₂ = 1500 Ом. Найдите токи, которые возникнут при контакте с бытовой электросетью с напряжением 220 В.

2. В одной группе, состоящей из 1000 медицинских аппаратов, за полгода отказало в работе 19. В другой группе, которая состоит из 300 таких же аппаратов, за то же время вышло из строя 13 штук. Оцените, в какой группе более высокая возможность сохранения работоспособности изделий.

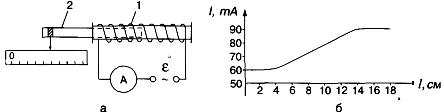

3.Индуктивный датчик представляет собой катушку индуктивности (1), внутри которой премещается стальной стержень (2). Индуктивность катушки, а следовательно, ее полное сопротивление являются функциями перемещения сердечника. Функция преобразования датчика изображена на рис. 7 б. Определите: а) чувствительность датчика; б) порог датчика; в) предел чувствительности.

Рис.7.

9. Хронокарта учебного занятия:

1. Организационный момент – 5 мин.

2. Разбор темы – 30 мин.

3. Решение ситуационных задач – 60 мин.

4. Текущий контроль знаний – 30 мин

5. Подведение итогов занятия – 10 мин.
