3.Передача сигнала. Радиотелеметрия

Снятый и усиленный электрический сигнал необходимо пере­дать к регистрирующему (измерительному) прибору.

Во многих случаях электроды или датчики, усилитель и регист­рирующий прибор конструктивно оформлены как единое устройст­во и передача информации не является про­блемой. Но измерительная часть может находиться и на расстоянии от биологической системы, такие измерения относят к телеметрии или, возможно, к биотелеметрии. Связь между уст­ройством съема и регистрирующим прибором при этом осуществля­ется либо по проводам, либо по радио. Последний вариант телемет­рии называют радиотелеметрией. Этот вид связи широко исполь­зуют в космических исследованиях для получения информации о состоянии космического корабля и его экипажа, в спортивной меди­цине — о физиологическом состоянии спортсмена во время упраж­нений. Например, с помощью антенны передатчика на шлеме спортсмена, излучающей радиоволны, на расстоянии 300—500 м (т. е. в пределах стадиона) можно фиксировать данные о его состоянии.

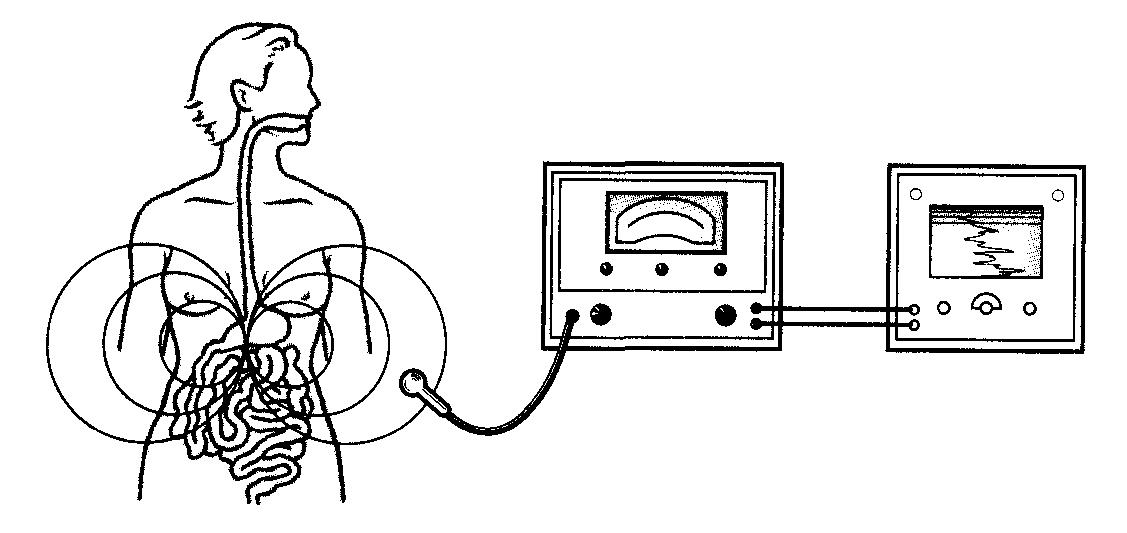

Рис.5

Радиотелеметрия применяется также для эндорадиозондирования пи­щеварительного тракта. Миниатюр­ная капсула с радиопередатчиком (эндорадио-зонд) заглатывается больным (рис. 5). По изменению частоты передатчика приемником, расположенным пациента, можно измерять давление, сте­пень кислотности или щелочности, температуру и другие параметры в месте расположения капсулы.

На рис. 6 показана схема эндорадиозонда для определения активности пищеварительных ферментов. Он состоит из трех основных частей: 1 — источник напряжения, размещаемый в съем­ной торцовой насадке; 2 — диск, спрессованный из ферромагнитного порошка и частиц, растворяю­щихся ферментом; 3 — транзистор и другие дета­ли радиосхемы. Диск расположен в съемной на­садке и так же, как источник напряжения, после однократного употребления может быть заменен другим. Рис.6

Диск прижимается к катушке индуктив­ности 4 и

образует с ней замкнутый магнитопровод. По мере

растворения диска пищеварительными ферментами уменьшается индуктивность цепи и увели­чивается частота генератора. Таким образом, по воспринимаемой частоте можно судить об активности ферментов. В заключение отметим, что датчики являются техническими аналогами рецепторов биологических систем.

3. Цель деятельности студентов на занятии:

Студент должен знать:

1.Структурную схему съема, передачи и регистрации медико-биологической информации.

2.Требования, предъявляемые к электродам для съема биоэлектрического сигнала.

3.Классификацию электродов для съема биоэлектрического сигнала.

4.Виды датчиков медико-биологической информации.

5.Специфические погрешности, возникающие при работе датчиков медико-биологической информации.

6.Применения радиотелеметрии.

Студент должен уметь:

1.Иллюстрировать структурную схему съема, передачи и регистрации медико-биологической информации.

2. Объяснять классификацию электродов для съема биоэлектрического сигнала и датчиков медико-биологической информации.

3.Объяснять причины погрешностей, возникающих при работе датчиков медико-биологической информации.

4. Решать ситуационные задачи по данной теме.
