Взаимодействие Softswitch и окс7

Рассмотренная в лекции 3 концепция SIGTRAN нацелена на надежный перенос сигнальной информации ОКС7 через IP-сеть. Для этого Softswitch взаимодействует с рядом шлюзов MG, расположенных поблизости от источников и приемников информации в ТфОП (на границах IP-сети). Взаимодействие обычно обеспечивается при наличии по крайней мере двух сигнальных шлюзов SG, в которые включены сигнальные звенья ОКС7. Эта архитектура показана на рис. 6.4, причем в число используемых протоколов входят SCTP, M3UA или M2UA.

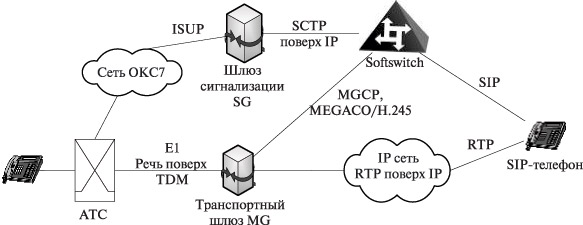

Рис. 6.4.  Взаимодействие ОКС7 и архитектуры Softswitch

Оборудование Softswitch в качестве транзитной станции

В зоновых сетях связи, в которых имеется сегмент транспортной сети на базе технологии коммутации пакетов, оборудование Softswitch может использоваться для обеспечения транзита внутризонового трафика в пределах телефонной зоны или для транзита голосового трафика в местной сети связи. При внедрении технологии Softswitch обеспечивается повышение эффективности использования существующей транспортной сети с коммутацией пакетов за счет организации передачи по ней голосового трафика.

Внедрение технологии Softswitch и технологии пакетной коммутации позволяет параллельно существующей инфраструктуре с коммутацией каналов создать сегмент телефонной сети на базе коммутации пакетов. Вначале этот сегмент может использоваться, например, для пропуска пиковой нагрузки или для организации резервных маршрутов. Также это позволяет отказаться от использования устаревших транзитных станций коммутации и заменить их коммутацией пакетов. Кроме того, при строительстве новых станций коммутации передача транзитной нагрузки между ними также может осуществляться по сети с коммутацией пакетов.

К основным преимуществам внедрения технологий пакетной коммутации и технологии Softswitch для организации телефонной нагрузки следует отнести создание сетевой инфраструктуры, которая может стать основой для организации распределенной станции коммутации и платформы для предоставления дополнительных услуг, в том числе для пользователей, подключенных к сети связи по IP. Кроме того, при использовании Softswitch возможно уменьшение числа пунктов сигнализации, включая транзитные пункты, в сети ОКС №7.

Оборудование Softswitch в качестве распределенной оконечной станции коммутации

Оборудование Softswitch может использоваться для подключения сетей абонентского доступа или оконечного (пользовательского) оборудования. Как правило, обеспечивается возможность подключения аналоговых телефонов, ISDN-телефонов, SIP/H.323-телефонов. Оборудование Softswitch большинства производителей позволяет обеспечить подключение по интерфейсу V5.

Функции по управлению вызовом – прием и обработка сигнальной информации, ведение учета стоимости, сбора статистики — обеспечиваются со стороны контроллера управления шлюзами. Функции по коммутации пользовательских соединений обеспечиваются со стороны шлюзов доступа или со стороны оборудования IP-концентраторов в случае SIP/H.323-телефонов.

Оконечные станции коммутации местной сети могут быть заменены оптическими сетями доступа, что дает возможность развивать услуги на базе IP.

К основным преимуществам организации распределенной оконечной станции на базе оборудования Softswitch и технологий коммутации пакетов можно отнести следующие:

• расширение перечня предоставляемых дополнительных услуг связи, в том числе за счет возможности предоставления услуг IP-Centrex, конвергированных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений;

• возможность создания выносов, которые обеспечивают не только концентрацию абонентских линий, но также высокоскоростной доступ к Интернету и предоставление различных дополнительных и интеллектуальных услуг связи, реализуемых на базе шлюзов Parlay и/или серверов приложений;

• возможность предоставления пользователям делового сектора услуг передачи голосовой информации с использованием технологий VoIP или VoATM. Эти технологии могут использоваться при организации корпоративных сетей и позволяют за счет реализации в шлюзах алгоритмов компрессии речи уменьшить требуемую полосу пропускания в 1,5-4 раза в зависимости от типа используемого кодека;

• возможность предоставления пользователям делового сектора услуг VPN;

• увеличение до необходимого количества точек присоединения для присоединения телефонных сетей взаимодействующих операторов путем установки дополнительных шлюзов;

• упрощение реализации гибкой тарифной политики. Поскольку оборудование Softswitch базируется на централизованном управлении установлением/разъединением соединений, существует возможность обеспечить применение гибких тарифных планов в отношении абонентов всей сети, построенной на базе оборудования Softswitch, из одной точки.
