Порядок виконання лабораторної роботи

1. Зібрати схему (рис.2.6) для зняття статичних характеристик приладу.

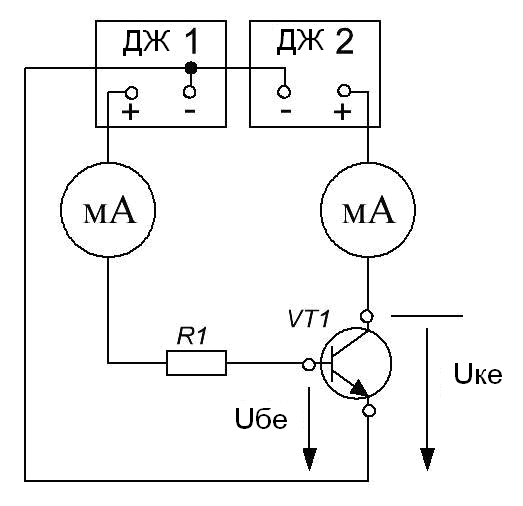

Рис.2.6. Електрична схема для зняття характеристик транзистора.

2. Зняти характеристики транзистора, включеного за схемою із загальним емітером. Вхідні ВАХ І_Б = f(U_БЕ) зняти при напрузі U_КЕ = 0 і U_КЕ = 5 В.

Результати вимірів записати в табл.2.2.

Таблиця 2.2

UКЕ = 0	UБЕ , B
	IБ , мA
UКЕ=5B	UБЕ , B
	IБ , мA

Вихідні ВАХ транзистора І_К = f(U_КЕ) зняти при І_Б = const.

Виміряні значення (І_К и U_КЭ) записати в табл.2.3.

При знятті характеристик стежити, щоб струм колектора І_К і потужність, що розсіюється на колекторі (Р_К = U_КЕ∙І_К), не перевищували гранично допустимих значень для даного транзистора.

3. По даним табл. 2.2 и 2.3 побудувати характеристики транзистора: вхідні, вихідні і прямої передачі струму I_К = f(І_Б).

4. По побудованих характеристиках визначити статичний коефіцієнт посилення  і h - параметри досліджуваного транзистора для наступного режиму: І_Б = 0,1 мА и U_КЭ =5В.

Таблиця 2.3

ІБ1 =	UКЕ, В	0,5	1	2,5	5	7,5	10
	ІК , мА
ІБ2 =	UКЕ, В	0,5	1	2,5	5	7,5	10
	ІК , мА
ІБ3 =	UКЕ, В	0,5	1	2,5	5	7,5	10
	ІК , мА
ІБ4 =	UКЕ, В	0,5	1	2,5	5	7,5	10
	ІК , мА

Вхідний опор змінному струму

h_11Е = U_БЕ / І_Б =

Коефіцієнт передачі струму бази

h_21Е =  І_К / І_Б =

Вихідна провідність

h_22Е = І_К / U_КЭ =
