Порядок виконання лабораторної роботи
Підключити вимірювальні прилади та джерела живлення до стенду у відповідності до схеми на рис. 7.9. Кнопки КН1, КН2, КН3 не натиснуті.

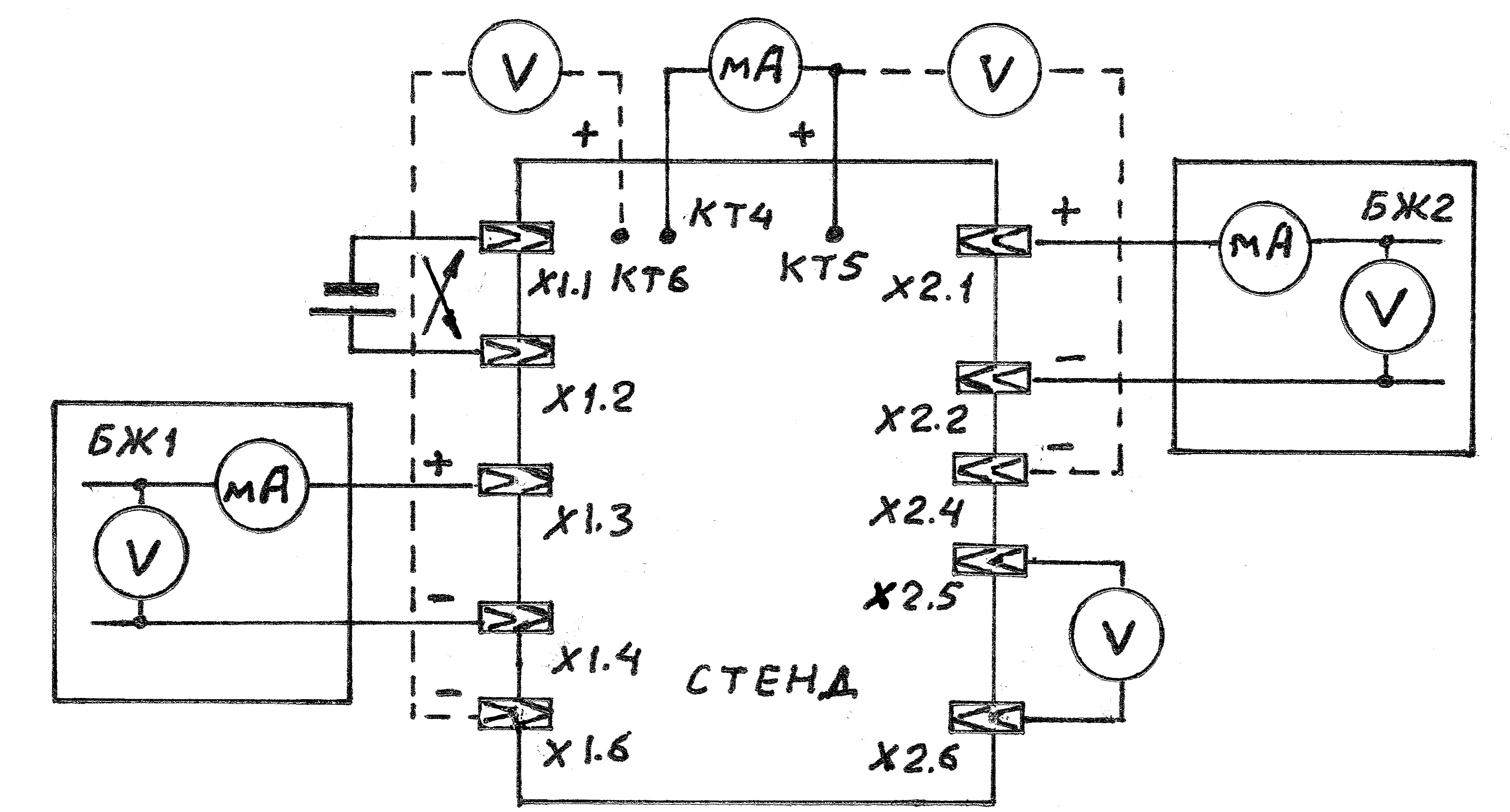

Рис. 7.9. Схема досліджень характеристик пентоду 6Ж9П
Встановити на блоці живлення БЖ1 напругу 6В, включити блок живлення і виставити напругу UH нитки розжарювання 6,3В, за допомогою амперметру блоку БЖ1 заміряти струм ІН нитки розжарювання.
Встановити резистори R2, R3 у вкрай праве положення, а R1 у вкрай ліве положення. Натиснути кнопку КН2, виставити напругу аноду з блоку живлення та екрануючої сітки резистором R3 у відповідності до таблиці 7.1. Змінювати напругу на управляючій сітці резистором R1, заміряти струм аноду міліамперметром, що підключений до КТ4,КТ5 та заміряти напругу на управляючій сітці вольтметром , що підключений до Х2.5, Х2.6. Заміряти струм аноду при інших значеннях напруг на аноді, екрануючої сітки та управляючої сітки у відповідності до табл. 7.1.
Таблиця 7.1.
U a B |
U g2 B |
U g1 B |
+2 |
+1 |
0 |
-0,25 |
-0,5 |
-0,75 |
-1 |
-2 |
-3 |
-4 |
50 |
40 |
I a мА |
|
|
|
|
|
|
|
|
|
|
40 |
30 |
I a мА |
|
|
|
|
|
|
|
|
|
|
30 |
20 |
I a мА |
|
|
|
|
|
|
|
|
|
|
20 |
20 |
I a мА |
|
|
|
|
|
|
|
|
|
|
15 |
15 |
I a мА |
|
|
|
|
|
|
|
|
|
|
Встановити напругу на аноді 100 В а на екрануючій сітці 80 В, встановити резистор R2 у вкрай ліве положення, натиснути кнопку КН3, таким чином до аноду буде підключене навантаження 10 кОм. Визначити прохідну характеристику лампи 6Ж9П у динамічному режимі, для чого змінювати напругу на управляючій сітці за допомогою резистору R1 у відповідності до таблиці 7.2., напругу на аноді заміряти вольтметром, що підключений до КТ5та Х2.4 (міліамперметр від КТ4, КТ5 відключений).
Таблиця 7.2.
U g1 B |
+2 |
+1 |
0 |
-0,25 |
-0,5 |
-0,75 |
-1 |
-2 |
-3 |
-4 |
U a B |
|
|
|
|
|
|
|
|
|
|
5. Побудувати анодно-сіткові та анодні характеристики при умовах табл.7.1:
I a = f ( U g1 ) I a = f ( U а )
6. Побудувати динамічну характеристику при умовах табл.7.2:
U а = f ( U g1 )
Контрольні запитання та завдання
1. Покажіть як пов’язаний коефіцієнт підсилення у динамічному режимі пентоду з його коефіцієнтом підсилення µ .
2. Яке призначення другої сітки пентоду?
3. Яке призначення третьої сітки пентоду?
