Многоэтажные промышленные здания

В группу многоэтажных зданий входит подгруппа двухэтажных с укрупненной сеткой колонн верхнего этажа (рис.2, б, в). В таких зданиях на верхнем этаже размещают основное производство, а на первом - вспомогательные службы (ремонтные отделения, бытовые помещения и т.д.).

Основные виды многоэтажных зданий приведены на рис.2.

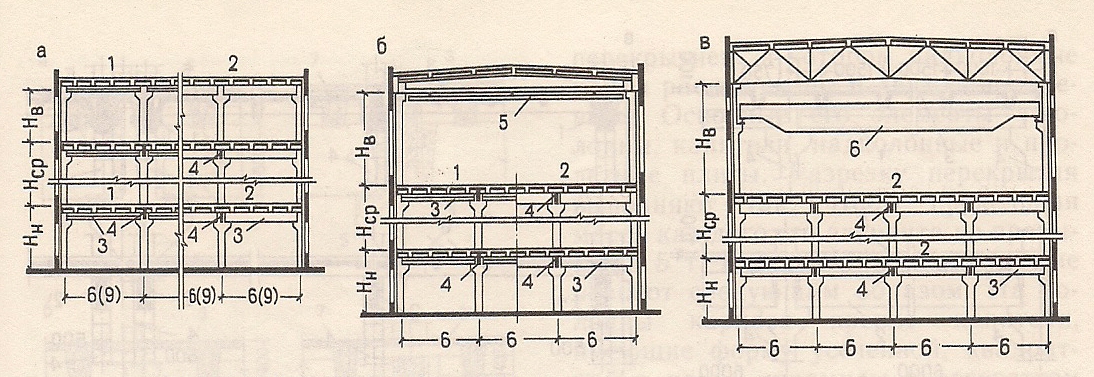

Рис.2. Основные виды многоэтажных производственных зданий:

а) с одинаковыми пролетами во всех этажах; б) с увеличенным пролетом в верхнем этаже;

в) с увеличенным пролетом в верхнем этаже и с опорным мостовым краном; 1- вариант перекрытия с опиранием ребристых плит на полки ригелей; 2- то же, с опиранием плит по верху ригелей; 3- ригель поперечной рамы; 4- ригель продольной рамы жесткости; 5- подвесной кран; 6- опорный мостовой кран

Правила привязки конструктивных элементов многоэтажных промышленных зданий

В многоэтажных промышленных зданиях с балочными перекрытиями размер привязки колонн крайних рядов к продольным разбивочным осям зависит от нормативных нагрузок на покрытия. Так, в зданиях с нагрузками на них, 5-10 кПа внешнюю грань, колонн смещают с разбивочной оси наружу на 200 мм, а между внутренней плоскостью стены и гранями колонн предусматривают зазор 30 мм (рис.6, а).

В зданиях с нагрузками на перекрытия 10-25 кПа внешние грани колонн совмещают с разбивочной осью и оставляют зазор в 30 мм между колоннами и стеной (рис.6, б).

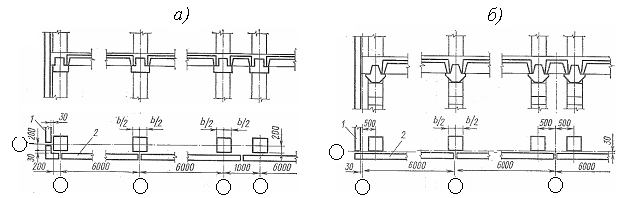

Рис.6. Привязка колонн и наружных стен многоэтажных зданий к продольным и поперечным разбивочным осям и в местах температурных швов:

а) в зданиях с нормативными нагрузками на перекрытие 500-1000 кг/м2 (5-10 кПа); б) то же, с нагрузками 1000-2500 кг/м2 (10-25 кПа); 1- торцевая стена; 2- продольная стена

В торцах многоэтажных зданий внешние грани колонн относят от крайних

поперечных разбивочных осей на 200 мм (рис.5, а) или геометрические оси сечения крайних колонн смещают с разбивочных осей внутрь на 500 мм (рис.5, б). В первом случае между внутренней плоскостью торцовой стены и внешней гранью колонн оставляют зазор 30 мм, а во втором такой зазор предусматривают между стеной и разбивочной осью.

Поперечные температурные швы устраивают на двух рядах колонн со вставкой между ними размером 1000 мм или без нее. В первом случае геометрические оси сечения парных колонн совмещают с разбивочными осями (рис.6, а), во втором - температурный шов совмещают с одинарной разбивочной осью и каждую из парных колонн смещают с разбивочной оси на 500 мм (рис.6, б).

В многоэтажных и двухэтажных зданиях с укрупненными пролетами верхнего этажа привязку крайних колонн и наружных стен к продольным и поперечным разбивочным осям производят так же, как в одноэтажных зданиях.

Колонны средних продольных и поперечных рядов многоэтажных зданий различных конструктивных решений привязывают так, чтобы геометрические оси сечения колонн совпадали с разбивочными осями.

7. Конструктивное решение многоэтажных промышленных зданий

В многоэтажных промышленных зданиях применяются две конструктивные схемы: полный каркас, а для 4-5-этажных зданий при ширине корпуса не более 18 м применяется полукаркасная схема с несущими стенами и внутренним каркасом.

Здания с верхним крановым этажом характерны для производств химической промышленности. Верхний этаж имеет укрупненную сетку колонн 12 х 6; 18 х 6 и 24 х 6 м и краны грузоподъемностью 5 и 10 т.

Каркасы многоэтажных зданий выполняют преимущественно из железобетона и значительно реже из стали. Железобетонные каркасы более долговечны, огнестойки, в них меньше расходуется металла.

Стальные каркасы допускается применять в многоэтажных зданиях под оборудование с полезной нагрузкой на перекрытия, превышающей 3000, 1500 и 1000 кг/м2 (30, 15 и 10 кПа) при сетке колонн соответственно 6 х 6; 6 х 9 и 6 х 12 м, а также при особых производственных и технологических требованиях к зданиям: больших динамических и статических нагрузках, сжатых сроках возведения, в труднодоступных районах строительства, при требующемся минимальном сечении колонн, наличии агрессивной среды и пр.

В укрупненных пролетах (18 м и более) верхнего этажа допускается применять стальные стропильные конструкции.
