возможность выявлять и локализовать радиозакладки независимо от вида модуляции.

В диапазоне 50... 1000 МГц регулируемая чувствительность при­бора составляет от 0,5 мВ (/= 110 МГц) до 3 мВ (f= 800 МГц), что позволяет обнаруживать микропередатчик мощностью 5 мВт на расстоянии порядка 1 м. Встроенный аттенюатор 20 дБ обеспечи­вает работу в сложной электромагнитной обстановке, а режим «акустической завязки» позволяет исключить ложные срабатыва­ния при поиске.

Восьмисегментная логарифмическая светодиодная шкала и то­нальный звуковой сигнал обеспечивают наглядность и удобство работы с рриборОм. Электропитание D 006 осуществляется от ак­кумуляторных батарей напряжением 9 В, восстанавливающих ре­сурс с помощью зарядного устройства от сети 220 В за 14 ч. Габа­риты прибора 128 х 63 х 30 мм, масса 360 г.

Поисковый прибор D 008, радиодетектор которого аналогичен D 006, имеет рабочий диапазон 50... 1500 МГц. Придаваемая актив­ная антенна повышает чувствительность прибора, изменяющуюся по диапазону от 2 мВ (100 МГц, 400 МГц) до 1,5 мВ (800 МГц) и 6 мВ (1500 МГц). Возможности прибора позволяют проводить поиск опасных сигналов в диапазоне частот: 0,07 ...5 МГц в проводных линиях, находящихся под напряжением до 500 В. В комплект при­бора входят: адаптер для подключения к проводным линиям, набор универсальных насадок для щупов прибора, телескопическая и ак­тивная антенны, а также антенный аттенюатор 20 дБ. Габариты прибора 148 х 68 х 24 мм, масса 400 г.

Индикатор напряженности поля (RM-10) карманный, разме­щаемый в бумажнике, снабжен режекторными фильтрами, имеет орган ручной регулировки порога срабатывания, световую или от­ключаемую звуковую индикацию. В диапазоне частот 88...800 МГц чувствительность прибора по напряженности электромагнитного поля составляет 3 мВ/м, что позволяет выявлять маломощные ис­точники радиоизлучения на расстоянии до нескольких метров. Встроенная аккумуляторная батарея, ресурс которой восстанавли­вается зарядным устройством за 14 ч, обеспечивает непрерывную работу в течение 40 ч при обнаружении радиоканала и 3 ч при опре­делении места установки закладки. Габариты RM-10: 150 х 60 х 5 мм при массе 70 г.

Внешний вид отечественных образцов индикаторов электромаг­нитного излучения приведен на рис. 2.3.

62

Средства обнаружения каналов утечки информации

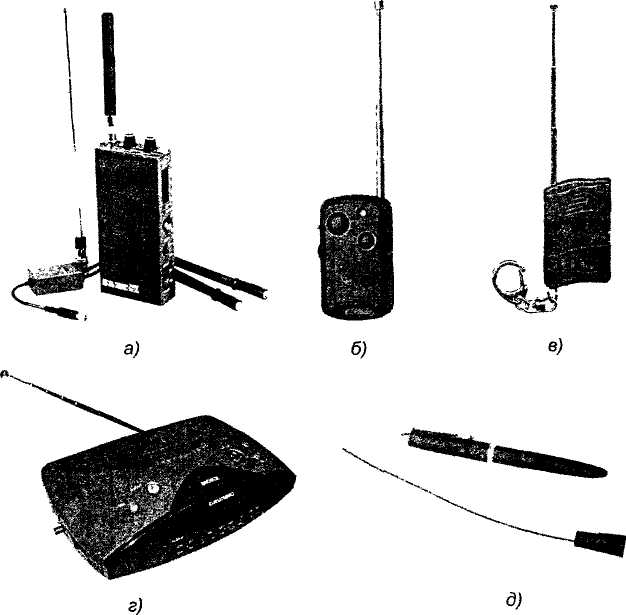

Рис. 2.3. Индикаторы электромагнитного излучения: а - D-008 ; б - ИЭП ; в - Спутник ; г - ДИ-К ; а - Ekostate

Функциональные возможности современных приборов приведе­ны в табл. 2.1.

Радио частотомеры

В отличие от индикаторов электромагнитных излучений радио­частотомеры регистрируют и частоту сигналов, превысивших уста­новленный порог. Внешний вид радиочастотомеров приведен на (рис. 2.4).

Изделие РИЧ-3 измеряет частоту сигналов, превысивших один из четырех задаваемых уровней (+3 дБ, +6 дБ, +12 дБ, +18 дБ, +24 дБ) напряженности электромагнитного поля в диапазоне 100...3000 МГц.

63

Глава 2

Средства обнаружения каналов утечки информации

Таблица 2.1

Функциональные возможности современных приборов

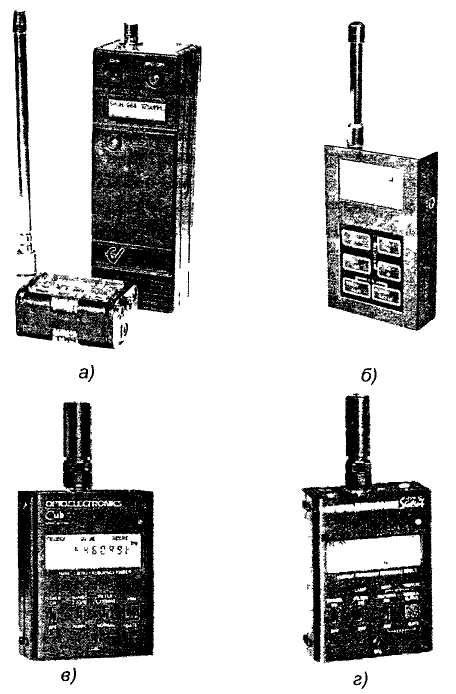

Рис 2.4. Внешний вид радиочастотомеров-а - РИЧ-3 ; б- St 007 , в - CUB ; г - SCOUT

При обнаружении источника излучения на индикаторе, способном регистрировать сигналы с динамическим диапазоном 60 дБ, высве­чивается частота принимаемого ВЧ-сигнала, звучит тональный сиг­нал, происходит засветка сегментов светодиодного устройства ото­бражения. Чувствительность прибора при измерении частоты с точ­ностью +0,002 % не ниже 4,6 мВ на краях диапазона (100 МГц, 3000 МГц) и не ниже 1,5 мВ в диапазоне 300...2000 МГц. Выявление места установки радиозакладки производится методом «акустической завязки» или прослушиванием помещения через го-

64

3—2635

65

ьинвьэпис1и	(t>d HHOOHV\IO>IX9±OOJ ±В»ИфИ1С|ЭО	(njwz ■■•go'o'aooQotf) ии1пб>1инЛ|Л11Л1о>1 XRHt/oaodu Mxdeaodu ьиУ 1мо»ин1мэис1и о нэГлэнаоо	lяdlqLrиф эlqнdoi>tэжэd и Э1чаоооиои aiqHHeodiog	dawoioioBh MiqHHaodioa + ggoid Joubhv	(aHowidou) нинэтон ojoxiqdxo	dawoioioBh HRHHaodioa 'lяda.qLrиф araHdoixaxod 'эиаоооиои	иипвеиившиэ ионяиид -owoiaB BXLradg эйиа а нвaodиLfфЛ^мв>^	axhAdoxaB a нвaodиLrфЛnв>|	nnxod иоаэж -odoio 1ЭЭИИ 'Bxuadg эНиа а нэниоияд	BXLfedg эНиа а нэниоипд	хвовь xiqHquoioBH a MiqHHBaodn^AwB»
ьипвхиЬ'ни	BBwaBhoiLDUo вваохЛае 'вивхт BBHtfoMb'oiaao	'виеят BBHtfOMtJ'oiaao	вваомАае 'doiBMHt/HM yi4HhOLradiO	вваохЛае 'иэииэи&-»»<	вв1Л1Эвьснш11О иваохЛае 'вваохэаэ	хЛас 'иэииоиИ->|ж	-BXHt/HModgna 'ьваохЛае	ьваохЛа£	вваохэаэ 'веаохЛае	вваохэаэ'ввао»Ла£	вваохэао BBiiqdxQ
вхева -ее ивхэ	чюд	slog	чхоэ	qj.03	хан	qi03	хан	хан	хан	1эн	хан
'lOiOBh HOC	0001. ' "09	0091. •" 09	0091. - ОБ	0091. "OE	008 ■■ 08	0092 •• oe	0002"-002	oooe ■■■ oe	0091 "'ОЭ	0091 "•02	000е "09
яиэУо^	900Q	800Q	2201d	9201d	01-1Л1Ы	9-ФЦ.И	хинхЛиэ	ajBjso>)3	иеи	japuy-ы
