Глава 5
менее 15...25 дБ, что должно учитываться при выборе измерительной техники. В очень небольшом числе случаев, например, при измерениях в ночное время на капитальных строительных конструкциях (особенно в загородной зоне) по вибрационному каналу или в очень тщательно звукоизолированных помещениях по акустическому каналу, реальный уровень фоновых значений виброускорения или звукового давления снижается до значений 4. .6 дБ. В этом случае необходимо применение других моделей акселерометров (микрофонов) с меньшим уровнем собственных шумов.
Измерения системы отопления (рис. 5 8), т.е. оценку защищенности по вибрационному каналу, на трубах (стояках) отопления рекомендуется производить следующим образом.
Акустический излучатель располагается в 1,0 м от плоскости батареи отопления на обычной высоте от пола. Микрофон № 1 располагается напротив центра батареи в 0,5 м от ее плоскости, направленной к излучателю. Акселерометр крепится на трубу (стояк) в10...15смот места выхода трубы из выделенного помещения
Акселерометр ^£^0^?§)Р£
/^^ЙчрР^^ . рИкЯр Акустический
' 'tf^kfi^' _у^^^ **jft f' излучатель
^-^Я? ' да*Г"^ /^ «"Шй^ (колонка)
Ц*£ ■ *^ЩУ^^^^ф^^ 1,5 м А у/
14 Щ; " J^*""^ Измеряемая Микрофон // i- s. ^g, I 5^^ конструкция № 1 /
*л^^ (батарея) /
UL^ --------
Рис. 5 8 Схема измерений на батарее отопления
Мероприятия по выявлению каналов утечки информации
(от стены, потолка, пола). Такое размещение применяется в том случае, когда границей контролируемой зоны для данного канала являются ограждающие конструкции помещения. Если же граница контролируемой зоны проходит в точке выхода основных трубопроводов из здания, то прямой замер защищенности, как правило, невозможен в связи со слишком значительным затуханием вибрационного тест-сигнала на пути от выделенного помещения до точки измерения акселерометром.
В этом случае надо размещать акселерометр ближе к выделенному помещению, там, где тест-сигнал имеет измеряемую величину, а результаты измерения показывают выполнение условий защищенности (соседнее помещение, через помещение, ближайший этаж в сторону границы контролируемой зоны и т.д.). На основании такого измерения делается вывод, что на границе контролируемой зоны затухание много больше, следовательно, условия защищенности выполняются. Второй метод состоит в измерении реального затухания в канале утечки. Это позволяет оценить степень защищенности при очень значительных затуханиях в канале. Рассмотрим этот метод подробнее.
Его физическая суть заключается в создании в канале утечки столь «большого» тест-сигнала, что его удается зафиксировать (измерить) над уровнем шумов на дальнем конце канала. Для создания такого высокого по величине сигнала его необходимо «вводить» в канал не путем «озвучивания», имеющего огромные потери при переходе из воздушной среды в твердое тело, а непосредственно, с помощью соответствующего вибропреобразователя. Для этой цели весьма подходит преобразователь TRN2000 (а также КВП-2, КВП-6, КВП-8), который при подключении к генератору тест-сигнала «Шорох-2МИ» легко позволяют создать в трубопроводе тест-сигнал с уровнем 120 ...130 дБ (относительно 1-Ю6 м/с2). Для сравнения укажем, что с помощью акустического излучателя с уровнем звукового давления около 100 дБ в том же трубопроводе не удается создать вибрационный сигнал (виброускорение) большее 75...80 дБ.
Созданный уровень тест-сигнала необходимо измерить во всех пяти октавных полосах в точке, отстоящей от возбуждающего преобразователя не далее, чем на 10.. 15 см. Второй замер выполняется на границе контролируемой зоны (рис. 5.9). Разность между значениями тест-сигнала в этих двух точках и есть реальное затухание в канале. Обычно, в реальных условиях, во второй точке, тест-сигнал удается измерить над уровнем шумов при расстояниях (по погонной длине трубопроводов) не менее 50...100 м (в основ-

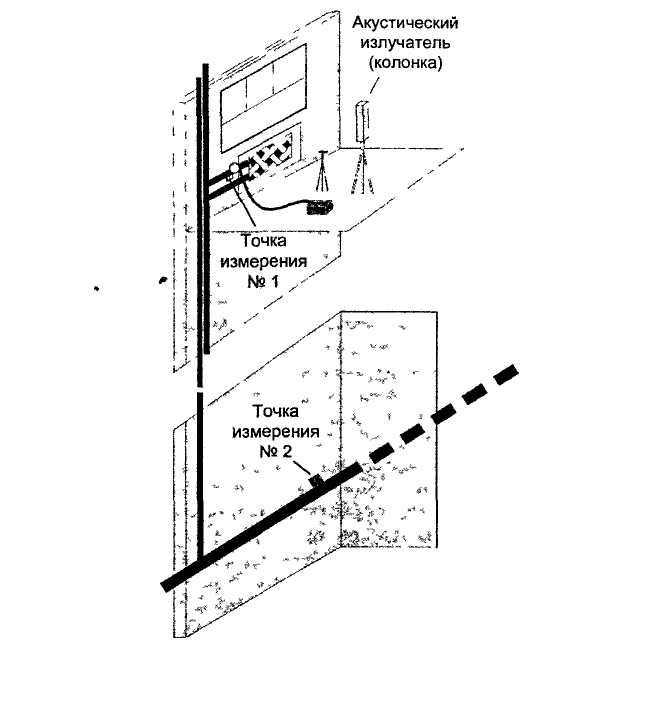

Рис. 5.9. Схема измерения в вибрационном канале с учетом реального
затухания
ном, в зависимости от уровня сторонних шумов во второй точке). Если тест-сигнал не выявляется, допустимо первую точку (точку ввода тест-сигнала) приблизить к границе контролируемой зоны до появления тест-сигнала. Если удается измерить реальное затухание не во всех пяти октавных полосах (например, в трех иди четырех), то можно рекомендовать «распространить» минимальное из полученных затуханий на те октавы, в которых его измерить не удалось. Обоснование такого решения ложится на оператора.
Далее производится измерение тест-сигнала в системе отопления (колонка в 1 м от батареи, микрофон в 0,5 м, акселерометр на границе ВП). Полученные в обоих измерениях результаты обраба-
258
Мероприятия по выявлению каналов утечки информации
тываются следующим образом
Как правило, значения во второй точке (при измерении затухания) мало отличаются от уровня сторонних шумов (т.е. измеряется не «чистый» тест-сигнал, а его смесь со сторонними шумами). Поэтому во второй точке следует измерять раздельно уровни помех (при выключенном источнике тест-сигнала) и смесь тест-сигнала с шумами (источник включен). Далее реальное затухание в каждой октавной полосе вычисляется по формуле:
AV, = VV -20log10\10 10 -10 10
I
(5.1)
где в /-й октавной полосе Д V, - реальное затухание, дБ; Vb - значение тест-сигнала в точке 1 (рядом с точкой его ввода, дБ); V2l, с+ш -значение тест-сигнала в точке 2 (на границе КЗ, дБ); V2l, ш - значение фонового шума в точке 2 (на границе КЗ, дБ);
При реальном замере будут получены приблизительно такие данные, приведенные в табл. 5.1.
Таблица 5.1
Рцент, ГЦ |
1Л,. ДБ |
Угю+ш, дБ |
Viuu, ДБ |
|
250 |
113,7 |
28,3 |
28,4 |
- |
500 |
112,9 |
24,2 |
23 |
94,87 |
1000 |
107 |
24,3 |
23 |
88,57 |
2000 |
112,1 |
27,1 |
22 |
86,60 |
4000 |
109,3 |
25,3 |
24 |
89,87 |
Как видно из приведенной таблицы, реальные затухания для данного примера весьма значительны. В октавной полосе с центральной частотой 250 Гц затухание не могло быть рассчитано, поскольку тест-сигнал не выявлен над уровнем шумов.
Таким образом вычисляются реальные затухания в октавных полосах. Далее, для упрощения расчетов, примем, что минимальное из полученных значений используется при расчете защищенности по всем октавам.
Замер ОС в батарее, т.е. ее «озвучивание», описанное выше, дает типовые значения, приведенные в табл. 5.2.
259
