Глава 1

(1.11)

— JS Для ближней зоны, аг<1 (г<0,16Л) Н_е =--г- - это выраже-

4пг ние магнитостатики.

Электрическое поле Е_а незначительно и имеет вихревый характер (обусловлено членом уравнения —). Для него ф Edl ф 0.dt J

Волновое сопротивление —— = jaip - поле низкоомное (доли

ома, либо единицы ом). Если считать, что —— = р, то размер R₂ по

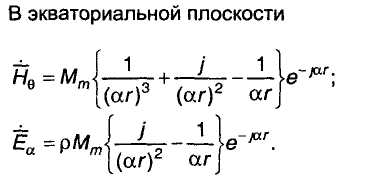

Н_в будет намного больше, чем по Е_а. Поле Н_е является опреде­ляющим при оценке защищенности при расчете Д₂- Для дальней зоны излучателя ал »1

Физическая модель излучателя электрического поля представ­лена на рис. 1.5.

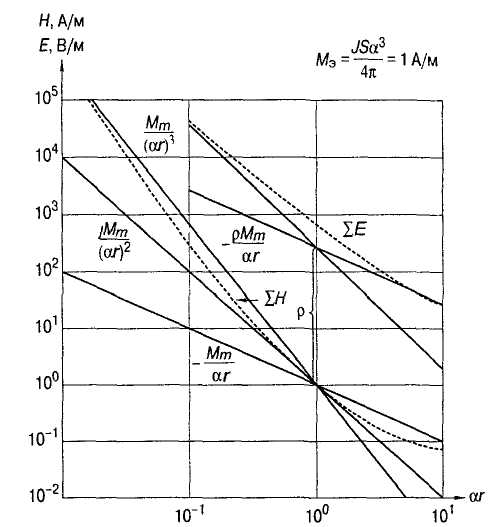

Рис. 1.4. Составляющие поля элементарного магнитного излучателя

^r m

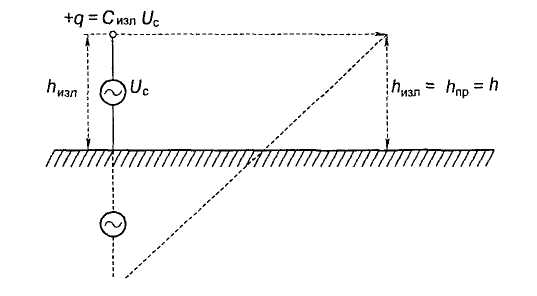

-Qis' Рис. 1.5. Физическая модель излучателя электрического поля

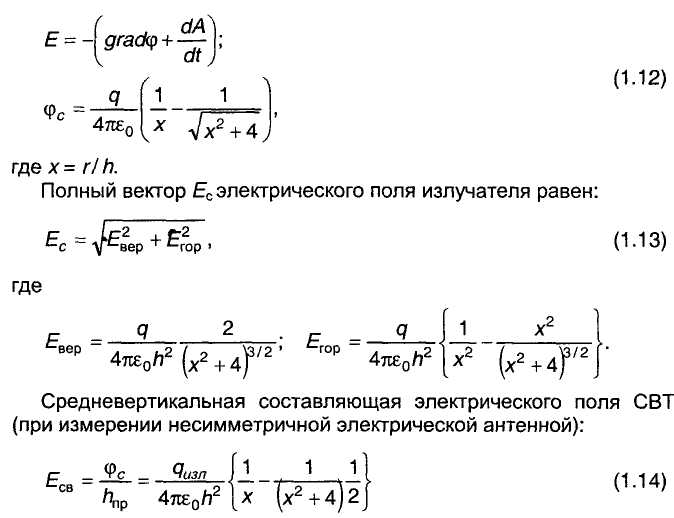

Для этой модели в ближней зоне излучателя:

Для частот свыше 100 МГц физической моделью излучателя элек­трического поля ТС является элементарный электрический диполь.

Магнитные излучатели электромагнитного поля

Физической моделью излучателя магнитного поля является рам­ка с площадью S, обтекаемой током /, изменяющимся по закону информационного сигнала (рис.1.6).

Рис. 1.6. Физическая модель излучателя магнитного поля

Напряженность магнитного поля в непосредственной близости от излучателя определяется законами квазимагнитостатики.

В направлении оси рамки на расстоянии г (направление макси­мального поля Н_т):

1а

(1.15)

где а - радиус излучающей рамки, г- расстояние до точки т.

При г » а, что обычно выполняется при пробных замерах поля

IS при испытаниях ТС (с/ = 1 м) Н_т = —^, т.е. магнитное поле убы-

2пг вает с расстоянием по закону (1/г/.

Вихревые составляющие электрического поля излучающей рам­ки в ближней зоне равны

LJ

Е_вых=сгрН = агр-^.

Оно не является определяющим при расчёте радиуса зоны ра­диоперехвата.

Ввиду того, что при работе технических средств вычислительной техники возникают электрические и магнитные излучения, причем их соотношение между собой, в общем виде, неизвестно, необхо­димо измерять вблизи излучателя отдельно электрическое и маг­нитное поля (диполь, рамка) и отдельно рассчитывать R₂ по £ и по Н и выбрать из них максимальное значение.

При измерении электрического поля (штыревая антенна или ди­поль) необходимо учитывать потенциальный характер электриче­ского поля, исключать возможную ошибку за счет конечного значе­ния затухания асимметрии согласующего устройства симметричной антенны (диполя).

Электрические каналы утечки информации

Электрические каналы утечки информации возникают за счет: - наводок электромагнитных излучений СВТ на ВТСС и их со­единительные линии, выходящие за пределы контролируемой зо-

29
