Глава 2

выносная акустическая система;

выносная широкополосная антенна;

конвертер RS 1000/Line;

СПО RS 1000;

управляющая ПЭВМ блокнотного типа;

кейс.

Для уменьшения геометрических размеров в комплексе RS 1000/8L в качестве управляющей ПЭВМ использован сверхминиатюрный портативный компьютер. Особенностью функционирования специ­ального математического обеспечения (СМО) комплекса RS 1000 является автоматическое определение типа подключенного прием­ника и номера последовательного порта, к которому он подключен. СМО комплекса может функционировать в многозадачном режиме в ОС Windows.

Комплекс RS 1000 является типовым представителем поиско­вых комплексов с базовым набором функций, предназначенных для проведения операций по обнаружению и локализации источников несанкционированных радиоизлучений.

Простота управления комплексом делает его доступным для широкого круга пользователей.

Стоит отметить, что комплекс имеет возможности по расшире­нию и модернизации (например, подключение управляемого антен­ного коммутатора, позволяющего анализировать информацию с семи антенн одновременно; подключение программируемого ге­нератора RS 1000/N и т.д.).

Поисковые комплексы серии «Крона» (рис. 2.15) предназна­чены для автоматического обнаружения радиоизлучающих подслу­шивающих устройств, сигналы которых находятся в диапазоне от 0,1 до 2036 МГц.

Конструктивно комплексы серии «Крона» выполнены в виде кей­са, в котором собраны все функциональные блоки. Управляющая ПЭВМ переносится отдельно и подключается к комплексу непо­средственно перед началом работы, что не всегда удобно.

В состав базового комплекса входят:

блок состоящий из модифицированного сканирующего приемни­ка AR-3000A (модели «Крона 1, 2, 3, 4, 5») или AR-5000 (модель «Крона-6»);

расширитель частотного диапазона ПСЧ-6000 (модель «Крона 6000»);

блок аналогово-цифровой обработки;

94

Средства обнаружения каналов утечки информации

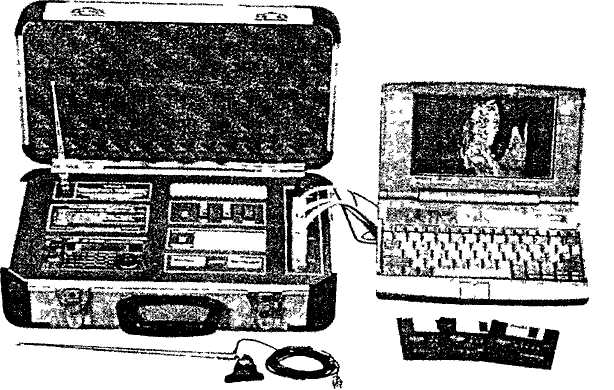

Рис 2 15 Внешний вид комплекса «Крона-4»

блок «бесшумного» коррелятора, позволяющего проводить скрытую фиксацию подслушивающих устройств (при наличии аку­стического фона в помещении);

управляющая ПЭВМ с комплектом СПО («Sedif» или «Filin-98»);

конвертер для анализа проводных сетей.

Комплекс имеет возможность обнаруживать радиомикрофоны с различными видами модуляции (NFM, WFM, AM), а также устройств съема информации с передачей ее по проводным линиям (при на­личии дополнительного оборудования). Определение местополо­жения радиомикрофонов в контролируемом помещении произво­дится с использованием акустических систем, подключаемых к зву­ковой карте управляющей ПЭВМ. Дополнительно комплексы могут комплектоваться: пакетом СМО для управления антенными комму­таторами и дополнительными широкодиапазонными антеннами.

К недостаткам комплексов можно отнести излишнюю «громозд­кость», что существенно снижает мобильность комплекса. В режи­ме «бесшумной» корреляции для работы комплекса уровень аку­стического фона (музыка, непрерывный разговор, шум) в контроли­руемом помещении должен иметь достаточно высокое значение. Также, комплекс имеет несколько ограничений по размещению бло­ка с аппаратурой в контролируемом помещении В режиме определения местоположения обнаруженных радиомикрофонов большое влияние на точность оказывают размещение акустических систем и уровень шума в контролируемом помещении.

Комплексы серии RS-1200 являются новым поколением ком­плексов серии RS 1000 и обладают расширенными функциональ­ными возможностями. Кардинальными отличиями комплексов се­рии RS 1200 являются:

удобный графический интерфейс пользователя;

большой набор программных инструментов обнаружения и ана­лиза сигналов;

интегрированная среда отображения результатов работы;

возможность'статистической обработки получаемой информации;

трехмерный (3D) анализатор спектра принимаемых сигналов;

возможность анализа демодулированных сигналов.

В базовый состав комплексов серии RS-1200 входят:

сканирующий приемник AR-3000A, AR-5000, AR-8000, AR-8200 или 1С PCR-1000 (в зависимости от модификации);

выносная акустическая система;

выносная широкополосная антенна;

конвертер для проверки проводных коммуникаций RS 1000/Line;

управляющая ПЭВМ блокнотного типа;

кейс.

Комплекс RS 1200 обладает расширенным, по сравнению с ком­плексом RS 1000, набором алгоритмов и программных инструмен­тов, предназначенных для обнаружения и анализа сигналов, а так­же документирования полученной информации. Базовые функции специального программного обеспечения, входящего в состав ком­плекса, описаны ранее.

Важной особенностью комплекса является возможность подклю­чения большой номенклатуры дополнительного оборудования, рас­ширяющего его функциональные возможности. При необходимости на базе комплекса RS 1200 могут быть сформированы многоканаль­ные конфигурации, что позволит проводить одновременную обработ­ку информации, поступающей из различных помещений.

В целом комплекс RS 1200 является современным поисковым комплексом, обладающим расширенными возможностями по поис­ку, обнаружению и анализу радиосигналов, а также определению местоположения подслушивающих устройств.

Серия наиболее известных отечественных комплексов АРК обладает полным набором типовых функций профессиональных поисковых комплексов.

Наиболее современный представитель данной серии - комплекс «АРК-Д1П-12» (рис. 2.15) - имеет высокое быстродействие по сравнению с приведенными аналогами, что позволяет проводить анализ радиообстановки помещения за минимальное время.

В состав базового комплекса входят:

модернизированный сканер AR-3000A;

управляющая ПЭВМ блокнотного типа;

устройство спектральной обработки на основе процессора БПФ;

аккумуляторная батарея;

блок питания с зарядным устройством и узлом контроля разряда;

комплект кабелей;

пакет СМО;

инструкция по эксплуатации;

устройство для проверки проводных сетей;

кейс.

Программное обеспечение комплекса поставляется в двух вари­антах: СМО-Д1, работающее под управлением DOS, и СМО-Д5, ра­ботающее под управлением ОС Windows. СМО-Д5 поддерживает многозадачный режим работы и позволяет проводить следующее:

получать спектр радиосигналов с высокой скоростью одновре­менно от четырех антенн;

создавать и выполнять различные задания;

проводить накопление спектра и сохранения на диске;

осуществлять работу с ранее накопленной панорамой спектра;

проводить адаптацию к окружающей электромагнитной обста­новке;

обнаруживать новые частоты радиоизлучения и проводить их анализ;

обнаруживать местоположение радиопередатчиков в пределах помещения;

оперативно получать спектр в полосе 2 МГц;

анализировать спектр ВЧ сигналов в проводных коммуникациях (возможно находящихся под напряжением до 400 В) в диапазоне 0...5000 МГц;

обнаруживать ВЧ и НЧ сигналы в проводных линиях.

Комплекс АРК-Д1 может быть дополнительно укомплектован ком­плектом широкополосных антенн, пакетами СМО (рис. 2.16), сущест­венно расширяющими функциональные возможности комплекса. Комплекс АРК-Д1 является серьезным средством для анализа ра­диообстановки и имеет наивысшие характеристики по скорости па­норамного анализа по сравнению с существующими аналогами.
