3. Экспериментальная часть
3.1. Собрать схему (рис. 5). Установить заданные значения элементов схемы.
3.1.1. Проверка метода наложения.
– установить Е1 = 10 В, Е2 = 0, J4 = 0, Е5 = 0 и измерить токи в ветвях и напряжения на элементах, создаваемые источником Е1. Результаты измерений записать в табл. 5;
– установить Е1 = 0, Е2 = 5 В, J4 = 0, Е5 = 0 и измерить токи в ветвях и напряжения на элементах, создаваемые источником Е2. Результаты измерений записать в табл. 5;
– установить Е1 = 0, Е2 = 0, J4 = (10 + Nгр) мА, Е5 = 0 и проделать те же измерения и записи;
– установить Е1 = 0, Е2 = 0, J4 = 0, Е5 = 15 В и проделать те же измерения и записи;
– установить заданные параметры для всех источников и измерить результирующие токи в ветвях схемы и напряжения на элементах и записать результаты измерений в табл. 5.
4. Требования к отчету
В отчете должны быть представлены схемы исследуемых цепей, полностью выполненный предварительный расчет методом наложения (в т.ч. и для частичных схем) и методом узловых напряжений, таблицы 5 и 6 рассчитанных и измеренных величин, выводы по работе.
5. Контрольные вопросы
Расчет электрических цепей методом наложения.
Расчет электрических цепей методом узловых напряжений.
5.3 Мощности источников, нагрузок. Баланс мощностей.
ЛАБОРАТОРНАЯ РАБОТА 3
«ЭЛЕКТРИЧЕСКИЕ ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА»
1. Цель работы: исследование разветвленной цепи синусоидального тока. Приобретение навыков расчета цепи символическим методом (методом комплексных чисел).
2. Подготовка к выполнению лабораторной работы

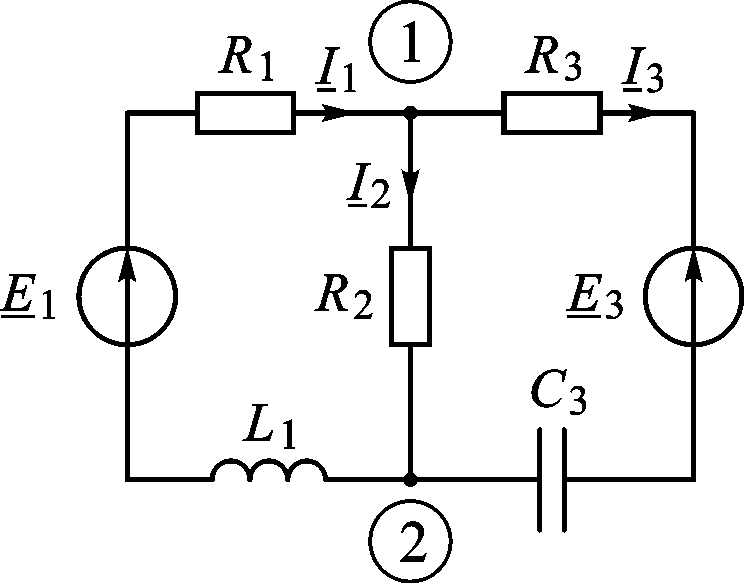

2.1. Для схемы (рис. 7) в соответствии с данными своего варианта рассчитать комплексные действующие значения токов в ветвях схемы и напряжения на элементах схемы. Модули и фазы рассчитанных величин записать в таблицу 8.
Рис. 7
Данные элементов схемы:
В,
В, f
= 10 кГц, R1
= 0,1 кОм, R3 =
0,3 кОм,
L1 = 1,5915
мГн, С3 =
53,05 нФ, R2 =
(0,1 + 0,1Nст)
кОм, где Nгр
– последняя цифра номера группы;
Nст
– номер
лабораторного макета (стенда).
2.2. По результатам расчета выполнить проверку по ЗТК для узла 1 и по ЗНК для контура Е1 R1 R3 Е3 С3 L1.
2.3. По результатам расчета построить векторные диаграммы токов для узла и напряжений для контура.
2.4.
Рассчитать комплексные мощности
источников
и
и мощности нагрузок, проверить выполнение
баланса комплексных мощностей.
Таблица 8
|
I1 |
1 |
I2 |
2 |
I3 |
3 |
|
|
мА |
град |
мА |
град |
мА |
град |
В |
град |
|
Рассчит. |
|
|
|
|
|
|
|
|
Измер. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
град |
В |
град |
В |
град |
В |
град |
|
Рассчит. |
|
|
|
|
|
|
|
|
Измер. |
|
|
|
|
|
|
|
|
