2. Экспериментальная часть
2.1. Исследование источника напряжения
– вынести
из библиотеки компонентов на рабочее
поле элементы источника напряжения
,
резистора R
(используемого в качестве внутреннего
сопротивления источника), резистора R
(используемого в качестве сопротивления
нагрузки);
– вынести
из библиотеки компонентов на рабочее
поле элементы измерительных приборов:
амперметра
,
вольтметра
;
– соединить элементы схемы согласно рис. 1;

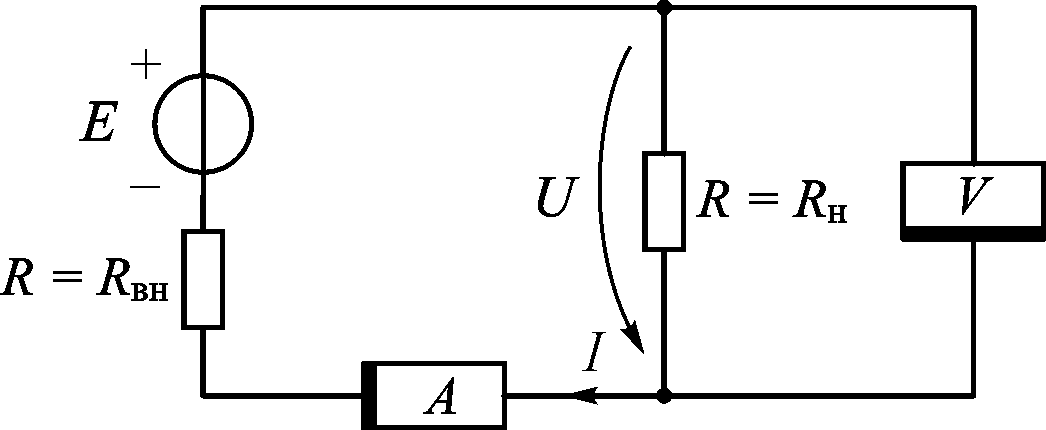

Рис. 1
– установить
значение
Ом; значение эдс
Е
= 10 В;
– установить режим измерения амперметра и вольтметра «DC» (direct current – «постоянный ток»), сопротивление амперметра 1 мОм, сопротивление вольтметра 100 МОм;
– изменяя
сопротивление нагрузки
согласно данных таблицы 1, измерить и
записать значения тока в цепи I
и напряжения на источнике U
в соответствующие графы таблицы 1;
– установить
значение
Ом (источник напряжения близкий к
идеальному) и повторить измерения тока
I
и напряжения U
для разных значений
.
Данные записать в таблицу 1.
Таблица 1
, Ом |
10 |
20 |
50 |
100 |
200 |
1000 |
|
Ом |
I, мА |
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
|
|
I, мА |
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
2.2. Исследование источника тока
– вынести
из библиотеки компонентов на рабочее
поле элементы источника тока
,
резистора R
(используемого в качестве внутреннего
сопротивления источника), резистора R
(используемого в качестве сопротивления
нагрузки);
– вынести из библиотеки компонентов на рабочее поле элементы измерительных приборов: амперметра , вольтметра ;
– соединить элементы схемы согласно рис. 2;

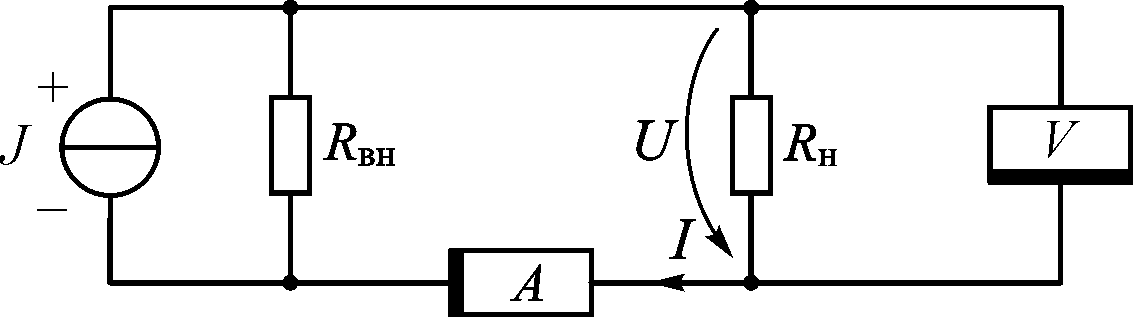

Рис. 2
– установить
значение
Ом; значение источника тока J
= 100 мА;
– установить режим измерения амперметра и вольтметра «DC» («постоянный ток»), сопротивление амперметра 1 мОм, сопротивление вольтметра 100 МОм;
– изменяя сопротивление нагрузки согласно данных таблицы 2, измерить и записать значения тока в цепи I и напряжения на источнике U в соответствующие графы таблицы 2;
– установить
значение
МОм (соответствует идеальному источнику
тока) и повторить измерения тока I
и напряжения U
для разных значений
.
Данные записать в таблицу 2.
Таблица 2
, Ом |
10 |
20 |
50 |
100 |
200 |
1000 |
|
Ом |
I, мА |
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
|
МОм |
I, мА |
|
|
|
|
|
|
U, В |
|
|
|
|
|
|
