Введение.

Назаровская ГРЭС проектной мощностью 1400 МВт (предполагаемой 2000 МВт) предназначена для покрытия энергетических нагрузок Красноярской энергосистемы, входящей в объединенную энергетическую систему Центральной Сибири.

Строительство Назаровской ГРЭС являлось своеобразной лабораторией, где испытывались, и внедрялись новые прогрессивные конструкции и методы монтажа головных агрегатов, а также воспитывались кадры эксплуатационников, строителей и монтажников тепловых электростанций. Электростанция сооружалась в три очереди: на первой очереди установлены четыре блока мощностью 150 тыс. КВт; на второй – два блока по 150 тыс. КВт и один блок 500 тыс. КВт. Строительство электростанции было начато в апреле 1955 года, основных объектов – в декабре 1958 года, главный корпус в апреле 1959 года. В Марте 1960 года начат монтаж технологического оборудования. Первый блок введен в ноябре 1961 года, четвертый блок в декабре 1963 года, шестой в декабре 1965 года. Строительство блока мощность. В 500 тыс. КВт начато в марте 1964 года, монтаж оборудования в августе 1965 года.

Электростанция расположена в юго-западной части Сибири, на левобережной пойменной реки Чулым, вблизи города Назарово. Климат района континентальный , с суровой продолжительной зимой и коротким жарким летом. Среднегодовая температура 0 – минус 8 градусов по Цельсию. Схема компоновки электростанции блочная: два котла – турбина – генератор – трансформатор.

Расположение турбогенераторов в машинном зале поперечное.

Открытые распределительные устройства напряжением 110, 220, 500 кВ расположены параллельно главному корпусу на расстоянии 45 метров от фасада машинного зала. Связь посредством комплектных экранированных токопроводов.

Система технического водоснабжения состоит из открытых подводящих каналов от реки Чулым с двух береговых насосных, напорных трубопроводов и сбросного канала. Сброс теплой воды от конденсаторов турбин производится в реку Чулым выше водоподъемной плотины.

Электростанция расположена сравнительно близко от реки, высота подачи воды на площадку 4,5 метров.

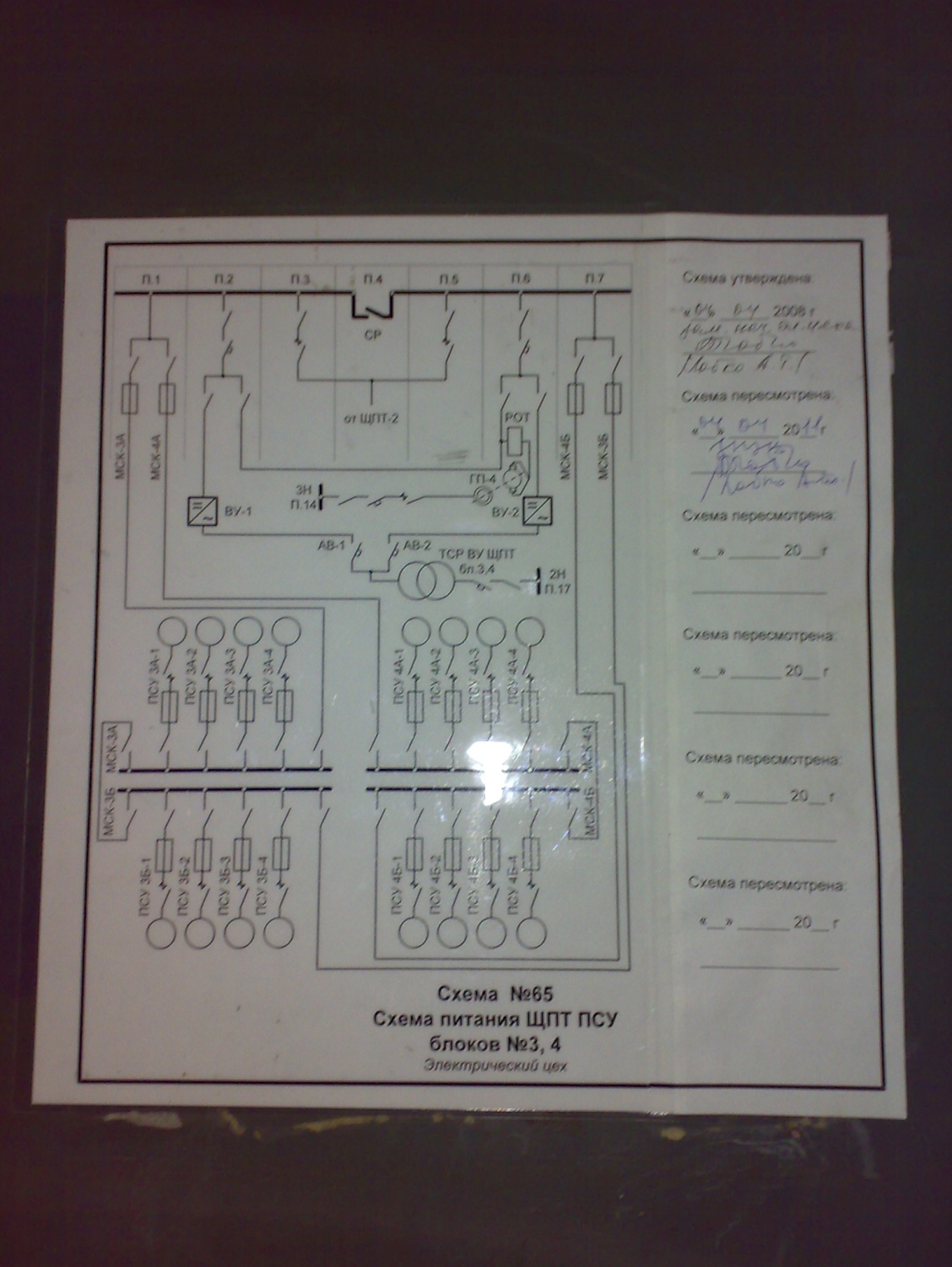

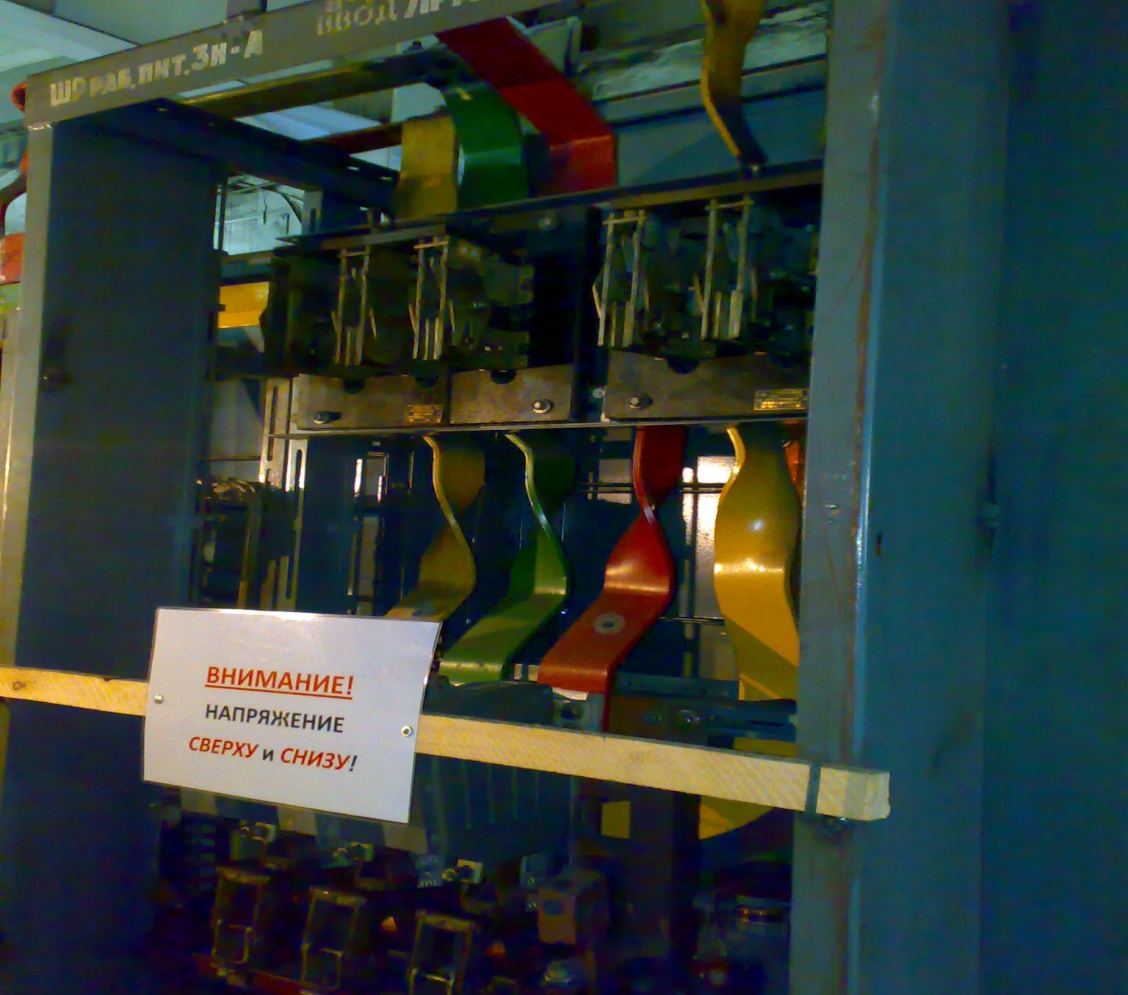

Выдача мощности с электростанции предусмотрена на напряжение 110, 220 и 500 кВ. Первая очередь Электростанции соединена с энергосистемой ЛЕП 110 и 220 кВ, вторая ЛЕП с 220 и 500 кВ. Открытые распредустройства выполнены с двойной системой шин и одной обходной шиной. Собственные нужды электростанции обеспечиваются на напряжение 6 и 0,38 кВ через трансформаторы собственного расхода мощностью 31,5 и 20 тыс. кА, включенные в отпайки генератора.

Химводоочистка расположена в отдельном здании. Речная вода проходит обработку в осветителях, а также механических, Н – контионитовых и аниотитовых фильтрах. Имеются две установки производительностью 60т/ч для химической очистки для горячего водоснабжения подпитки теплосети.

Объединенный вспомогательный корпус, в котором располагаются административные помещения, лаборатории и мастерские сооружается одновременно с седьмым энергоблоком.

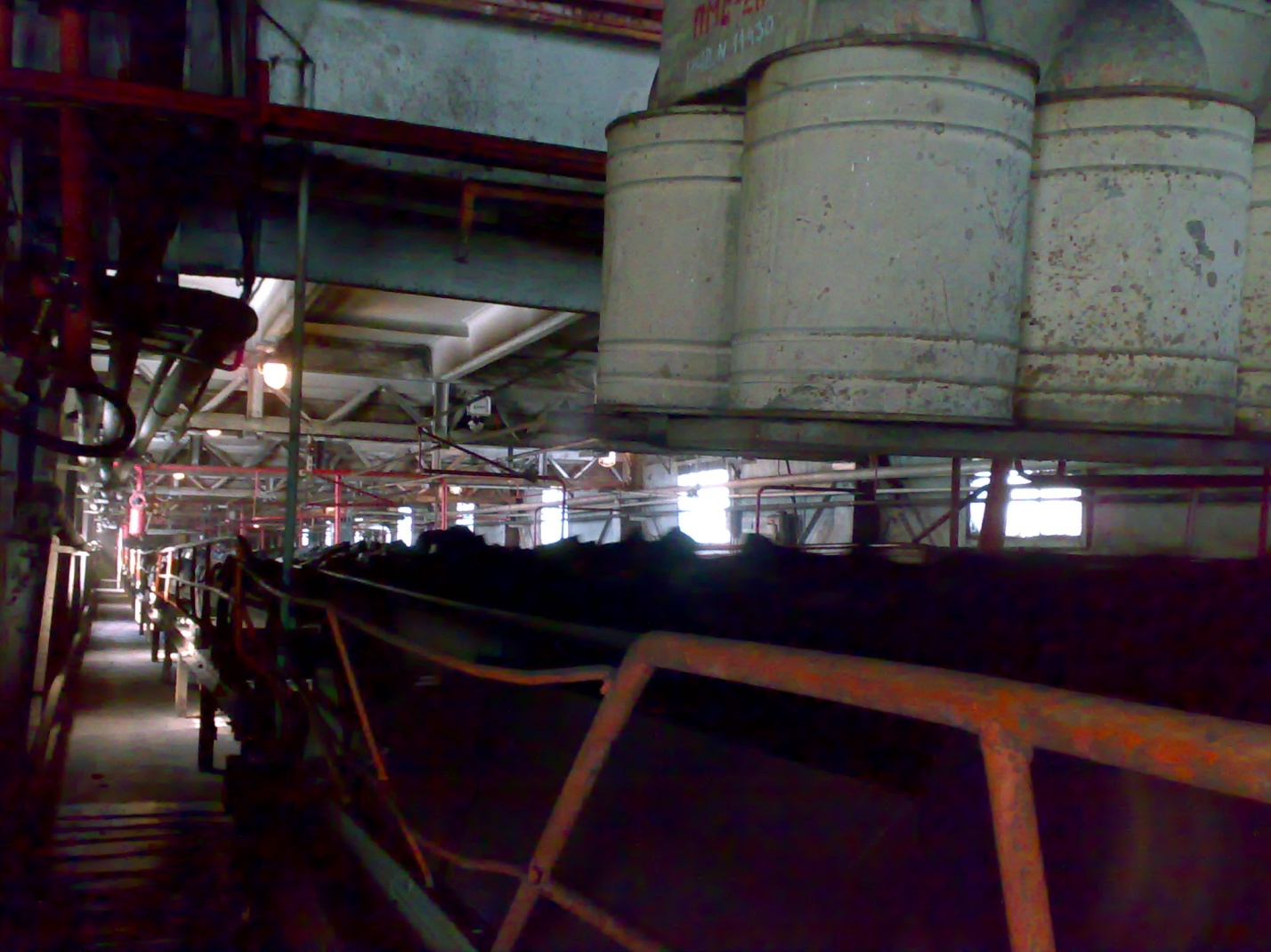

Топливное хозяйство – уголь для НГРЭС поставляет Назаровский угольный разрез, расположенный в 11 км от электростанции. На электростанции предусмотрен резервный угольный склад емкостью 500 тыс. тонн. Для выгрузки поступающего на электростанцию угля сооружены два роторных вогоноопрокидывателя, производительностью по 1200 т/ч. В бункера котельной уголь подается системой ленточных конвейеров, расположенных в подземных лагерях и подземных эстакадах.

Пыле завод выстроен специально для блока 500 тыс. кВт, построены пять сушильно-размольных систем, производительностью по 70 т/ч, каждая из которых расположены в отдельной ячейке пыле завода. Для каждой системы предусмотрены один бункер пыли емкостью 90 тонн. Запас сырого угля и пыли в бункере пыле завода обеспечивает работу блока 500 тыс. кВт в течение 6,5 часов.

Масломазутное хозяйство электростанции состоит из склада мазута с двумя подъемными баками по 500 тонн, мазутосливана и пять железнодорожных цистерн и насосной. При строительстве третьей очереди электростанции дополнительно сооружается новый склад с двумя металлическими надземными баками емкость. 2 по 2000( метров кубических) и 1 по 5000(метров кубических), мазутносливом с фронтоном нагрузки на восемь железнодорожных цистерн и насосной.

Система золоулавливания одноступенчатая. Для котлов первой очереди установлены золоуловители БЦУ – конструкция треста «Энергоуголь» - представляет собой батарею циклонных элементов. Для каждого котла блоков 5 и 6 установлены два электрофильтра ЭГА – 1 – 30 – 7,5 – 4 – 3 .

Для блока 500 тыс. кВт установлены трехпольные электрофильтры ЭГА – 245*7 с улиточным вводом газа в каждый элемент.

Система золошлакоудоления гидравлическая. Зола и шлаки удаляются багерными насосами 12 Гр-8Т-2(Грт-1250/71), размещенными в двух багерных насосных расположенных в котельной. Для третьей очереди предусмотрено удаление золы и шлака тремя двухступенчатыми багерными насосами производительностью по 750 м/ч при напоре 90 м. вод. Ст., расположенных между корпусами котлоагрегата блока 500 тыс. кВт.

Вблизи технологического оборудования электростанции установлены местные щиты, на которое вынесено управление агрегатами и приборами для периодического контроля основных параметров.

Для двух блоков мощностью 150 тыс. кВт предусмотрен один общий блочный щит управления. С блочных щитов осуществляется управление котлоагрегатами, турбоагрегатами, электродвигателями собственных нужд.

Для блока 500 тыс.кВт предусмотрена автоматизация работы при эксплуатационном и аварийных режимах, а также частичная автоматизация пусковых операций.

Автоматизировано регулирование давления пара, подачи топлива, топочного режима, разрежения в топке, подача питательной воды, а также температуры перегрева пара в основном и промежуточном пароперегревателях котлоагрегата. Система автоматического регулирования турбоагрегата включает: автоматического регулирования мощности и фурсировку турбины, автоматическую защиту турбины от перегрузок, автоматизацию пусковых операций, автоматизацию, регулирования пара в турбине, автоматического регулирования уровня в конденсаторе, подогревателях и баках, а также автоматизацию подачи конденсатора на обессоливание и водопровода в систему охлаждения генератора. Для управления блоком предусмотрено автоматическое регулирования работы вспомогательного оборудования.

Проект Назаровской ГРЭС разработан Ленинградским отделением института «Теплоэлектропроект». Строительство электростанции осуществляло строительное управлении при Назаровской ГРЭС, треста Сибэнерго министерство энергетики и Электрификации РФ с привлечением субподрядных организации.
