Тележка вагона и её элементы

Каждый вагон имеет две двухосные моторные тележки. Тележка является ходовой частью и предназначена для передачи вертикальных нагрузок от кузова с пассажирами на путь, и передачи горизонтальных нагрузок на кузов вагона, а так же, для формирования и реализации сил тяги и торможения. Тележки расположены по концам вагона на одинаковом расстоянии от его центра и не связаны одна с другой. На каждом вагоне установлены две двухосные поворотные моторные тележки с двойным подрессориванием, то есть с двойным рессорным подвешиванием - центральным и надбуксовым.

Вес тележки в сборе - 7500 кг.

Каждая тележка - поворотная, шарнирно соединяется с кузовом вагона с помощью пятниковой опоры, вокруг которой она может поворачиваться в горизонтальной плоскости.

Рама тележки

Р

Рис. 4.9. Рама тележки

ама воспринимает вес кузова с пассажирами и равномерно распределяет его между колесными парами. Рама воспринимает также тяговые и тормозные усилия от колесных пар и передает их кузову. Кроме того, на раму действуют дополнительные нагрузки, обусловленные неровностями рельсового пути, извилистым движением колесных пар, центробежной силой, возникающей в кривых участках пути, и др. Также, рама является связующим звеном между центральным и надбуксовым подвешиванием. Рама состоит из двух продольных и двух поперечных балок сваренных между собой. Места сварных соединений усилены специальными косынками.

Рессорное подвешивание

Рессорное подвешивание - это упругое устройство, которое служит для смягчения и частичного гашения колебаний, вызываемых неровностями пути, для обеспечения плавного хода вагона и возвращения кузова в нормальное положение после прохода кривого участка пути. В качестве рессор применяют цилиндрические пружины, изготовленные путем завивки стального прута.

На вагонах метрополитена используется двойное рессорное подвешивание: буксовое и центральное.

Надбуксовое подвешивание

Н адбуксовое подвешивание служит для подрессоривания рамы тележки относительно колесных пар и пути, передачи тяговых и тормозных усилий и фиксации колесной пары относительно рамы тележки.. В качестве рессор в надбуксовом подвешивании применены витые пружины. По конструкции узла соединения буксы колесной пары с продольной балкой рамы тележки надбуксовое подвешивание делится на два вида: поводковое и шпинтонное.

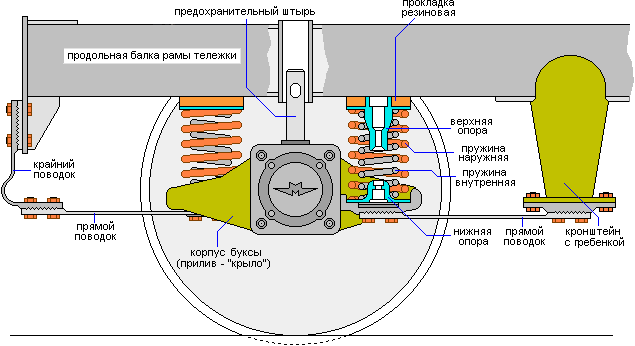

Рис. Поводковое буксовое подвешивание

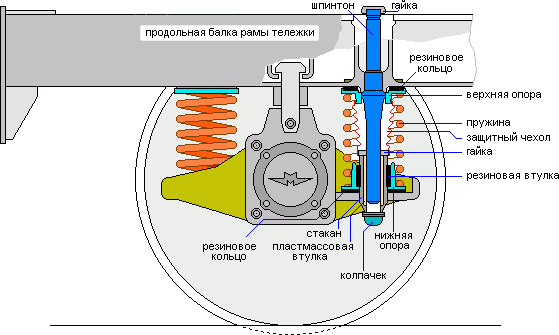

Рис. Шпинтонное подвешивание

Центральное подвешивание

Предназначено для подрессоривания кузова вагона относительно рамы тележки, передачи вертикальной нагрузки и передачи тягово-тормозных усилий. Кузов опирается на две тележки через пятниковые устройства, расположенные на центральных балках.

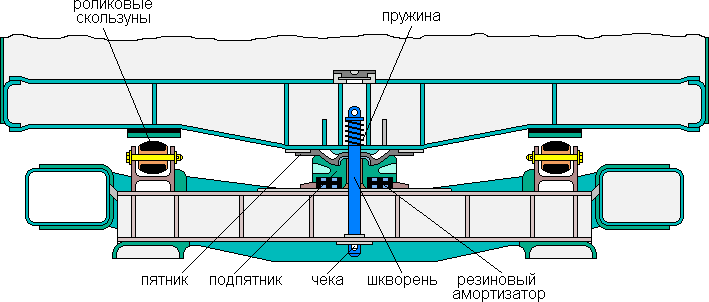

Рис. Опора кузова на тележку

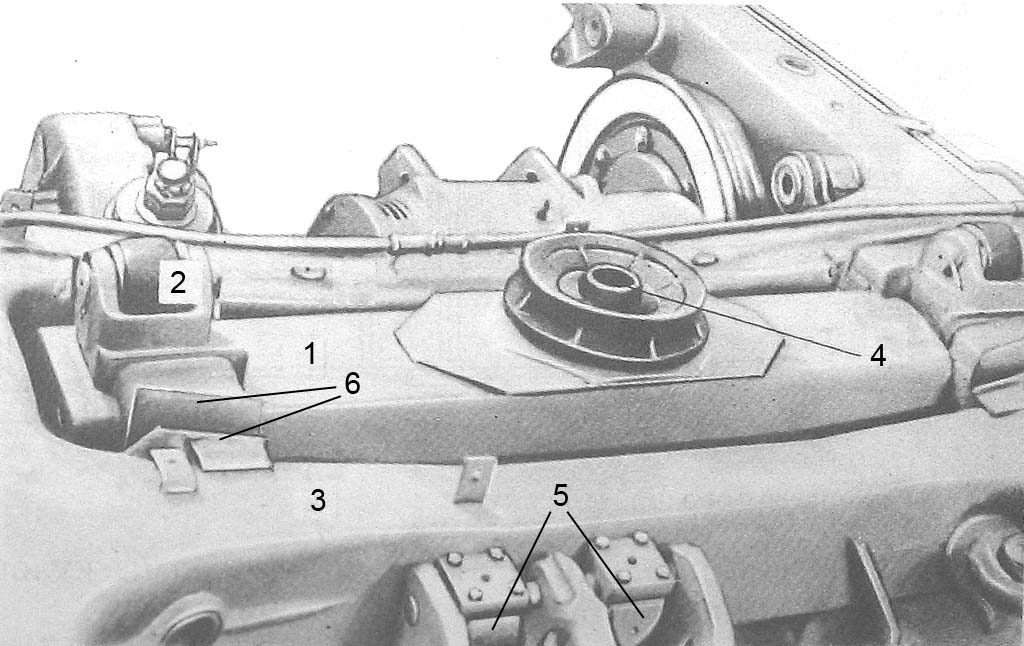

Рис. Центральное подвешивание
