1.5 Поршневые манометры

Точными (образцовыми) приборами для измерения высоких давлений являются поршневые манометры, устройство которых показано на рис. 1.4.

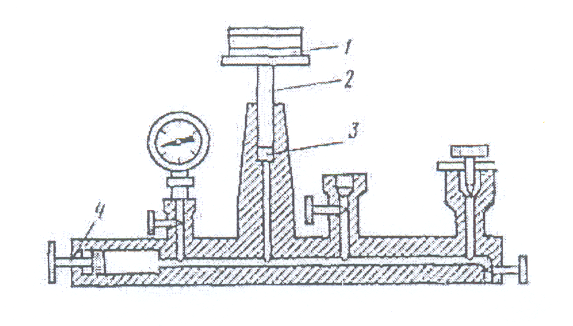

Рисунок 1.4 - Поршневой манометр

Манометр состоит из поршня 2 с тарелкой грузов 1 и точно подогнанного к поршню цилиндра 3. Масло в манометр подается винтовым прессом 4. С помощью такого манометра измеряют давления до 60 кгс/см с точностью до 0,01%.

Грузы рассчитаны на нормальное ускорение свободного падения g₀ = 9,8066

м/с².

При отклонении температуры от 20°С вводят поправку

где, - температурные коэффициенты линейного расширения материала цилиндра и поршня, 1/°С. Значения температурных коэффициентов указываются на приборе.

Для измерения боле высоких давлений используются поршневые манометры другой конструкции. Например, для измерения давлений до 600 и 2500 кгс/см² выпускаются манометры МП-600 и МП-2500 соответственно с точностью измерения до 0,05%.

1.6. Манометры с упругими чувствительными элементами

В практике измерения давления в диапазоне от 50 Па до 1000 МПа широкое распространение получили приборы, принцип действия которых основан на использовании упругой деформации чувствительных элементов, воспринимающих давление среды.

Манометры с упругими чувствительными элементами, снабженные передающими преобразователями с унифицированным сигналом постоянного тока, предназначены для работы в информационно-измерительных системах.

1.7 Манометры с одновитковой трубчатой пружиной

Манометры с трубчатой пружиной получили наибольшее распространение при измерении давления в диапазоне от 0,1 до 1000 МПа. Манометры в зависимости от их назначения подразделяются на образцовые типа МО классов точности 0,16, 0,25 и 0,4, повышенной точности типа МТИ классов точности 0,6 и 1 и технические -классов точности 1, 1,6 и 2,5.

Манометры образцовые типа МО выпускаются с верхним пределом измерения от 10,1 до 60 МПа.

На рис. 1.5. показано устройство манометра с трубчатой пружиной Бурдона. Один конец трубчатой пружины 1 закреплен в держателе 6, который снабжен штуцером 7 для соединения с объектом измерения давления. Запаянный конец пружины соединен поводком 5 с передаточным механизмом, состоящим из сектора 4 и зубчатого колеса 2, на оси которого закреплена стрелка манометра 3. Под влиянием избыточного давления трубчатая пружина деформируется и через секторный передающий механизм поворачивает стрелку манометра. У манометров такого типа угол поворота стрелки практически пропорционален измеряемому давлению, поэтому шкала таких манометров равномерная.

Рисунок 1.5 - Манометр

Установка для поверки пружинного манометра (рис. 1.6) состоит из трубки 6, к которой через вентильные краны 5, 1 и 8 присоединены соответственно бачок с маслом 4, грузопоршневой образцовый манометр 3 и поверяемый манометр 7. Трубка 6 заполняется маслом, поступающим из бачка 4 через кран 5. Для изменения давления масла в трубке 6 присоединено прессовое устройство, представляющее собой, цилиндр 9 с перемещающимся в нем поршнем 10. Перемещение поршня осуществляется вращением его винтового штока 11 маховиком 12. Все устройства размещены на подставке, ножки которой выполнены в виде микрометрических винтов. Установка снабжена уровнем.

Рисунок 1.6 - Тарировочный пресс
