Лабораторная работа 7

ИСПЫТАНИЯ ЭЛЕКТРОИЗОЛЯЦИОННЫХ ЗАЩИТНЫХ СРЕДСТВ

Цель работы — ознакомление с испытательными установ­ками и усвоение методики и норм проведения испытаний изо­лирующих защитных средств.

Общие сведения. Для защиты персонала, обслуживающе­го электроустановки от поражения электрическим током, при­меняются защитные средства (ЗС). Изолирующие ЗС обес­печивают электрическую изоляцию человека от токоведущих и заземленных частей, а также от земли. Они подразделя­ются на о с н о в н ы е и дополнительные.

Основные изолирующие защитные средства, обладая вы­сокой электрической прочностью, способны длительно выдер­живать рабочее напряжение установки и позволяют обслу­живающему персоналу посредством их работать на токове­дущих частях, находящихся под напряжением. К основным защитным средствам при напряжении свыше 1000 В относятся изолирующие; штанги, указатели высокого напряжения, изолирующие вышки* площадки, токоизмерители.

Дополнительными средствами служат: диэлектрические перчатки, боты, коврики и изолирующие подставки. Допол­нительные изолирующие защитные средства не могут самостоятельно обеспечить защиту от поражения током при рабо­чем напряжении электроустановки и служат для усиления защитного действия основных ЗС.

Все защитные средства с целью проверки их электроизоля­ционных свойств подлежат испытанию после изготовления, ремонта и периодически в процессе эксплуатации. Испытания производятся переменным током промышленной частоты при комнатной температуре. Считается, что ЗС выдержало испы­тание, если за время испытания на его поверхности не воз­никали разряды и не было колебаний в показаниях милли­амперметра и вольтметра, не обнаружилось местных нагре­вов на поверхности испытуемого ЗС. После успешного испы­тания ЗС снабжаются штампом, удостоверяющим пригод­ность их к использованию (исключая инструмент с изолиро­ванными ручками и изолирующие подставки).

Нормы и сроки электрических испытаний защитных средств, находящихся в эксплуатации:

Наименование защитных средств	Напряжение электроустановки, кВ	Испытательное напряжение, кВ	Продолжительность испытания, мин	Ток утечки, не более мА	Срок пер. испытаний м-ц.
Изолирующие штанги (кроме измерительных) То же Указатели напряжения: - изолирующая часть Боты резиновые диэлектрические Галоши резиновые диэлектрические Коврик резиновый диэлектрический Перчатки резиновые диэлектрические Тоже Электроизмерительные клещи	Ниже 110 110-220 2…35 Любое До 1 До 1 До 1 Выше 1 2…10	3Uл, но не менее 40 3Uф 3Uл 15 3,5 3 2,5 6 40	5 5 5 1 1 1 1 5	- - - 7,5 2,0 3,0 2,5 6,0 -	24 24 12 36 12 24 6 6 12

Программа работы

1. Испытание изолирующей штанги.

2. Испытание одной пары диэлектрических перчаток для установок с напряжением свыше 1000 В.

3. Испытание электроизолированного инструмента.

4. Испытание резинового диэлектрического коврика.

5. Составить протокол испытаний ЗС.

Указания к выполнению работы

По п. 1. Испытание штанг является испытанием ее изо­лирующей части повышенным напряжением. С этой целью один провод испытательного трансформатора присоединяется к рабочей части, а другой—к изолирующей части на границе ручки-захвата с наложенным временно электродом из фоль­ги (рис. 1).

Рис. 1. Принципиальная схема для испытания штанг повышенным на­пряжением

По пп. 2 и 3. Испытание резиновых диэлектрических бот, перчаток и монтерского инструмента с изолированными руч­ками является испытанием на пробой. Оно проводится на ус­тановках (рис. 2).

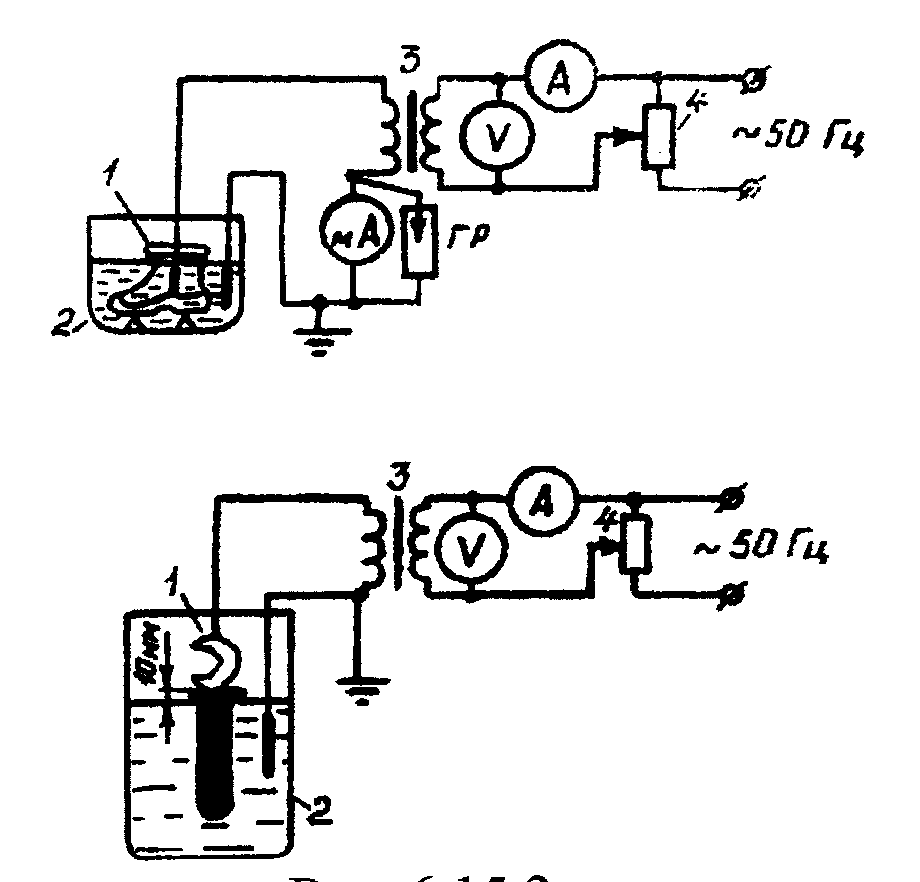

Рис. 2. Схемы для испытания защитных средств и инструмента с изолированными частями Испытуемые средства заполняются водой и погружаются в ванну. При этом уровень воды как снаружи, так и внутри должен быть на 5 см ниже края перчатки или бот. Выступающие над водой края испытуемых средств должны быть су­хими. Электроды опускаются в воду: один внутрь, другой — вне изолирующего средства.

По п. 4. Испытание резинового диэлектрического коврика заключается в том, что коврик протягивается со скоростью 2. ...3 см/с между двумя цилиндрическими электродами к которым приложено испытательное напряжение (рис. 3)

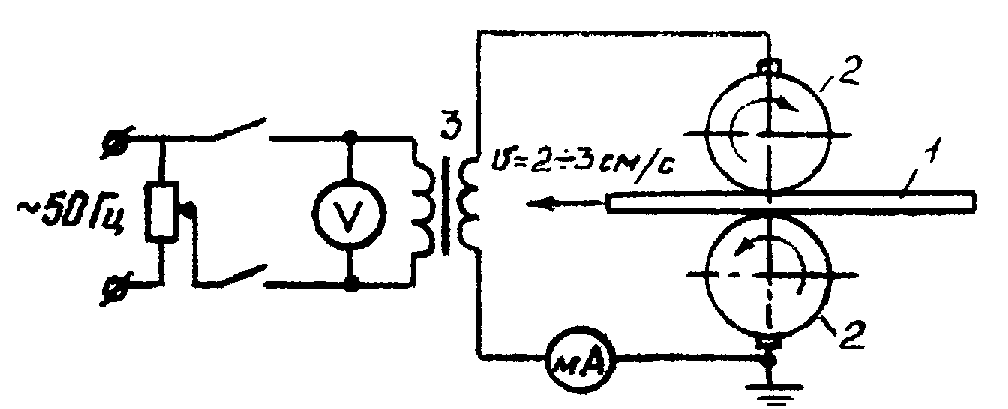

Рис. 3. Схема установки для испытания диэлектрического коврика

Результаты измерений свести в таблицу. По результатам испытаний составить протокол на все пп₀-веренные защитные средства по установленной форме.

Таблица

Наименование защитного средства	Uн, кВ	Uисп, кВ	Iут, мА	Продолжительность испытания	Заключение

Содержание отчета:

1. Программа работы.

2. Схемы электрических соединений испытательных уста­новок.

3. Таблица с результатами испытаний.

4. Протоколы испытаний ЗС.
