Составные объекты

Составной объект – это отношение, рассматриваемое как объектное множество.

Выше были рассмотрены отношения между двумя объектными множествами. Такие отношения называются бинарными. Но отношение может связывать три и более объектных множества. Такие отношения высокого порядка называются n-арными отношениями, где n обозначает число объектных множеств. Часто 3-арные и 4-арные отношения называют трехсторонними и четырехсторонними.

Рассмотрим пример. Торговая фирма продает свои товары в разные регионы страны. Необходимо отслеживать продажи разных видов товаров по регионам. Для этого необходимы объектные множества ТОВАР, РЕГИОН и отношение между ними ПРОДАН В (рис. 12).

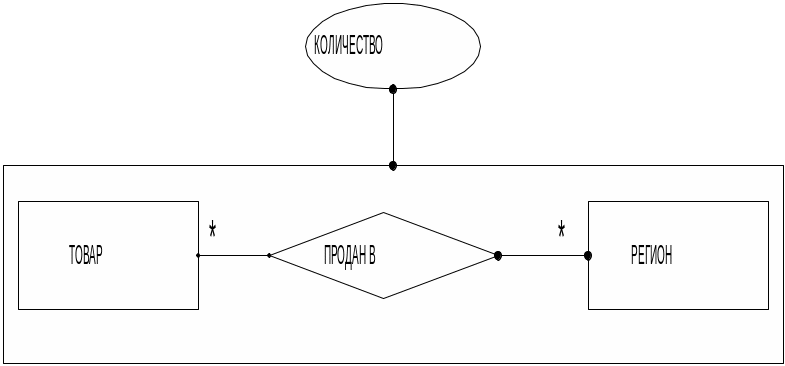

Рис. 12. Модель отслеживания количества продаж по регионам.

Здесь атрибут КОЛИЧЕСТВО зависит и от товара, и от региона. То есть нельзя определить значение количества только по товару или только по региону. Поэтому КОЛИЧЕСТВО – атрибут отношения между товаром и регионом. Теперь предположим, что нужна более тонкая классификация продаж, чем дает полученная модель. Например, необходимо знать количество каждого товара, проданного в каждом регионе в конкретный день. Для этого свяжем отношение ПРОДАН В с объектным множеством ДАТА и атрибут КОЛИЧЕСТВО припишем этому новому отношению (рис. 13). Полученное отношение является 3-арным (трехсторонним).

Любое отношение высокого порядка можно разбить на последовательность вложенных бинарных отношений, которые, как правило, имеют мощность много-ко-многим. Однако часто при этом теряется физический смысл этих отношений. Поэтому удобнее пользоваться n-арными отношениями.

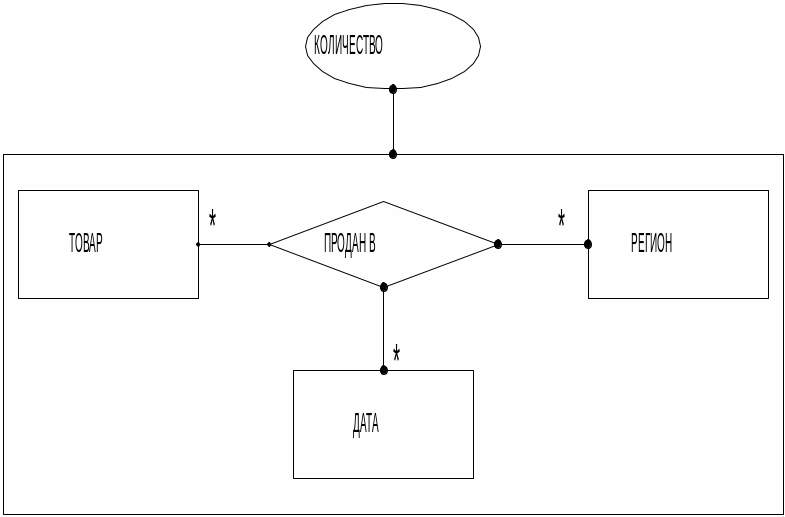

Рис. 13. Модель отслеживания продаж с использованием трехстороннего отношения.

Моделирование концептуальных и физических объектов

Концептуальное объектное множество – объектное множество, элементами которого являются абстрактные понятия.

Физическое объектное множество – объектное множество, элементами которого являются физические предметы.

Часто важно различать эти множества, поскольку в одной и той же модели данных может оказаться необходимым представлять оба типа объектов. Например, некоторая фирма имеет конструкторские бюро, заводы и склады. В них проектируются, производятся и хранятся различные детали. Деталь проектируется только в одном конструкторском бюро, но может производиться на нескольких заводах и храниться на нескольких складах. Модель данных приведена на рис. 14. В этой модели различаются концептуальные и физические детали. Концептуальная деталь представляет собой тип детали и имеет номер, который присваивается при ее проектировании. Физическая деталь – это конкретный образец концептуальной детали, произведенной на заводе и хранящейся на складе. Отношение между множествами КОНЦЕПТУАЛЬНАЯ ДЕТАЛЬ и ФИЗИЧЕСКАЯ ДЕТАЛЬ имеет мощность один-ко-многим. Физическая деталь имеет серийный номер, который однозначно идентифицирует ее. Физическая деталь производится только на одном заводе и хранится на одном складе.

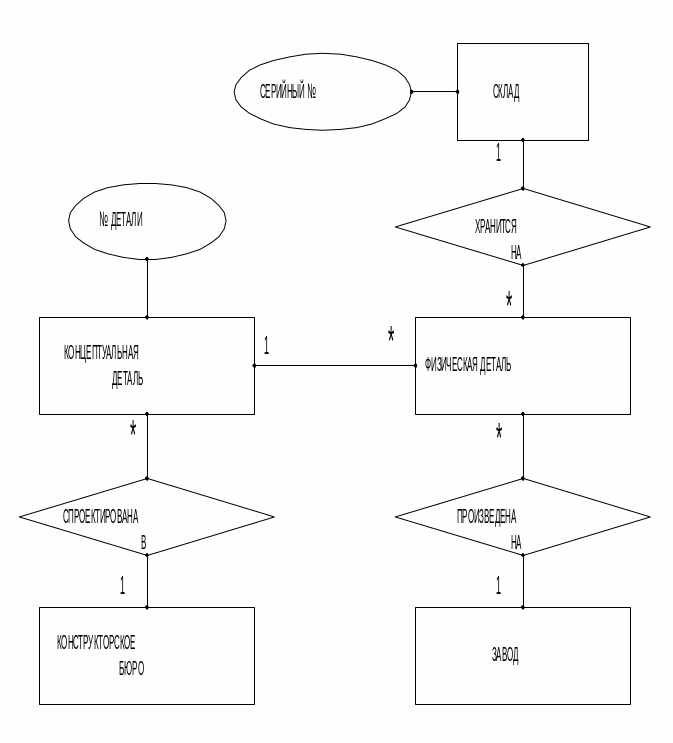

Рис. 14. Модель для задачи отслеживания произведенных деталей.
