Контрольные вопросы

1. Какова цель поверки средства измерений?

2. Что такое поверочная схема?

3. Какими нормативными документами регулируются вопросы организации и проведения поверки, построения и содержания документов по поверке?

4. Каким образом осуществляется передача размера единиц от образцового эталона к рабочим эталонам и рабочим средствам измерений?

5. Что такое эталон, рабочее средство измерений?

6. Как называется метод поверки, если в качестве образцового средства измерений выступает прибор для поверки вольтметров, а в качестве рабочего – цифровой вольтметр?

7. Что является результатом поверки?

8. Какие средства измерений не подлежат поверке?

Литература

1. РМГ 51-2002. Государственная система обеспечения единства измерений. Документы на методики поверки средств измерений. Основные положения.

2. 1. РМГ29-99. Рекомендации по межгосударственной стандартизации. Государственная система обеспечения единства измерений. Метрология. Основные термины и определения.

3. Батоврин В.К., Бессонов Л.С., Мошкин В.В., Папуловский В.Ф. LabVIEW: практикум по основам измерительных технологий: Учебное пособие для вузов. - М.: ДМК Пресс, 2005. - 208 с.

Лабораторная работа № 2.2.

Определение погрешности электронного

вольтметра методом сличения

Цель работы: получение навыков проведения метрологических работ в процессе определения (контроля) погрешности электронного вольтметра методом сличения.

Задание для домашней подготовки

Используя рекомендованную литературу и настоящее описание, изучите следующие вопросы:

- смысл понятий «единство измерений», «метрологическая аттестация», «поверка средств измерений», «метрологические характеристики средств измерений»;

- организация и порядок проведения поверки средств измерений;

- поверочные схемы;

- получение и представление результатов поверки.

Пояснения к работе

См. пояснения к лабораторной работе № 2.1.

Описание лабораторного стенда

В состав лабораторного стенда (рис. 1.1) входят LabVIEW компьютерные модели следующих устройств:

- электромагнитный вольтметр, используемый для прямых измерений среднеквадратического значения переменного напряжения синусоидальной формы методом непосредственной оценки. В данной работе электромагнитный вольтметр играет роль эталонного средства измерений, с помощью которого методом сличения определяется (контролируется) погрешность рабочего СИ;

- электронный аналоговый вольтметр, используемый для прямых измерений среднеквадратического значения переменного напряжения синусоидальной формы методом непосредственной оценки. В работе электронный вольтметр играет роль рабочего СИ, погрешность которого подлежит определению;

- генератор сигналов, используемый в качестве источника переменного электрического напряжения синусоидальной формы с плавной регулировкой амплитуды и частоты.

Характеристики электромагнитного вольтметра:

- пределы измерений: 0,3; 1; 3; 15 В;

- пределы допускаемой приведенной погрешности на всех пределах измерений ± 0,5 %;

- рабочий диапазон частот измеряемого напряжения от 20 Гц до 1 кГц.

Характеристики электронного аналогового вольтметра:

- пределы измерения переменного и постоянного напряжения: 0,1; 0,3; 1; 3; 10; 30; 100; 300 В;

- рабочий диапазон частот измеряемого напряжения от 10 Гц до 100 МГц;

- приведенная погрешность ± 2,5 % на всех пределах измерения постоянного напряжения и переменного напряжения в области рабочих частот.

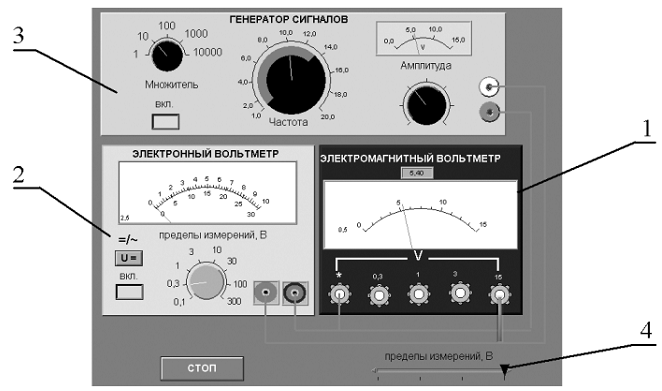

Рис. 1.1. Лабораторный стенд работы № 7:

1 – электромагнитный вольтметр, 2 – электронный аналоговый вольтметр,

3 – генератор сигналов, 4 – ползунковый переключатель
